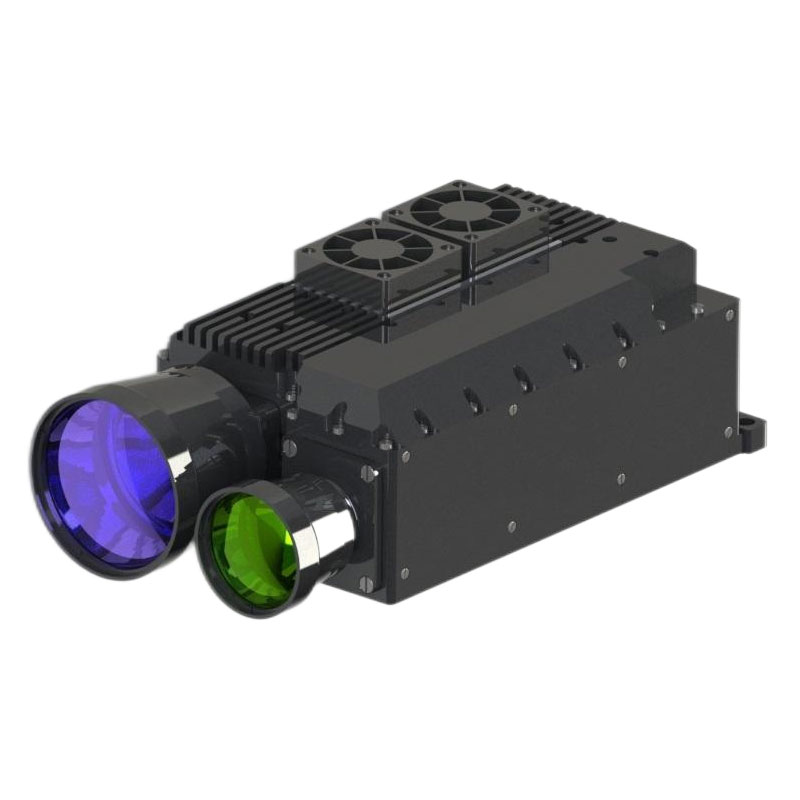

Diseñador de objetivos láser de 100MJ 1064 nm
El fotómetro láser medio STA-1064100M (en adelante, denominado fotómetro láser) es un producto fotoeléctrico de precisión que transmite el láser a un objetivo específico y calcula la información de distancia de acuerdo con el tiempo de vuelo del láser. 100MJ 1064 nm El designador de destino láser tiene las características de rendimiento sobresaliente y operación simple.
Modelo:STA-1064100M
Enviar Consulta
Descripción del Producto
Instrucciones de seguridad
Para usar este producto de manera segura, lea esta instrucción cuidadosamente antes de operar este producto.
● Este resumen láser es un producto mecánico óptico de precisión. No operar de acuerdo con las regulaciones puede dar lugar a una lesión láser peligrosa. No abra ni ajuste ninguna parte del fotómetro láser, ni intente reparar o ajustar el rendimiento del fotómetro láser.
● Preste atención a la protección electrostática: las partes electrónicas del fotómetro láser son equipos sensibles a la descarga electrostática. No toque ningún equipo electrónico sin medidas de protección.
● Encienda la alimentación del fotómetro láser para operar solo dentro del voltaje especificado y el rango de potencia.
● No toque la lente óptica con los dedos o objetos duros (para evitar la contaminación o los rasguños).
● No mida los objetivos de alta reflectancia a una distancia demasiado cercana (para evitar daños a los componentes del núcleo del detector).
● No almacene en condiciones no especificadas (ambiente de alta contaminación, más allá del rango de temperatura de almacenamiento, etc.).
● El fotómetro láser no debe estar sujeto a un fuerte impacto mecánico (vibración, impacto, caída, etc.).
No exponga el fotómetro láser a cambios de temperatura repentina (> 3 ℃/min) (para evitar el agrietamiento de la lente).
● Este resumen láser es un producto mecánico óptico de precisión. No operar de acuerdo con las regulaciones puede dar lugar a una lesión láser peligrosa. No abra ni ajuste ninguna parte del fotómetro láser, ni intente reparar o ajustar el rendimiento del fotómetro láser.
● Preste atención a la protección electrostática: las partes electrónicas del fotómetro láser son equipos sensibles a la descarga electrostática. No toque ningún equipo electrónico sin medidas de protección.
● Encienda la alimentación del fotómetro láser para operar solo dentro del voltaje especificado y el rango de potencia.
● No toque la lente óptica con los dedos o objetos duros (para evitar la contaminación o los rasguños).
● No mida los objetivos de alta reflectancia a una distancia demasiado cercana (para evitar daños a los componentes del núcleo del detector).
● No almacene en condiciones no especificadas (ambiente de alta contaminación, más allá del rango de temperatura de almacenamiento, etc.).
● El fotómetro láser no debe estar sujeto a un fuerte impacto mecánico (vibración, impacto, caída, etc.).
No exponga el fotómetro láser a cambios de temperatura repentina (> 3 ℃/min) (para evitar el agrietamiento de la lente).
DESCRIPCIÓN GENERAL
El fotómetro láser medio STA-1064100M (en adelante, denominado fotómetro láser) es un producto fotoeléctrico de precisión que transmite el láser a un objetivo específico y calcula la información de distancia de acuerdo con el tiempo de vuelo del láser. Tiene las características de rendimiento sobresaliente y operación simple. El fotómetro láser pertenece a los productos de seguridad ocular, a través de la comunicación en serie.
1.1. La composición principal del fotómetro láser
El fotómetro láser es un producto integrado fotoeléctrico de precisión, y su composición principal se muestra en la Figura 1:
1.1. La composición principal del fotómetro láser
El fotómetro láser es un producto integrado fotoeléctrico de precisión, y su composición principal se muestra en la Figura 1:
Composición del fotómetro láser
1.2 Las funciones principales del fotómetro láser son las siguientes:
● Función de rango láser y valor de distancia de informes en tiempo real;
● Protección de conexión inversa de polaridad de potencia, sobrecorriente y función de protección contra el circuito de sobrecarga;
● Se puede emitir señal de sincronización de luz láser;
● Puede informar la temperatura de trabajo actual en tiempo real, para que la computadora host juzgue y calcule;
● Función de informes de tiempos de láser;
● encender y apagar el control;
● Con una sola función de rango continuo de rango;
● Función de rango láser y valor de distancia de informes en tiempo real;
● Protección de conexión inversa de polaridad de potencia, sobrecorriente y función de protección contra el circuito de sobrecarga;
● Se puede emitir señal de sincronización de luz láser;
● Puede informar la temperatura de trabajo actual en tiempo real, para que la computadora host juzgue y calcule;
● Función de informes de tiempos de láser;
● encender y apagar el control;
● Con una sola función de rango continuo de rango;
100MJ 1064 nm especificaciones técnicas del designador de objetivo láser
| Longitud de onda | 1.064 mm |
| Energía de salida | Temperatura total: 100 mJ ~ 120mJ, energía de salida promedio ≥110mJ, energía de pulso único> 100mJ (2 segundos antes de la extracción) |
| Rango de fluctuación de energía de pulso adyacente | ≤8% |
| Ángulo de dispersión del haz | 0.15mrad (el método de aceptación adopta el método de agujeros de agujeros, y la relación de agujeros para agujeros a sin agujeros no es inferior al 86.5%) |
| Inestabilidad de señalización espacial del haz | ≤0.03mrad (1σ) |
| Frecuencia de irradiación | Codificación precisa 45ms ~ 56ms (verificación del código 20Hz) |
| Precisión del ciclo de pulso | ≤ ± 2.5 μs |
| Ancho de pulso | 15ns ± 5ns |
| Tiempo de irradiación | No menos de 90s, intervalos 60, o no menos de 60, 30s, 4 ciclos de irradiación continua a temperatura ambiente y baja temperatura, 2 ciclos de irradiación continua a alta temperatura |
| Rango de rango | El valor mínimo no es más de 300 m, el máximo no es inferior a 35 km (visibilidad de 23 km, turbulencia atmosférica media, para un objetivo de reflexión objetivo de 2.3m × 2.3m, el coeficiente de reflexión objetivo es mayor que 0.2) |
| Distancia de irradiación | para un objetivo de 2.3m × 2.3m, no menos de 16 km |
| Tiempo de preparación de potencia de temperatura normal | <30 segundos |
| Tiempo de preparación de alimentación a baja temperatura | <3 minutos |
| Vida útil | ≥2 millones de veces |
| Rango de conteo de rango | 200m ~ 40 km |
| Rango de precisión | ± 2m |
| Tasa de medición precisa | ≥98% |
| Frecuencia de alcance | 1Hz, 5Hz, 10Hz, 20Hz |
| Instalación Datum y eje óptico de transmisión láser de no paralelo | ≤0.5mrad |
| Instalación Floración del dato | 0.01 mm (garantía de diseño) |
| Resistencia a aislamiento | Bajo la presión atmosférica estándar, el valor de resistencia de aislamiento del punto de medición especificado debe cumplir con las disposiciones de la Tabla 1 |
La Tabla 1 especifica los valores de resistencia de aislamiento de los puntos de medición
| Número de serie | Condición ambiental | Resistencia a aislamiento | Voltaje de salida del medidor megohm |
| 1 | Condiciones atmosféricas estándar | 20 m Ω o más | 100V |
◆ El logotipo externo (incluido el número de producto) debe solucionarse firmemente, claro, completo y fácil de identificar.
Principio de alcance
Una vez que se inicia el resumen láser, se emite el pulso láser con una frecuencia periódica de 1Hz, que alcanza el objetivo medido a través de la antena transmisora. La mayor parte del haz es absorbida o reflejada difusamente por el objetivo, mientras que una parte muy pequeña del haz regresa a la antena receptora y converge en el módulo del detector. El módulo del detector muestra la señal reflejada y obtiene la información de distancia del objetivo medido a través de un algoritmo.
Ejemplos de cálculo:
Tiempo de medición (un viaje de ida y vuelta) = 10us
Tiempo de propagación (una forma) = 10us/2 = 5US
Distancia de rango = velocidad de luz × tiempo de viaje = 300000 km/s × 5us = 1500m
Ejemplos de cálculo:
Tiempo de medición (un viaje de ida y vuelta) = 10us
Tiempo de propagación (una forma) = 10us/2 = 5US
Distancia de rango = velocidad de luz × tiempo de viaje = 300000 km/s × 5us = 1500m
Capacidad de alcance en diferente visibilidad
La visibilidad atmosférica tiene un gran impacto en el rendimiento de un fotómetro láser. Consulte la Figura 2 para obtener la capacidad de rango de este producto en una visibilidad diferente.
Figura 2 La relación entre la capacidad de alcance del fotómetro láser y la visibilidad atmosférica
Seguridad para los ojos humanos
El telémetro láser utiliza una fuente láser en la banda de 1064 nm. Al usar el láser en esta banda, es necesario evitar el haz saliente directamente en el ojo humano en la medida de lo posible para prevenir la lesión del ojo humano.
Interfaz mecánica
La interfaz mecánica del fotómetro láser consiste en 3 a través de agujeros, que se fijan a la plataforma de instalación por 3 tornillos M5. Las dimensiones de las interfaces mecánicas y ópticas se muestran en la Figura 3 a continuación.
La Figura 3 muestra las interfaces mecánicas y ópticas
Protocolo de comunicación
7.1 Interfaz eléctrica del fotómetro láser
| Número de serie | Nombre | Instrucciones | Notas |
| De 1 a 5 | + 28V |
|
|
| 12-16 | +28V_GND |
|
|
| 6 | T+ | Envío láser | Comunicación rs422 |
| 7 | T- | ||
| 8 | R- | Recepción con láser | |
| 9 | R+ | ||
| 10 | Gnd | comunicativamente | |
| 17 | Sync_in+ | Recepción con láser | Entrada de señal de sincronización |
| 18 | Sync_in- | ||
| 19 | Sync_out- | Salida láser | Salida de señal de sincronización |
| 20 | Sync_out+ | ||
| 11 | Señal de control _+12V | Control de poder | Uso de la corriente de señal ≤20 mM |
| 21 | Señal de control _gnd |
7.2 Software
7.2.1 Definición del protocolo de comunicación
El bus 422 se utiliza para el intercambio de datos entre el imágenes de imágenes láser y la computadora superior, y sus características son las siguientes:
7.2.1.1 Tasa de baudios: 38.40kbps;
7.2.1.2 Construcción de bytes: Byte bajo primero, byte alto después; Byte bajo primero, Byte alto al último;
7.2.1.3 Formato de composición de bytes: 1 bit de inicio, 8 bit de datos, 1 bit de parada;
7.2.1.4 Ciclo de comunicación: 20 ms.
7.2.2 El software del sistema envía instrucciones al fotómetro láser
Las instrucciones de trabajo enviadas por el software del sistema al fotómetro láser se muestran en la Tabla 2.
7.2.1 Definición del protocolo de comunicación
El bus 422 se utiliza para el intercambio de datos entre el imágenes de imágenes láser y la computadora superior, y sus características son las siguientes:
7.2.1.1 Tasa de baudios: 38.40kbps;
7.2.1.2 Construcción de bytes: Byte bajo primero, byte alto después; Byte bajo primero, Byte alto al último;
7.2.1.3 Formato de composición de bytes: 1 bit de inicio, 8 bit de datos, 1 bit de parada;
7.2.1.4 Ciclo de comunicación: 20 ms.
7.2.2 El software del sistema envía instrucciones al fotómetro láser
Las instrucciones de trabajo enviadas por el software del sistema al fotómetro láser se muestran en la Tabla 2.
Tabla 2: Instrucciones de trabajo
| Instrucciones | Significado |
| 55 02 AA | Soltero |
| 55 03 AA | 1Hz a distancia |
| 55 04 AA | 5Hz a distancia |
| 55 0a aa | 10Hz a distancia |
| 55 0b aa | 20Hz a distancia |
| 55 00 AA | Deja de alcanzar |
| 55 0C 0D AA | Instrucciones de consulta |
7.2.3 El fotómetro láser envía datos al software del sistema
Tabla 3: Consulte la información de datos de comentarios
| Número de serie | nombre | Instrucciones | Notas |
| 0 | Encabezado de marco | 0! |
|
| 1 | Bit de bandera | 0x0a |
|
| 2 | Ruta una corriente |
|
|
| 3 | Ruta una corriente |
|
|
| 4 | Bit de bandera | 0x0b |
|
| 5 | B actual |
|
|
| 6 | Corriente b-way |
|
|
| 7 | Bit de bandera | 0x0c |
|
| 8 | Corriente de ruta C |
|
|
| 9 | Corriente de ruta C |
|
|
| 10 | Ancho de pulso |
|
|
| 11 | Ancho de pulso |
|
|
| 12 | apoyar |
|
|
| 13 | Repuesto |
|
|
| 14 | Repuesto |
|
|
| 15 | Palabra de estado |
|
0x0a: la ruta A está habilitada 0x0b: la ruta B está habilitada 0x0c: la ruta C está habilitada 0x0d: la ruta ABC está habilitada |
| 16 | Temperatura |
|
|
| 17 | Cola de marco | 0x55 |
|
Tabla 4: Información de datos de eco de rango
| Número de serie | Nombre | Instrucciones | Notas |
| 0 | Encabezado de marco | 0! |
|
| 1 | Valor de distancia High Byte |
|
|
| 2 | Valor de distancia bajo byte |
|
|
| 3 | Palabra de estado |
|
|
| 4 | Estado de autocomprobación láser |
|
|
| 5 | Repuesto |
|
|
| 6 | Repuesto |
|
|
| 7 | Cola de marco | 0x55 |
|
7.2.4 Accesorios
Además del fotómetro láser, este producto incluye los siguientes accesorios:
◆ Caja de envasado de productos (para productos por lotes)
◆ Manual de operación y mantenimiento
◆ Certificado de producto
◆ Historial de productos
◆ Guantes de muselina
◆ conectores J30J-21TJL
Además del fotómetro láser, este producto incluye los siguientes accesorios:
◆ Caja de envasado de productos (para productos por lotes)
◆ Manual de operación y mantenimiento
◆ Certificado de producto
◆ Historial de productos
◆ Guantes de muselina
◆ conectores J30J-21TJL
Mantenimiento y servicio
8.1 Limpieza, mantenimiento y almacenamiento
La limpieza del fotómetro láser incluye la limpieza de la lente y la limpieza de la carcasa.
Limpieza de lentes:
8.1.1 Las partículas de polvo deben ser impresionadas con una bola de soplado de aire. 8.1.2 Las huellas dactilares deben sumergirse primero en una pequeña cantidad de mezcla de éter de alcohol con toallita de algodón, y luego en el tono de aire natural seco.
8.1.3 No use tela para limpiar la lente.
Limpieza del caso:
8.1.4 Las partes estructurales deben frotarse ligeramente con alcohol y dejar secarse naturalmente.
8.1.5 Mantenga la electrónica, los enchufes y los cables lo más libre de humedad y la suciedad posible.
8.2 Mantenimiento del fotómetro láser:
No es necesario mantener el fotómetro láser en condiciones de trabajo normales. Debe mantenerse después de ser almacenado en un ambiente libre de polvo durante más de un año. Los métodos de mantenimiento son los siguientes:
8.2.1 Verifique si el fotómetro láser tiene una apariencia normal.
8.2.2 Verifique que todos los tornillos sean seguros.
Almacenamiento del fotómetro láser:
8.2.3 Secar el producto a fondo antes del embalaje.
8.2.4 No se almacenará al aire libre en el campo, adecuado para el almacenamiento en la temperatura de 0 ℃ ~ 35 ℃, la humedad relativa no es mayor al 80%, sin erosión de sustancias corrosivas, sin vibraciones mecánicas fuertes e impacto, sin condiciones de campo magnético fuertes.
8.3 Prueba
Los operadores deben conectarse correctamente y enviar instrucciones correctas en estrictas confirmaciones con las definiciones de energía y comunicación.
8.4 Servicio postventa
El fotómetro láser para productos de precisión, cuando existe una falla, la necesidad de regresar a la fábrica para el análisis de fallas, el posicionamiento y el mantenimiento, no puede repararse.
La limpieza del fotómetro láser incluye la limpieza de la lente y la limpieza de la carcasa.
Limpieza de lentes:
8.1.1 Las partículas de polvo deben ser impresionadas con una bola de soplado de aire. 8.1.2 Las huellas dactilares deben sumergirse primero en una pequeña cantidad de mezcla de éter de alcohol con toallita de algodón, y luego en el tono de aire natural seco.
8.1.3 No use tela para limpiar la lente.
Limpieza del caso:
8.1.4 Las partes estructurales deben frotarse ligeramente con alcohol y dejar secarse naturalmente.
8.1.5 Mantenga la electrónica, los enchufes y los cables lo más libre de humedad y la suciedad posible.
8.2 Mantenimiento del fotómetro láser:
No es necesario mantener el fotómetro láser en condiciones de trabajo normales. Debe mantenerse después de ser almacenado en un ambiente libre de polvo durante más de un año. Los métodos de mantenimiento son los siguientes:
8.2.1 Verifique si el fotómetro láser tiene una apariencia normal.
8.2.2 Verifique que todos los tornillos sean seguros.
Almacenamiento del fotómetro láser:
8.2.3 Secar el producto a fondo antes del embalaje.
8.2.4 No se almacenará al aire libre en el campo, adecuado para el almacenamiento en la temperatura de 0 ℃ ~ 35 ℃, la humedad relativa no es mayor al 80%, sin erosión de sustancias corrosivas, sin vibraciones mecánicas fuertes e impacto, sin condiciones de campo magnético fuertes.
8.3 Prueba
Los operadores deben conectarse correctamente y enviar instrucciones correctas en estrictas confirmaciones con las definiciones de energía y comunicación.
8.4 Servicio postventa
El fotómetro láser para productos de precisión, cuando existe una falla, la necesidad de regresar a la fábrica para el análisis de fallas, el posicionamiento y el mantenimiento, no puede repararse.
