Designator de destino láser de 60 mj con LRF
Este tipo de irradiador utiliza un diseño de fuente de luz único para lograr una salida láser de hasta 60 mJ en un tamaño estructural muy pequeño, y el ancho del pulso es de más de 10ns, y el ángulo de divergencia láser inicial es 50% más pequeño que el producto convencional. El irradiador utiliza un diseño de apertura único de emisión y recepción, estructura compacta, se puede usar en hangar fotoeléctrico, rango de irradiación del vehículo y otros escenarios de aplicación.
Enviar Consulta
Descripción del Producto
Funciones principales de Iradiator:
Guía de irradiación objetivo
Prueba de distancia objetivo
Codificar la salida del láser
Protección de sobretensión, sobrecorriente y sobretemperatura, función anti-reversa de alimentación
Función de activación externa de señal diferencial
Prueba de distancia objetivo
Codificar la salida del láser
Protección de sobretensión, sobrecorriente y sobretemperatura, función anti-reversa de alimentación
Función de activación externa de señal diferencial
Parámetros técnicos principales
| Parámetros principales de la fuente de luz láser | |
| Longitud de onda láser | 1064 nm ± 1 nm |
| Modo de bombeo | Bombeo de semiconductores |
| Frecuencia de repetición en energía | 1 ~ 20Hz≥60mJ@20Hz |
| Distancia de irradiación | ≥4 km |
| Ancho de pulso | 10ns ~ 20ns |
| Ángulo de divergencia del haz | ≤0.3mrad |
| Estabilidad axial | <0.1mrad |
| Estabilidad de energía de pulso | <5% (rms, dentro de un ciclo de irradiación) |
| Tiempo de trabajo @20Hz | trabajar durante 1 minuto, descansar durante 0.5 minutos; Trabajar durante 8 ciclos, descansar durante 15 minutos antes de continuar trabajando |
| Fuente de alimentación | DC 28V ± 4V |
| Fuerza | El consumo de energía en espera es inferior a 20W; El consumo de energía máxima es inferior a 120 W; |
| Tipo de codificación | Codificación de frecuencia precisa incorporada, código de intervalo variable, soporte de codificación pseudo aleatoria |
| Precisión de codificación | ≯1.5μs@20Hz |
| Indicadores del sistema de rango | |
| Modo de alcance | Pulso que ranga |
| Frecuencia de rango | 1-5Hz |
| Gama máxima | ≥8 km (2.3m*2.3m objetivo de la OTAN, reflectividad0.3, visibilidad> 25 km,)) |
| Mini rango | ≤500m |
| Rango de precisión | ± 5M |
| Tasa de precisión | ≥98% |
| Interfaces y estructuras | |
| Tamaño del módulo | ≤198x109x75.5 mm |
| Peso | ≤1.4 kg |
| Modo de enfriamiento | Refrigeración por aire |
| El puerto serie RS422 y la entrada sincrónica externa son de 422 niveles, y la iluminación sincrónica externa es de 0-5V | |
| Idoneidad ambiental | |
| Temperatura de trabajo | -40 ℃ ~ +60 ℃ |
| Temperatura de almacenamiento | -50 ℃ ~+75 ℃ |

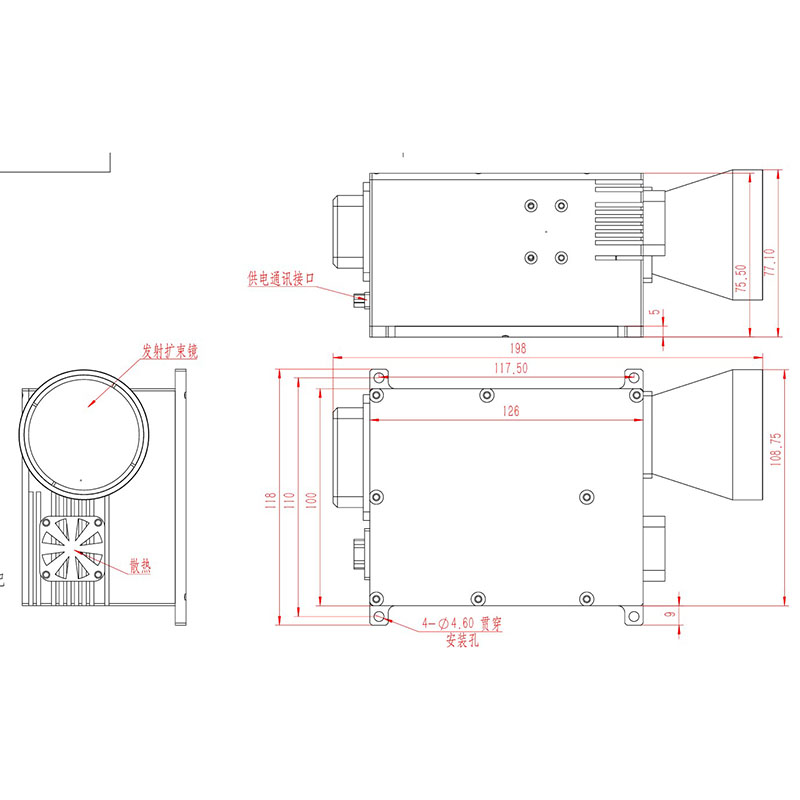

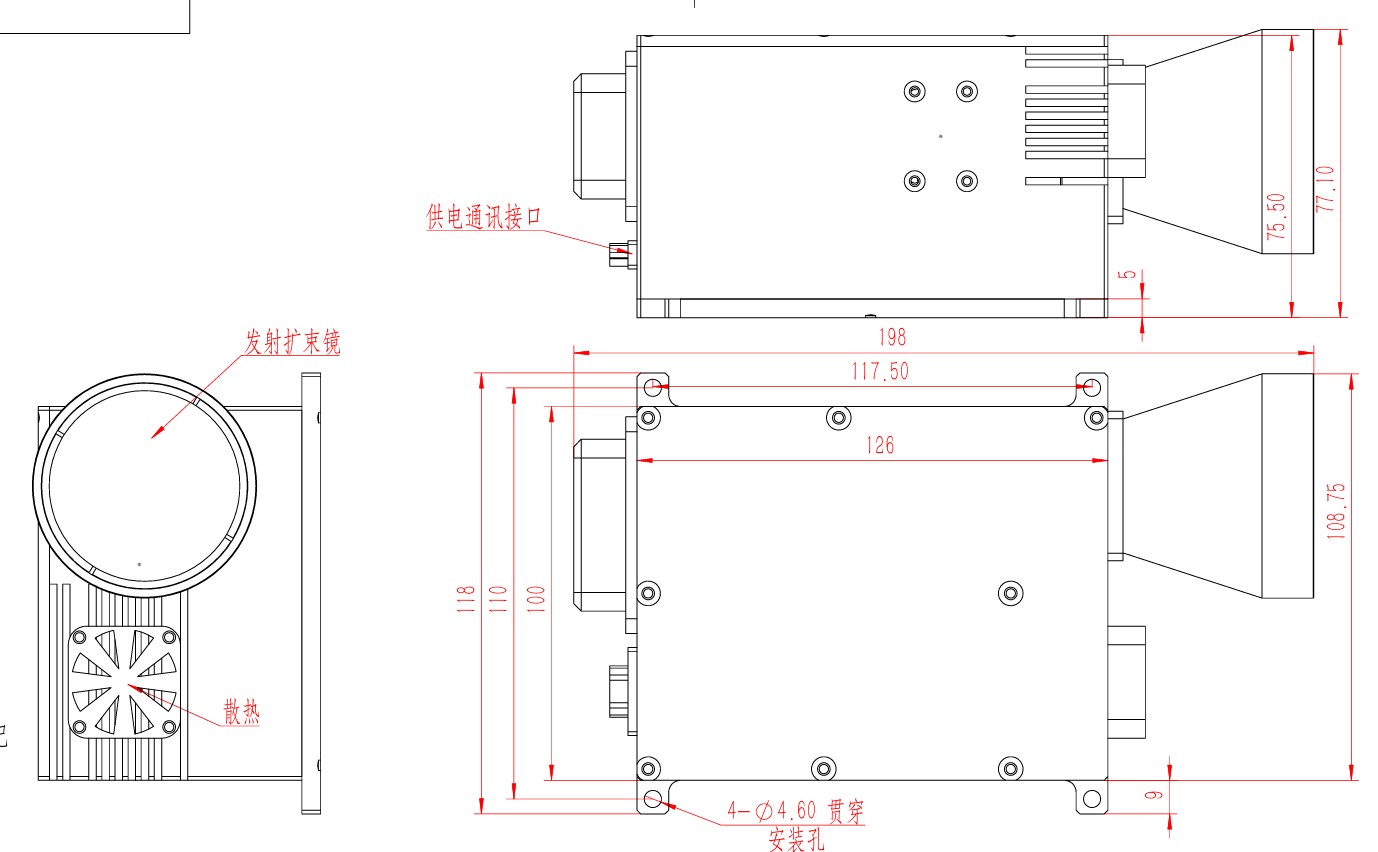

Dimensiones externas del producto
