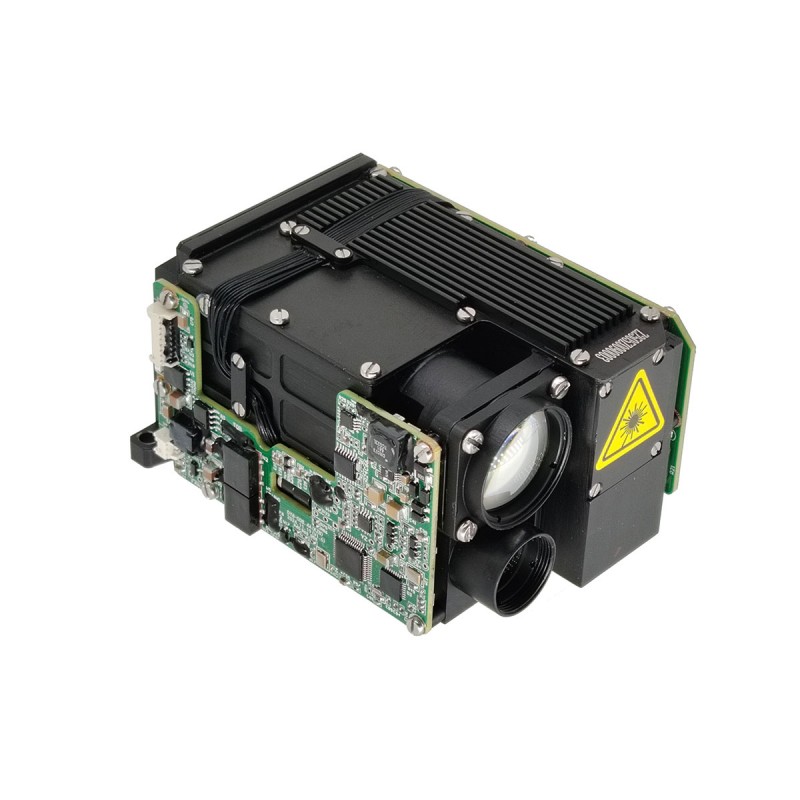

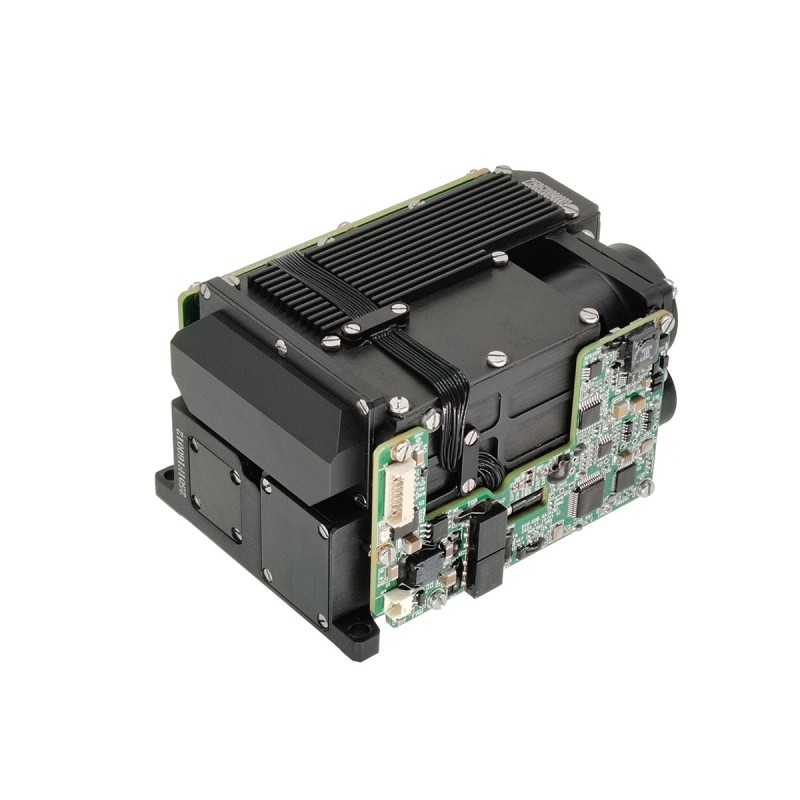

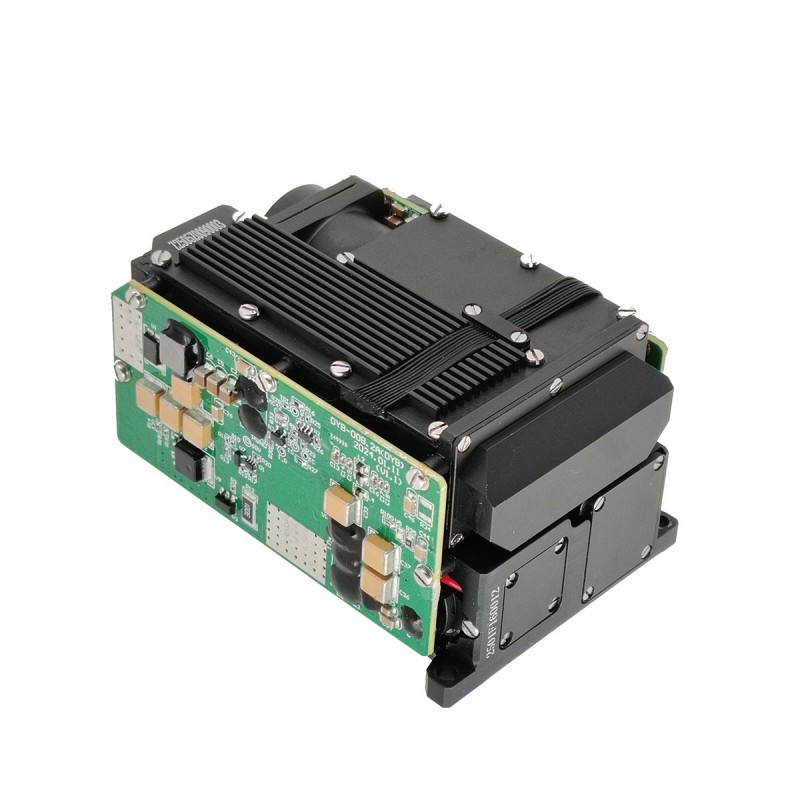

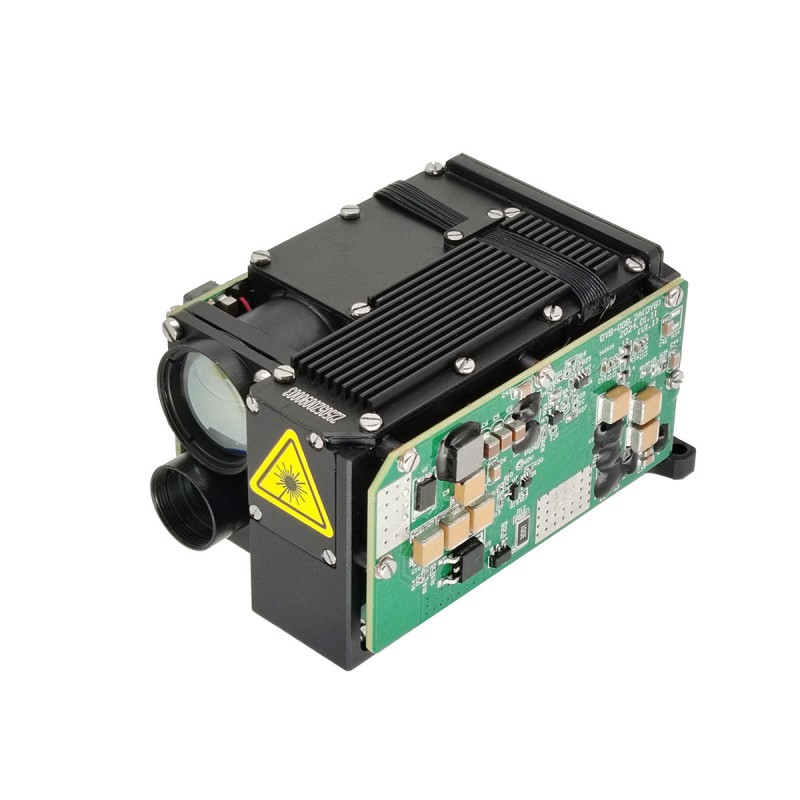

25MJ Military Laser Target Designator (LTD) WIHT LRF
STA-D25M es un designador de objetivo láser de 25 mj de 25 mj que desempeña un papel crucial en los sistemas de puntería de precisión, capaz de proporcionar una orientación precisa para las municiones inteligentes. A través de un sistema óptico avanzado, marca el objetivo con un haz láser, asegurando que las armas guiadas por precisión puedan destruir el objetivo con una precisión y eficiencia extremadamente alta.
Enviar Consulta
Descripción del Producto
Características del producto
Liviano y miniaturizado
Adaptabilidad ambiental: -40 ℃ ~ 60 ℃ Adaptabilidad de la temperatura de ancho
Adaptabilidad ambiental: -40 ℃ ~ 60 ℃ Adaptabilidad de la temperatura de ancho
Parámetros del indicador del núcleo
1. Función
a) Tiene la función de establecer el ciclo de irradiación y puede realizar la irradiación láser de acuerdo con el ciclo establecido.
b) Equipado con láser single y funciones de rango repetidas.
c) Equipado con función de rango de múltiples objetivos.
d) Equipado con función de salida de temperatura para los componentes centrales de la cámara.
e) Equipado con función de protección contra sobrecalentamiento para el dispositivo de medición.
f) Equipado con la función de salida de información de estado del dispositivo de iluminación.
a) Tiene la función de establecer el ciclo de irradiación y puede realizar la irradiación láser de acuerdo con el ciclo establecido.
b) Equipado con láser single y funciones de rango repetidas.
c) Equipado con función de rango de múltiples objetivos.
d) Equipado con función de salida de temperatura para los componentes centrales de la cámara.
e) Equipado con función de protección contra sobrecalentamiento para el dispositivo de medición.
f) Equipado con la función de salida de información de estado del dispositivo de iluminación.
Especificaciones técnicas
| Especificaciones de rendimiento | |
| Longitud de onda láser | 1.064 mm |
| Energía promedio de pulso | ≥25mj |
| Fluctuación de la capacidad del pulso | Dentro de un ciclo, la fluctuación de pulso adyacente ≤8%(estadísticas después de 2 segundos de salida de luz) |
| Ángulo de dispersión del haz láser | ≤0.5mrad |
| Estabilidad del eje óptico láser | ≤0.05mrad |
| Ancho de pulso | ≤20ns |
| Tiempo de preparación de poder | ≤3s |
| Rango de rendimiento | |
| Frecuencia de alcance | 1Hz, 5Hz, solo tiempo |
| Tiempo de rango continuo | 5min (1Hz), 1min (5Hz) |
| 5Hz Tiempo de funcionamiento continuo máximo | 2 minutos |
| Rango mínimo | ≤100m |
| Capacidad de rango típica | ≥2000m |
| Rango de precisión | ± 2m |
| Tasa de medición precisa | ≥ 98% |
| Lógica de alcance: primer y último objetivo | Primer y último objetivo |
| Rendimiento de irradiación | |
| Distancia de irradiación | ≥2 km |
| Frecuencia de irradiación | frecuencia fundamental 20Hz |
| Codificación | en línea con los requisitos del sistema; Con la capacidad de personalizar la extensión de codificación |
| Modo de codificación | código de frecuencia preciso |
| Precisión de codificación | ≤ ± 2.5 μs |
| Modo de irradiación | Un tiempo de irradiación ≥20, inicio de irradiación nuevamente, intervalo ≤15s, puede irradiarse continuamente durante 8 ciclos |
| Peso y tamaño | |
| Peso | ≤450g |
| Tamaño | ≤67.4 mm × 51 mm × 90 mm |
| Voltaje de la fuente de alimentación | |
| Voltaje | 19.6V ~ 25.2V |
| Consumo de energía | |
| Consumo de energía en espera | ≤4w |
| Consumo promedio de energía | ≤50w |
| Consumo de energía máxima | ≤90W |
| Adaptabilidad ambientaldl | |
| Temperatura de trabajo | -40 ℃ ~ 55 ℃ |
| Temperatura de almacenamiento | -55 ℃ ~ 70 ℃ |
Función de control
2.1 con función de rango láser;
2.2 Proporcionar irradiación láser objetivo;
2.3 poder comunicarse con la computadora host de acuerdo con los requisitos del protocolo de comunicación.
El generador de imágenes láser puede realizar las siguientes funciones a través de la interfaz de comunicación en serie:
2.3.1 Instrucción de rango láser de respuesta, y se puede detener en cualquier momento de acuerdo con la instrucción de parada;
2.3.2 Los datos de distancia y la información de estado se producen por pulso al variarse;
2.3.3 Ranging con función de activación de distancia;
2.3.4 Comienza el rango continuo no recibió instrucción de parada 5 minutos (1Hz)/1min (5Hz) después de la parada automática de alcance;
2.3.5 El modo de irradiación y la codificación se pueden configurar;
2.3.6 En respuesta al comando de irradiación láser, de acuerdo con el modo, la codificación, la irradiación se ha establecido y puede detener la irradiación en cualquier momento de acuerdo con la instrucción de parada;
2.3.7 Si no se recibe instrucción de parada después de comenzar la irradiación, se detendrá automáticamente después de un ciclo de irradiación;
2.3.8 Cuando la irradiación del láser, cada pulso emite un valor de distancia e información de estado;
2.3.9 Información de estado de autoevaluación y auto-check y de salida de ciclo de poder;
2.3.10 Responda para iniciar la instrucción de autoevaluación y la información de estado de salida;
2.3.11 capaz de informar el número acumulativo de pulsos láser;
2.3.12 Función de alcance de la cabeza y objetivo final.
2.2 Proporcionar irradiación láser objetivo;
2.3 poder comunicarse con la computadora host de acuerdo con los requisitos del protocolo de comunicación.
El generador de imágenes láser puede realizar las siguientes funciones a través de la interfaz de comunicación en serie:
2.3.1 Instrucción de rango láser de respuesta, y se puede detener en cualquier momento de acuerdo con la instrucción de parada;
2.3.2 Los datos de distancia y la información de estado se producen por pulso al variarse;
2.3.3 Ranging con función de activación de distancia;
2.3.4 Comienza el rango continuo no recibió instrucción de parada 5 minutos (1Hz)/1min (5Hz) después de la parada automática de alcance;
2.3.5 El modo de irradiación y la codificación se pueden configurar;
2.3.6 En respuesta al comando de irradiación láser, de acuerdo con el modo, la codificación, la irradiación se ha establecido y puede detener la irradiación en cualquier momento de acuerdo con la instrucción de parada;
2.3.7 Si no se recibe instrucción de parada después de comenzar la irradiación, se detendrá automáticamente después de un ciclo de irradiación;
2.3.8 Cuando la irradiación del láser, cada pulso emite un valor de distancia e información de estado;
2.3.9 Información de estado de autoevaluación y auto-check y de salida de ciclo de poder;
2.3.10 Responda para iniciar la instrucción de autoevaluación y la información de estado de salida;
2.3.11 capaz de informar el número acumulativo de pulsos láser;
2.3.12 Función de alcance de la cabeza y objetivo final.

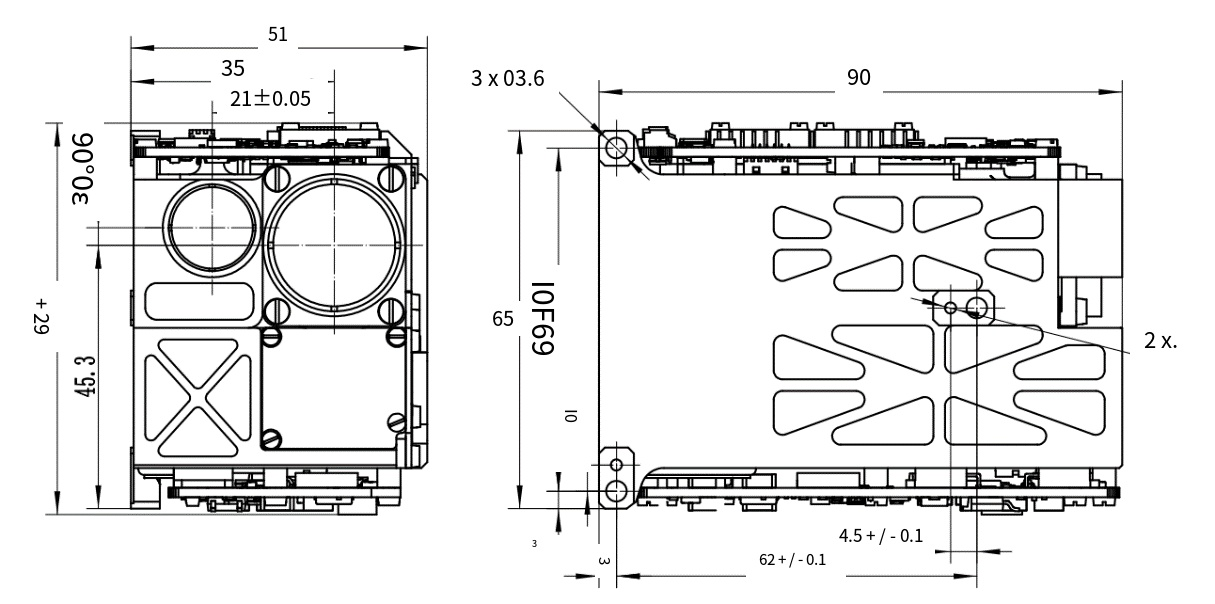

Interfaz mecánica
