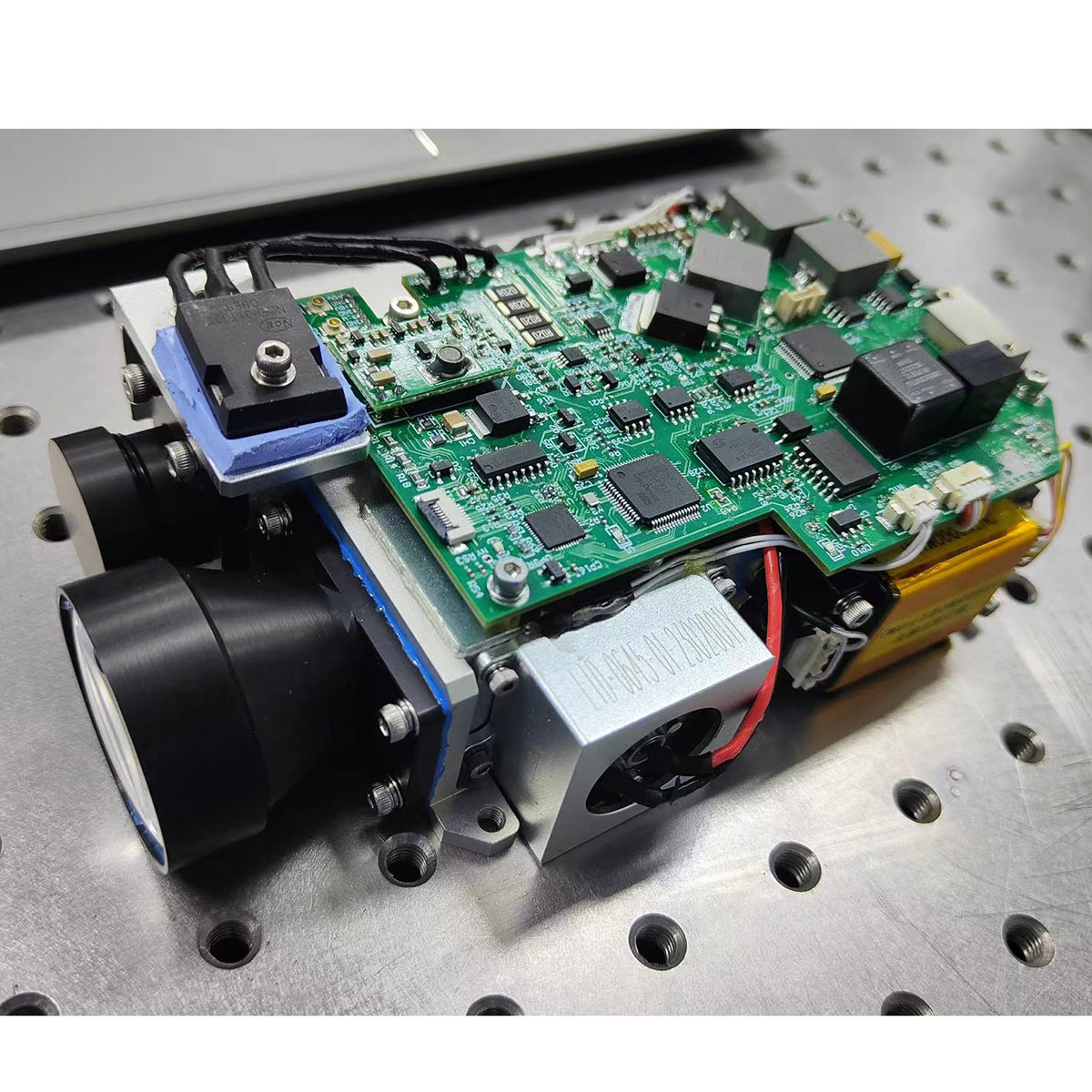

160mj 1064 nm designador de objetivo láser

El fotómetro láser medio STA-1064160M (en adelante, denominado fotómetro láser) es un producto fotoeléctrico de precisión que transmite el láser a un objetivo específico y calcula la información de distancia de acuerdo con el tiempo de vuelo del láser. 160MJ 1064 nm El designador de objetivo láser tiene las características de rendimiento sobresaliente y operación simple.

Modelo:JIO-1064160M

Enviar Consulta

Descripción del Producto

DESCRIPCIÓN GENERAL

LDR1064-160 Láser Imager está compuesto por unidad de emisión de láser, unidad de recepción y rango de láser, fuente de conducción láser y unidad de control y comunicación.

Función principal

Función de rango láser;
Función de irradiación láser;
Tiene disparador de señal de aislamiento fotoeléctrico;
Tener una función de activación externa.

160mj 1064 nm especificaciones técnicas del designador de objetivo láser

Indicadores principales
Longitud de onda de trabajo	1064 nm
Energía de irradiación láser	85mJ y 160mJ se pueden cambiar dos engranajes
Retraso de luz	304 µs ± 1 µs
Ángulo de dispersión del haz láser	≤0.2mrad
Frecuencia de irradiación	8 ~ 21Hz
Frecuencia de alcance	10Hz
Ancho de pulso láser	10ns ~ 15ns
Estabilidad de potencia	≤ ± 8%
Rango de rango	0.2m ~ 20 km (tamaño objetivo de 10 m x10 m x8 m, visibilidad 30 km)
Error de rango	no más de 5 metros
Selección de objetivos	Primero/segundo/final
Tasa de medición precisa	≥ 98%
Tiempo de inicio	1min (opcional)
Tiempo de trabajo (sugerido)	Modo de alcance		Láser trabajando continuamente para 5 minutos, descanso durante 4 minutos, 10 ciclos consecutivos
	Modo de irradiación		Tiempo de irradiación 120, descanso 60, continuo 5 ciclos
Peso completo	<3.3kg
TEMPERATURA
Temperatura de funcionamiento	-40 ℃ ~ +55 ℃
Temperatura de almacenamiento	-40 ℃ ~ +70 ℃
Calor húmedo
Humedad relativa	Humedad relativa
Temperatura	+25 ° C ± 2 ° C
Tiempo de almacenamiento	72h
VIBRACIÓN
Forma de espectro de vibración (GRMS = 6.06)	20Hz a 80Hz			+3dB/oct
	80Hz a 350Hz			G2/0.04 Hz
	350Hz a 2000Hz			-3db/oct
Dirección de vibración y tiempo	Vibrar en una dirección durante al menos 10 minutos
Punto de control	Debe seleccionarse en el accesorio o la superficie de la mesa de agitación cerca de la máxima rigidez del producto, el equipo grande puede usar control promedio de múltiples puntos
Punto de monitoreo	El punto de monitoreo debe seleccionarse en la parte clave del producto en prueba, de modo que la respuesta de aceleración cuadrada media de la raíz no exceda el diseño máximo permitido (GRMS = 6.06)
Requisitos de instalación	La muestra está rígidamente conectada a la mesa de agitación, y el producto con amortiguador debe eliminar el amortiguador para la prueba
Comprobación de rendimiento	Prueba de encendido durante la vibración, todos los indicadores de rendimiento deben cumplir con los requisitos técnicos especificados en el documento de diseño. En caso de falla, se permite que se repare. Cuando la prueba de aceptación se lleva a cabo después de la reparación, el valor del espectro debe reducirse a 0.01G2/Hz, GRMS = 3.03, y la muestra se debe vibrar en la dirección más temerosa de la vibración para 10min
Rango de temperatura
Prueba de poder	-35 ± 3 ℃ ~ +52 ± 2 ℃
Tasa de cambio de temperatura
Aumento de la temperatura	10 ℃/min
Enfriamiento	10 ℃/min
Tiempos de ciclo	10 veces, debe asegurarse de que los últimos 2 ciclos sin fallas, si la falla ocurre en los últimos 2 ciclos, después de la reparación, debe recuperar 2 ciclos sin problemas
Tiempo de ciclo	Un tiempo de ciclo es 4h, un ciclo incluye el aumento de la temperatura → Pemperatura de la temperatura → Enfriamiento → Temperatura Paso → Aumento de la temperatura
Tiempo de residencia de temperatura alta y baja	El tiempo de residencia depende de la capacidad de calor del espécimen. Según el principio de permeabilidad térmica o fría del producto, la temperatura interna de la muestra se mantiene durante 5 minutos después de alcanzar la estabilidad
Los requisitos del producto bajo prueba	La prueba de ciclo de temperatura general con toda la máquina, debe estar lo más lejos posible para abrir la cubierta
Verificar y reparar	El equipo de prueba de potencia, en cada ciclo de temperatura, después de la prueba para confirmar que el equipo es culpa, puede llevar a cabo el siguiente ciclo de temperatura
Requisitos de empapado	El empape se lleva a cabo con todo el equipo
COCHE DEPORTIVO
Coche deportivo	Los autos deportivos van con todo el dispositivo
	Si el producto no realiza una prueba de transporte por carretera, puede usar la tabla de transporte de simulación para la prueba de simulación de transporte interior, es decir, prueba de vibración cíclica sinusoidal para la identificación del producto
	Los requisitos de la prueba de la tabla de transporte simulado son los siguientes
Condición de prueba	Frecuencia	5Hz ~ 200Hz
	Amplitud	5Hz ~ 7Hz
	Amplitud 12 mm ~ 8 mm
	7Hz ~ 200Hz aceleración igual a 1.5g
	Condición de prueba de vibración La desviación permitida es la misma que la prueba de vibración aleatoria de banda ancha
	Dirección	Dirección y lado del eje vertical
	Orientación	vertical y lateral al eje
	Tiempo de ciclo	log-scan 5Hz ~ 200Hz ~ 5Hz, 12 minutos por ciclo; cuando la frecuencia resonante de la muestra se mide por debajo de 5Hz, la frecuencia de prueba se puede extender a 2Hz, 2Hz ~ 200Hz ~ 2Hz de escaneo, el tiempo de escaneo debe ser de 15 minutos. El tiempo de vibración en cada dirección es de 90 minutos es
	Después de la prueba de transporte, verifique si hay daños y fenómeno de aflojamiento estructural, llevar a cabo la inspección técnica del índice, debe cumplir con los requisitos de diseño.
Indicadores clave de rendimiento
Suministro de energía y consumo de energía	Rango de suministro de energía				20V ~ 33V, DC
	Consumo de energía				La potencia máxima no es más de 400 W, la potencia de espera no es más de 60 W (temperatura límite). 1.5.2 Confiabilidad
Fiabilidad	MTBF no es inferior a 4000h
Seguridad	Configure un dispositivo de advertencia para que funcione el láser
	La salida del transmisor láser se proporciona con señales de advertencia obvias
	El equipo está bien conectado a tierra
Mantenimiento	Todas las piezas y equipos funcionales principales están configurados como una indicación de fallas e indicación de trabajo normal
	El tiempo promedio de reparación MTTR no es más de 20 minutos
Requisitos de compatibilidad electromagnética	En el proceso de operación de arranque del sistema, el equipo puede ser compatible con otros equipos en el sistema, trabajo normal

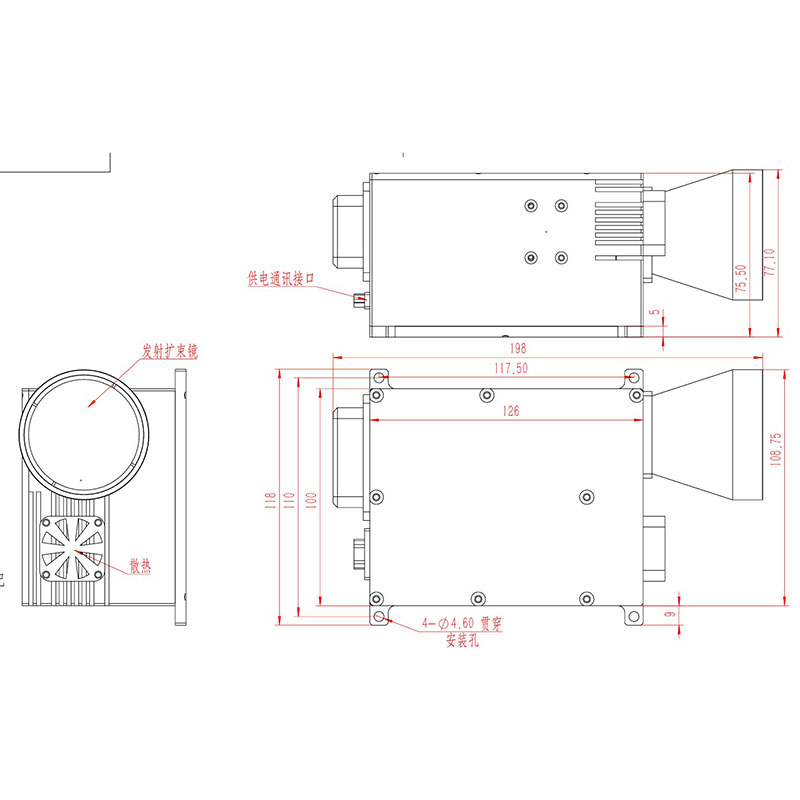

Interfaz mecánica

Interfaz eléctrica

5.1 Conector de comunicación (modelo de socket J30J-15ZKP, Modelo de enchufe de tope J30J-15TJ)

Número de alfiler	Definición	Contenido	Tipo de señal	Observaciones
1	TX+	RS422 Enviar positivo (local)	Producción	Computadora de host de objetos
2	TX -	Rs422 enviar negativo (local)	Producción	Computadora de host de objetos
3	RX+	RS422 recibe positivo (local)	Aporte	OBJETO COMPUTADORA UPPERA
4	RX -	RS422 recibe negativo (local)	Aporte	OBJETO COMPUTADORA UPPERA
5	Gnd	Tierra rs422	Tierra de señalización	OBJETO COMPUTADORA UPPERA
6				Especial de depuración del fabricante
7				Especial de depuración del fabricante
8				Especial de depuración del fabricante
9				Especial de depuración del fabricante
10				Especial de depuración del fabricante
11				Especial de depuración del fabricante
12				Especial de depuración del fabricante
13				Especial de depuración del fabricante
14		Sistema de tiempo externo +	Aporte	Diferencial rs422
15		Tiempo exterior tong -	Aporte	Diferencial rs422

5.2 Conector de alimentación (tipo de enchufe J30J02P020P000S0P120, tipo de enchufe J30J02P020S000S0L000)

Número de alfiler	Definición	Observaciones
A	24 V	El color del alambre es rojo
B	Gnd	El color del alambre es negro
