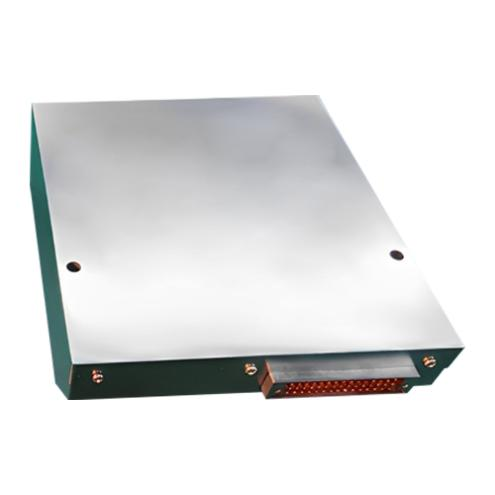

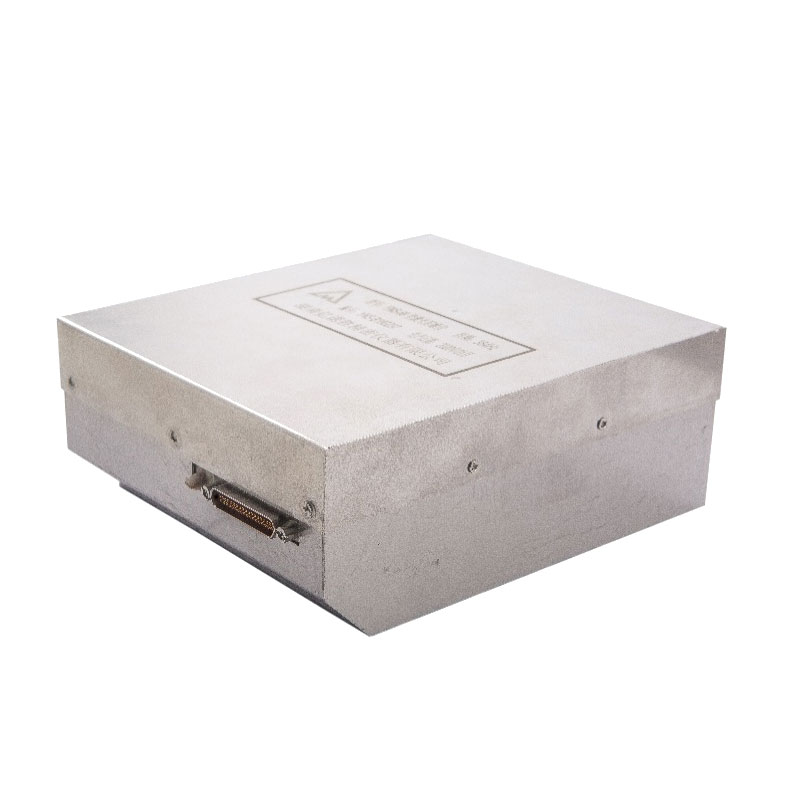

Giroscopio láser de anillo - Jio90

Giroscopio láser de anillo: JIO90 es una máquina digital de doble frecuencia de alta precisión que agita el giroscopio de láser producido por nuestra empresa. Tiene las ventajas de alta precisión, fuente de alimentación simple, alta integración y salida digital. Puede medir el movimiento angular de la onda portadora alrededor del eje sensible y salir de dos ondas cuadradas cuadradas. Se puede utilizar ampliamente en la integración del posicionamiento/navegación, vigilancia/reconocimiento, control de incendios y control de vuelo de misiles y sus cohetes de transporte, aviones, vehículos aéreos no tripulados, barcos, barcos, vehículos blindados y otros campos.

Modelo:JIO90-RLG

Enviar Consulta

Descripción del Producto

Giroscopio láser de anillo: Jio90 está disponible en modelos A, B y C para satisfacer sus diferentes necesidades.

Funciones

Mida el ángulo de rotación alrededor de su eje sensible y emita dos ondas cuadradas ortogonales que contienen información de rotación.

Actuación

El giroscopio láser de tipo Jio50 se muestra en la Tabla 1
Tabla 1 Indicadores técnicos principales de Gyro

Número de serie	Parámetro	Unidad	De primera calidad	Grado A	Grado B	Grado C	Observación
1	Sesgo cero	°/h	≤0.3				/
2	estabilidad de sesgo	°/h	≤1 ‰	≤3 ‰	≤4 ‰	≤5 ‰	100s, 1c
3	Repetibilidad de sesgo cero	°/h	≤1 ‰	≤2 ‰	≤3 ‰		1s
4	coeficiente de caminata aleatoria	° / H1 / 2	≤0.4 ‰	≤0.6 ‰	≤0.7 ‰	≤1 ‰	/
5	Factor de escala	"/legumbres	1.865
6	Factor de escala no linealidad	PPM	≤1				/
7	Repetibilidad del factor de escala	PPM	≤1				1s
8	Sensibilidad magnética	°/(H · GS)	≤1.5 ‰	≤2 ‰			/
9	Tasa angular de entrada máxima	°/S	≥400				/

Adaptabilidad ambiental

a) Temperatura de trabajo: -40 ℃ ~ + 65 ℃
b) Temperatura de almacenamiento: -45 ℃ ~ + 85 ℃
c) vibración: 9.6 g en total;
d) Choque: 30g/11ms (medio sinuso) o 75 g/6ms (medio sinuso);
E) Baja presión: 5000m sobre el nivel del mar.

Frecuencia (Hz)	10	100	200	300	400	500	800	2000
Densidad espectral de potencia (G 2 /Hz)	0.1	0.6	0.2	0.06	0.04	0.02	0.005	-6db

Fuente de alimentación e interfaz eléctrica

a) Fuente de alimentación
Tipo: ± 5V, +15V
Requisitos: +5V - Current 180MA, estabilidad ± 50mV, Ripple <50mV
-5V - corriente 60 mA, estabilidad ± 50mV, ondulación <50mV
+15V - corriente 240 mA, estabilidad ± 100mV, ondas <100mV
b) Consumo de energía: <6W
C) Tipo de interfaz eléctrica: J30JM-37ZK
d) Definición de la interfaz: la definición de pines de interfaz eléctrica se muestra en la Tabla 2.

Tabla 2 Tabla de definición de interfaz eléctrica

Alfiler número de serie	Definición	Observación	Alfiler número de serie	Definición	Observación
1	CAROLINA DEL NORTE	nulo	/	/	/
2	Gnd	tierra de señalización	20	CAROLINA DEL NORTE	nulo
3	CAROLINA DEL NORTE	nulo	veintiuno	CAROLINA DEL NORTE	nulo
4	CAROLINA DEL NORTE	nulo	Veintidós	CAROLINA DEL NORTE	nulo
5	CAROLINA DEL NORTE	nulo	veintitrés	CAROLINA DEL NORTE	nulo
6	Guarda por ti mismo	/	veinticuatro	CAROLINA DEL NORTE	nulo
7	CAROLINA DEL NORTE	nulo	25	Guarda por ti mismo	/
8	Guarda por ti mismo	/	26	CAROLINA DEL NORTE	nulo
9	Costilla	Señal de salida de onda cuadrada 2 Nivel TTL	27	Costilla	Señal de salida de onda cuadrada 2 TTL Nivel
10	Gnd	tierra de señalización	28	Gnd	tierra de señalización
11	PECADO	Señal de salida de onda cuadrada 1 Nivel TTL	29	PECADO	Señal de salida de onda cuadrada 1 TTL Nivel
12	T1	Resistencia del platino 1	30	T2	Resistencia de platino 2
13	T3	Termómetro de resistencia de platino 3	31	T4	Resistencia de platino 4
14	Tcom	4 resistencia al platino terminales comunes	32	Tcom	4 resistencia al platino terminales comunes
15	Gnd	+5V, -5V Power Ground	33	Gnd	+5V, -5V Power Ground
16	+5v	entrada de energía	34	+5v	entrada de energía
17	+15V	entrada de energía	35	+15V	entrada de energía
18	15vgnd	+15 V	36	15vgnd	+15 V
19	-5v	entrada de energía	37	-5v	entrada de energía
Nota: El modelo de resistencia al platino es PT1000
