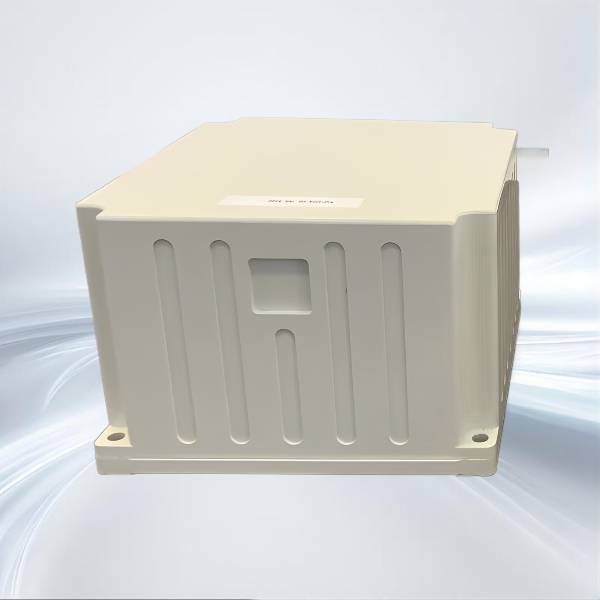

Acelerómetro de niebla de giroscopio de fibra óptica y sistema de navegación Gnss
El sistema de navegación integrado con giroscopio de fibra óptica JIO-D300S se basa en un giroscopio de fibra óptica de bucle cerrado rentable, un acelerómetro y una placa de recepción GNSS de gama alta, a través de la implementación de algoritmos de solución de navegación y fusión de sensores múltiples para satisfacer las necesidades de medios y altos -Sistemas de medición móviles de precisión, UAV grandes, etc. El campo de aplicación requiere una medición precisa de la información de actitud, rumbo y posición. Bienvenido a comprar acelerómetro de niebla de giroscopio de fibra óptica y sistema de navegación Gnss de nosotros.
Modelo:JIO-D300S
Enviar Consulta Descargar PDF
Descripción del Producto
Acelerómetro de niebla de giroscopio de fibra óptica y características del sistema de navegación Gnss
El sistema de navegación integrado con giroscopio de fibra óptica JIO-D300S se basa en un giroscopio de fibra óptica de bucle cerrado rentable, un acelerómetro y una placa de recepción GNSS de gama alta, a través de la implementación de algoritmos de solución de navegación y fusión de sensores múltiples para satisfacer las necesidades de medios y altos -Sistemas de medición móviles de precisión, UAV grandes, etc. El campo de aplicación requiere una medición precisa de la información de actitud, rumbo y posición.
Escenarios de aplicación
El sistema tiene un modo combinado de navegación inercial/satélite y un modo inercial puro.
Los satélites que pueden ser recibidos por el receptor GNSS en el modo de navegación integrada inercial/satelital información de posicionamiento satelital para navegación combinada; posición de la solución de inercia de salida después de perder la actitud de velocidad de la señal, con precisión de posicionamiento de nivel de medidor en poco tiempo.
Después de que se inicia el modo de inercia pura, tiene la función de medición precisa de la actitud y puede generar balanceo de cabeceo y rumbo, la inercia pura puede buscar el norte estáticamente.
La instalación de JIOPTICS de giroscopio de fibra óptica para proporcionar flexibilidad de integración fácil, y nuestro kit de herramientas de desarrolladores para la creación rápida de prototipos, no solo cumple con los requisitos de especificación, también proporciona un rendimiento de alta calidad que satisface la demanda de los usuarios finales.
Los satélites que pueden ser recibidos por el receptor GNSS en el modo de navegación integrada inercial/satelital información de posicionamiento satelital para navegación combinada; posición de la solución de inercia de salida después de perder la actitud de velocidad de la señal, con precisión de posicionamiento de nivel de medidor en poco tiempo.
Después de que se inicia el modo de inercia pura, tiene la función de medición precisa de la actitud y puede generar balanceo de cabeceo y rumbo, la inercia pura puede buscar el norte estáticamente.
La instalación de JIOPTICS de giroscopio de fibra óptica para proporcionar flexibilidad de integración fácil, y nuestro kit de herramientas de desarrolladores para la creación rápida de prototipos, no solo cumple con los requisitos de especificación, también proporciona un rendimiento de alta calidad que satisface la demanda de los usuarios finales.
Nuestros servicios
JIOPTICS es un equipo profesional y eficiente. Proporcione servicios de OEM/ODM para usted, contáctenos para personalizar su exclusivo giroscopio de fibra óptica
Características del producto
- Precisión de posición hasta nivel centimétrico
- Error de medición de actitud mejor que 0.01°
- Rango de temperatura de funcionamiento: -40~60â
- Ambiente de vibración: 20~2000Hz, 3.03g
- Tipos de interfaz enriquecidos, compatible con RS232, RS422, CAN y otras interfaces estándar
- Tiempo medio entre fallos hasta 30000h
- Error de medición de actitud mejor que 0.01°
- Rango de temperatura de funcionamiento: -40~60â
- Ambiente de vibración: 20~2000Hz, 3.03g
- Tipos de interfaz enriquecidos, compatible con RS232, RS422, CAN y otras interfaces estándar
- Tiempo medio entre fallos hasta 30000h
Características electricas
- Fuente de alimentación: entrada de voltaje amplio 12 ~ 36V
- Potencia nominal: 24W (máx.)
- Potencia nominal: 24W (máx.)
Dimensiones mecánicas
Parámetros técnicos
| Parámetro |
Atributos |
Valor típico |
Unidad |
| Precisión de posición |
Punto único (RMS) |
1.2 |
m |
| RTKï¼RMSï¼ |
2 cm 1 ppm |
|
|
| Posprocesamiento (RMS) |
1 cm 1 ppm |
|
|
| Pérdida de precisión de bloqueo (CEP) |
2nmâ |
|
|
| Rumbo (RMS) |
Precisión combinada |
0.1â¡ |
º |
| Postprocesamiento |
0.01 |
º |
|
| Pérdida de precisión de retención de bloqueo |
0.02â |
º |
|
| Precisión de búsqueda del norte |
0.2⢠|
ºSegL |
|
| Actitud (RMS) |
Precisión combinada |
0.01 |
º |
| Postprocesamiento |
0.006 |
º |
|
| Pérdida de precisión de retención de bloqueo |
0.02â |
º |
|
| Precisión de velocidad horizontal (RMS) |
|
0.05 |
EM |
| Precisión de tiempo |
|
20 |
ns |
| Frecuencia de salida de datos |
|
200€ |
Hz |
| giroscopio |
Rango |
300 |
º/s |
| Estabilidad de sesgo cero |
0.02€ |
º/hora |
|
| Factor de escala |
50 |
ppm |
|
| Paseo aleatorio de esquina |
0.005 |
º/âhr |
|
| Acelerómetro |
Rango |
16 |
g |
|
|
Estabilidad de sesgo cero |
50€ |
μg |
| Factor de escala |
50 |
ppm |
|
| Caminata aleatoria de velocidad |
0.01 |
m/s/âhr |
Caminata aleatoria de velocidad
| Parámetro |
Atributos |
Referencia |
Unidad |
| Tamaño físico |
Tamaño |
176,8×188,8×117 |
mm3 |
| Peso |
|
kg |
|
| Características electricas |
Tensión nominal |
12~36 |
V |
| Potencia nominal |
24 (estado estacionario) |
W |
|
| Memoria |
Reservado |
|
|
| Indicadores ambientales |
Temperatura de funcionamiento |
-40~60 |
℃ |
| Temperatura de almacenamiento |
-45~70 |
℃ |
|
| Vibración aleatoria |
3.03 ï¼20~2000Hzï¼ |
g |
|
| MTBF |
30000 |
h |
|
| Características de la interfaz |
|
PPS, EVENTO, RS232, RS422, CAN (opcional) |
|
|
|
Puerto de red (reservado), puerto de antena, puerto de sensor de velocidad de rueda |
|
|
| Nota: â La alineación es válida y el bloqueo se pierde durante 60 minutos; â¡Condiciones del vehÃculo, necesita ser maniobrado; â¢Alineación de dos posiciones, alineación de 15 minutos, la diferencia entre las dos posiciones es mayor a 90 grados; ⣠Salida única 200Hz; Promedio de 10 s. |
|||
