Sistema de navegación integrado por satélite de niebla de giroscopio de fibra óptica

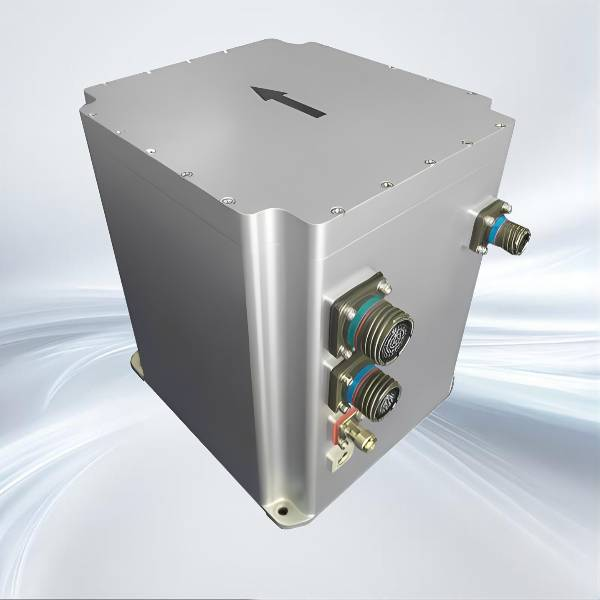

El sistema de navegación integrado de fibra óptica JIO-F100S está compuesto por un giroscopio de fibra óptica de circuito cerrado de alta precisión, un acelerómetro flexible de cuarzo y una placa receptora GNSS de alta gama, a través de la fusión y guía de múltiples sensores Realización del algoritmo de cálculo aéreo, que proporciona alta precisión Actitud de navegación, información de velocidad y posición a la información del mundo exterior para cumplir con los requisitos de control y medición de alta precisión. Bienvenido a comprar nuestro sistema de navegación integrado por satélite de niebla de giroscopio de fibra óptica.
Modelo:JIO-F100S
Enviar Consulta Descargar PDF
Descripción del Producto
Características del sistema de navegación integrado por satélite de niebla de giroscopio de fibra óptica
El sistema de navegación integrado de fibra óptica JIO-F100S está compuesto por un giroscopio de fibra óptica de circuito cerrado de alta precisión, un acelerómetro flexible de cuarzo y una placa receptora GNSS de alta gama, a través de la fusión y guía de múltiples sensores Realización del algoritmo de cálculo aéreo, que proporciona alta precisión Actitud de navegación, información de velocidad y posición a la información del mundo exterior para cumplir con los requisitos de control y medición de alta precisión.
La instalación de JIOPTICS de giroscopio de fibra óptica para proporcionar flexibilidad de integración fácil, y nuestro kit de herramientas de desarrolladores para la creación rápida de prototipos, no solo cumple con los requisitos de especificación, también proporciona un rendimiento de alta calidad que satisface la demanda de los usuarios finales.
La instalación de JIOPTICS de giroscopio de fibra óptica para proporcionar flexibilidad de integración fácil, y nuestro kit de herramientas de desarrolladores para la creación rápida de prototipos, no solo cumple con los requisitos de especificación, también proporciona un rendimiento de alta calidad que satisface la demanda de los usuarios finales.
Nuestros servicios
JIOPTICS es un equipo profesional y eficiente. Proporcione servicios de OEM/ODM para usted, contáctenos para personalizar su exclusivo giroscopio de fibra óptica
Características del producto
- Precisión de grado de navegación de 0,8 millas por hora
- Selección multimodo, modo vehículo/modo avión
- Alineación inicial estática 3min / Alineación inicial base agitada 8min
- Autocomprobación de fallas
- Interfaces ricas, soporte RS232, RS422, CAN y otras interfaces estándar
- Alta fiabilidad
- Selección multimodo, modo vehículo/modo avión
- Alineación inicial estática 3min / Alineación inicial base agitada 8min
- Autocomprobación de fallas
- Interfaces ricas, soporte RS232, RS422, CAN y otras interfaces estándar
- Alta fiabilidad
Escenarios de aplicación
-Sistema de excavación inteligente en zona minera
- Navegación inercial básica para UAV grandes
- brújula marina
- orientación de armas autopropulsadas
- Posicionamiento y orientación del vehículo
- Medición móvil de alta precisión
- Plataforma estable y de alta precisión.
- Navegación inercial básica para UAV grandes
- brújula marina
- orientación de armas autopropulsadas
- Posicionamiento y orientación del vehículo
- Medición móvil de alta precisión
- Plataforma estable y de alta precisión.
Características electricas
-Fuente de alimentación eléctrica: 24V DC (valor típico)
-Reze power: 1.5W (valor máximo)
-La ondulación: 100mv (valor máximo)
-Reze power: 1.5W (valor máximo)
-La ondulación: 100mv (valor máximo)
Características electricas
- Fuente de alimentación: 24~36V CC (típ.)
- Potencia nominal: 30W (máx.)
- Potencia nominal: 30W (máx.)
Dimensiones mecánicas
Parámetros técnicos
| Atributos |
Parámetro |
Índice |
| Mantener la posición |
Combinación de odómetro |
0.001D (D es el kilometraje) |
| combinación GNSS |
1,2 m |
|
| Pura inercia |
0.8nmile/h |
|
| Precisión de actitud |
Alineación inicial |
0.003° |
| mantener la actitud (GNSS deshabilitado, pura inercia) |
0.002°/10minï¼RMSï¼ |
|
| Potencia transitoria |
â¤100W ( |
|
| Liderear Punteria |
norte egoísta |
0,05°×seg(Lati), donde Lati significa latitud (RMS) |
| Control de rumbo (GNSS deshabilitado, pura inercia) |
0.003°/10minï¼RMSï¼ |
|
| Precisión de velocidad |
retención de velocidad (GNSS deshabilitado, pura inercia) |
0,3 m/s/10 minï¼RMSï¼ |
| Giroscopio de fibra óptica |
Rango de medición |
±400°/segundo |
| Estabilidad de sesgo cero |
â¤0.01°/h |
|
| Acelerómetro flexible de cuarzo |
Rango de medición |
±20g |
| Estabilidad de sesgo cero |
â¤20µg (promedio de 10 s) |
|
| Interface de comunicación |
RS232 |
1 canal (tasa de baudios 9,6 kbps~921,6 kbps, predeterminado 115,2 kbps Frecuencia hasta 1000Hz, por defecto 200Hz) |
|
|
RS422 |
6 canales (tasa de baudios 9,6 kbps~921,6 kbps, predeterminado 115,2 Kbps Frecuencia hasta 1000Hz, por defecto 200Hz) |
| Propiedades estructurales |
Tamaño |
199 mm × 180 mm × 219,5 mm (L×An×Al) |
| Peso |
Un solo conjunto de navegación inercial no pesa más de 8,0 kg (opcional para aplicaciones de aviación no pesa más de 6,5 kg) |
|
| Entorno de uso |
Temperatura de almacenamiento |
-40â~65â |
| Humedad relativa |
â¤80% |
