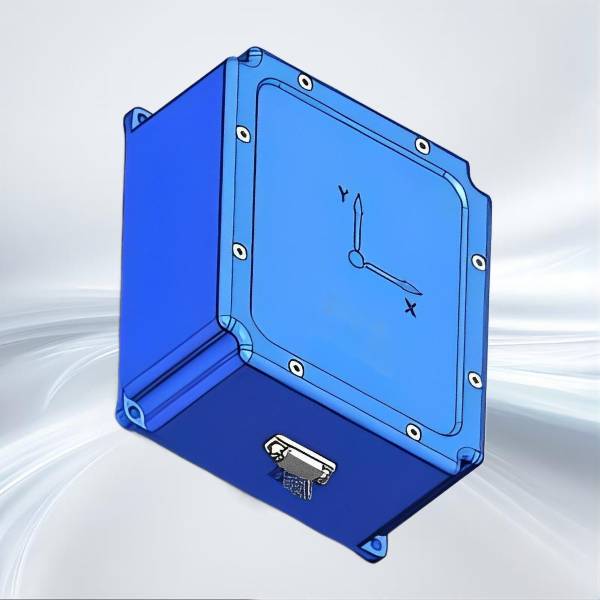

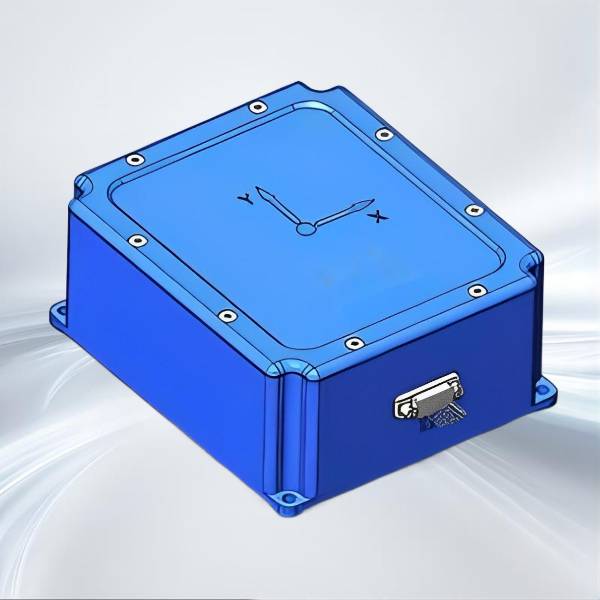

Características del sistema de medición de actitud de niebla de giroscopio de fibra óptica
JIO-FOG100A es un sistema de medición triaxial de actitud de libertad basado en tecnología micromecánica (MEMS), giroscopio MEMS de alto rendimiento incorporado y acelerómetro MEMS, a través del algoritmo de filtrado calcula el ángulo de inclinación, el ángulo de balanceo y el ángulo de rumbo del portador en tiempo real.
Combinado opcionalmente con un magnetómetro para lograr una búsqueda del norte de alta precisión, y la velocidad angular de salida de 3 ejes y la aceleración de 3 ejes se utilizan para el control de movimiento.
JIOPTICS ofrece un conjunto completo de productos giroscópicos de fibra óptica que satisface una amplia gama de requisitos, desde grado táctico hasta grado de navegación.
La instalación de JIOPTICS de giroscopio de fibra óptica para proporcionar flexibilidad de integración fácil, y nuestro kit de herramientas de desarrolladores para la creación rápida de prototipos, no solo cumple con los requisitos de especificación, también proporciona un rendimiento de alta calidad que satisface la demanda de los usuarios finales.
Nuestros servicios
JIOPTICS es un equipo profesional y eficiente. Proporcione servicios de OEM/ODM para usted, contáctenos para personalizar su exclusivo giroscopio de fibra óptica
Producto característico
- Precisión de actitud superior a 0,1°
- Rango de medición de actitud ±90°
- Rango de temperatura de funcionamiento: -40~65â
- Ambiente de vibración: 10~2000Hz, 6g (RMS)
- Tipos de interfaz enriquecidos, compatible con RS232, RS422, CAN y otras interfaces estándar
- Diseño de sello a prueba de agua
Características electricas
- Fuente de alimentación: 5 V (típ.), entrada de voltaje amplio personalizable de 12 ~ 36 V
- Potencia nominal: 0,5 W (máx.)
- Ondulación: 100mV (pico a pico)
Dimensiones mecánicas
Parámetros técnicos
Parámetro
|
Condiciónes de la prueba
|
Valor típico
|
valor máximo
|
Unidad
|
Rango de medición dinámico
|
|
|
450
|
º/s
|
Estabilidad de sesgo cero
|
Varianza de Allan, eje Z
|
0.8
|
|
º/hora
|
Varianza de Allan, eje X y eje Y
|
1.6
|
|
º/hora
|
Promedio de 10 s, eje X, Y (-40â~ 80â, temperatura constante)
|
6
|
|
º/hora
|
Promedio de 1 s, eje X, Y (-40â~ 80â, temperatura constante)
|
9
|
|
º/hora
|
Compensación cero
|
Rango de compensación cero
|
±0,2
|
|
º/s
|
Cambio de polarización cero en todo el rango de temperatura
|
±0,06
|
|
º/s
|
Repetibilidad de inicio a inicio
|
0.006
|
|
º/s
|
Repetición de inicio día a día
|
0.009
|
|
º/s
|
Influencia de la aceleración lineal en el sesgo cero
|
0.002
|
|
º/s
|
La influencia de la vibración en el desplazamiento cero, el cambio antes y después de la vibración
|
0.002
|
|
º/s
|
La influencia de la vibración en el desplazamiento cero, el cambio antes de la vibración
|
0.002
|
|
º/s
|
Factor de escala
|
Precisión del factor de escala, eje Z
|
0.3
|
|
%
|
Precisión del factor de escala, eje X, Y
|
0.6
|
|
%
|
No linealidad del factor de escala, eje Z
|
0.01
|
|
%FS
|
No linealidad del factor de escala, eje X, Y
|
0.02
|
|
%FS
|
Paseo aleatorio de ángulo
|
|
0.001
|
|
°/âhr
|
Densidad de ruido
|
|
0.001
|
|
°/s/âhr
|
Resolución
|
|
3.052×10â7
|
|
º/s/LSB
|
Banda ancha
|
|
200
|
|
Hz
|
Parámetros del acelerómetro
Parámetro
|
Condiciónes de la prueba
|
Valor típico
|
valor máximo
|
Unidad
|
Rango de medición dinámico
|
|
16
|
|
g
|
Estabilidad de sesgo cero
|
Varianza de Allan
|
0.03
|
|
miligramos
|
Promedio de 10 s (-40â~ 80â, temperatura constante)
|
0.2
|
|
miligramos
|
Promedio de 1 s (-40â~ 80â, temperatura constante)
|
0.3
|
|
miligramos
|
Compensación cero
|
Rango de compensación cero
|
5
|
|
miligramos
|
Variación de compensación cero (pico a pico) en todo el rango de temperatura
|
5
|
|
miligramos
|
Repetibilidad de inicio a inicio
|
0.5
|
|
miligramos
|
Repetición de inicio día a día
|
0.8
|
|
miligramos
|
Coeficiente de temperatura de polarización cero
|
0.05
|
0.1
|
mg/â
|
Factor de escala
|
Precisión del factor de escala
|
0.5
|
|
%
|
No linealidad del factor de escala
|
0.1
|
|
%FS
|
Caminata aleatoria de velocidad
|
|
0.029
|
|
m/s/âhr
|
Densidad de ruido
|
|
0.025
|
|
mg/âHz
|
Resolución
|
|
1.221×10â8
|
|
g/LSB
|
Banda ancha
|
|
200
|
|
Hz
|
Parámetros del magnetómetro (opcional)
Parámetro
|
Condiciónes de la prueba
|
Valor típico
|
valor máximo
|
Unidad
|
Rango de medición dinámico
|
|
2.5
|
|
gauss
|
Compensación cero
|
Entorno no magnético
|
15
|
|
mgauss
|
Liderear Punteria
Parámetro
|
Condiciónes de la prueba
|
Valor típico
|
valor máximo
|
Unidad
|
Precisión de rumbo magnético
|
|
0.5
|
|
°
|
Precisión de actitud horizontal
Parámetro
|
Condiciónes de la prueba
|
Valor típico
|
valor máximo
|
Unidad
|
Precisión del ángulo de inclinación
|
|
0.1
|
|
°
|
Precisión del ángulo de balanceo
|
|
0.1
|
|
°
|
