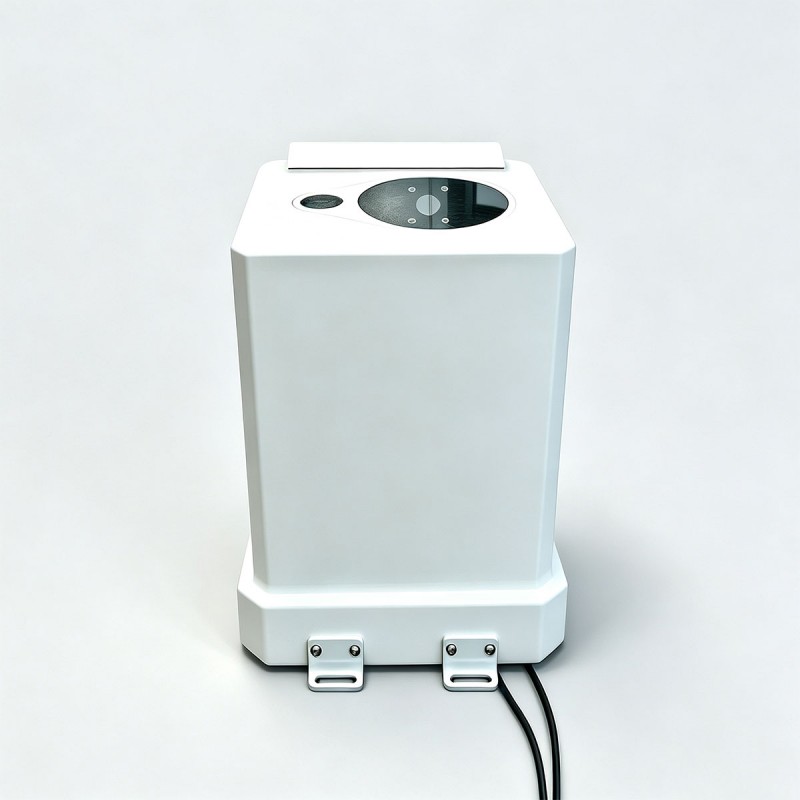

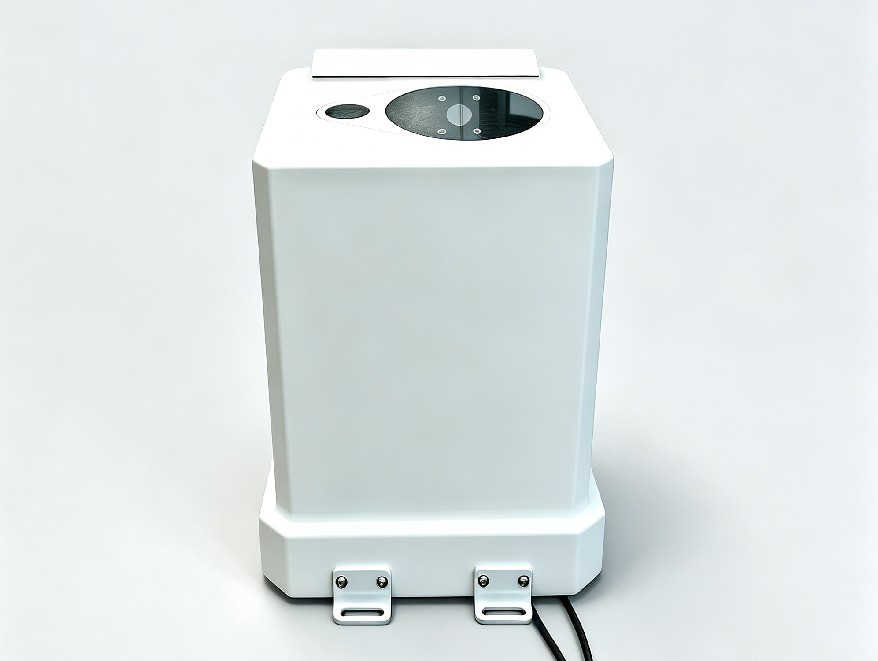

Ceilómetro Lidar para Meteorología

Rango máximo de detección de nubes: 49210 pies
Resolución espacial: 5m
Capas de nubes detectables: 5 capas

Observación meteorológica y predicción del tiempo.
Soporte meteorológico para la aviación (aeropuertos, helipuertos)
Soporte meteorológico marino (barcos, plataformas marinas)
Apoyo meteorológico militar
Vigilancia ambiental (aerosoles atmosféricos, contaminantes)
Modificación del clima (guía para operaciones de mejora de la lluvia)
Investigación y educación científicas (formación en ciencias atmosféricas y teledetección)
Medición de la cobertura integral de nubes.

Nota: Este producto ha obtenido la certificación pertinente de la autoridad meteorológica. Sus especificaciones de rendimiento, adaptabilidad ambiental y precisión de medición cumplen con los requisitos de los estándares de observación meteorológica. Los datos de medición son fiables y la unidad funciona de forma estable, lo que proporciona una garantía de seguimiento fiable para los servicios de observación meteorológica.

El ceilómetro láser STA-LC56 es un lidar de dispersión Mie. Adopta el efecto de dispersión Mie de partículas de aerosol atmosférico en láser para detectar aerosoles como polvo y partículas de niebla en la atmósfera inferior por debajo de 15 kilómetros (49210 pies). En comparación con otros mecanismos de dispersión, la dispersión de Mie presenta una sección transversal de dispersión más grande y señales de eco más fuertes. Dado que la mayoría de las partículas de aerosoles atmosféricos se distribuyen a bajas altitudes, la detección se puede realizar cómodamente. El instrumento se utiliza para observar la altura de la base de las nubes y la cantidad de nubes integradas en aeropuertos, barcos, vehículos topográficos móviles, estaciones meteorológicas y otros escenarios.

Operando según el principio de alcance láser, el ceilómetro emite pulsos láser periódicos a la atmósfera. El receptor captura señales de eco retrodispersadas de las nubes y la atmósfera. El procesador procesa y calcula inversamente las señales recibidas para obtener coeficientes de extinción atmosférica a diferentes altitudes, a fin de identificar capas de nubes y calcular la altura de la base de las nubes.

Funciones principales
a) Puede medir y mostrar la altura de la base de las nubes, el espesor de la capa de nubes y la altura de la capa límite atmosférica en tiempo real, y generar datos de visibilidad vertical en condiciones de cielo oscurecido.
b) Admite la detección de nubes multicapa, identifica y mide hasta 5 capas de nubes y genera sincrónicamente la altura de la base de las nubes, el espesor de las nubes y la cantidad de nubes integradas de cada capa.
c) Está equipado con una función de autoverificación automática para monitorear el estado operativo y los parámetros de trabajo de los componentes principales, asegurando un funcionamiento estable del equipo.
d) Admite la configuración de parámetros a través de software de terminal externo y cuenta con protección de apagado. Todos los parámetros configurados se pueden guardar permanentemente sin pérdida después de un corte de energía.
e) El formato de los datos de salida cumple totalmente con las especificaciones del ceilómetro especificadas en el Diccionario de datos de observación meteorológica de superficie, logrando una salida de datos estandarizada y un acoplamiento conveniente con los sistemas comerciales meteorológicos.
f) Integrado con funciones de control automático inteligente que incluyen autolimpieza de lentes ópticas y autocalentamiento del equipo, que se adapta a entornos de trabajo complejos al aire libre.
g) El almacenamiento de datos incorporado admite el registro y la preservación continua de datos de monitoreo históricos durante no menos de 3 meses, lo que facilita la revisión y el análisis de datos.

Diagrama de evolución de la nube

Visualización de curvas
