Anillo láser gyroscope-jio70

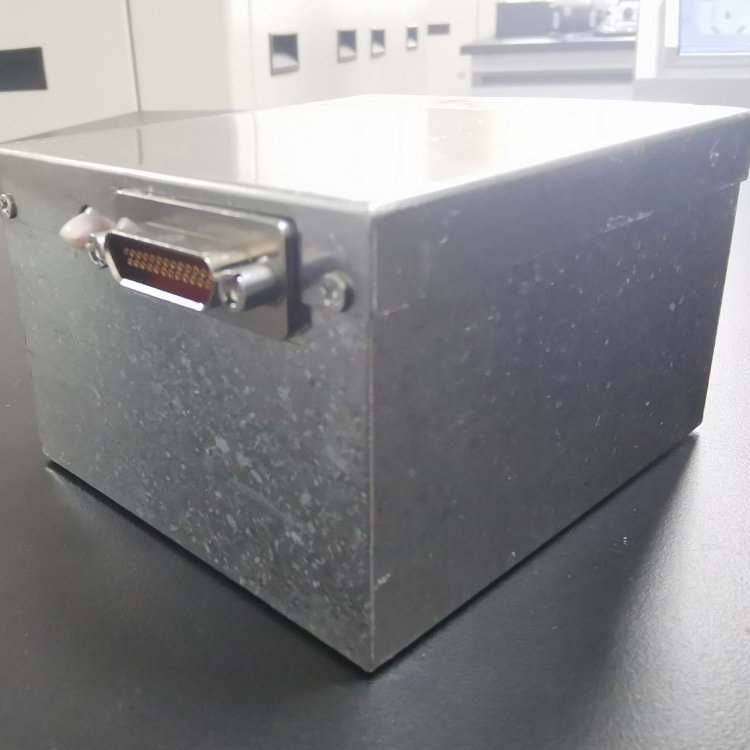

Ring Laser Gyroscope-Jio70 es una máquina digital de doble frecuencia de alta precisión que sacude el giroscopio láser producido por nuestra empresa. Tiene las ventajas de alta precisión, fuente de alimentación simple, alta integración y salida digital. Puede medir el movimiento angular de la onda portadora alrededor del eje sensible y salir de dos ondas cuadradas cuadradas. Se puede utilizar ampliamente en la integración del posicionamiento/navegación, vigilancia/reconocimiento, control de incendios y control de vuelo de misiles y sus cohetes de transporte, aviones, vehículos aéreos no tripulados, barcos, barcos, vehículos blindados y otros campos.
Modelo:JIO70-RLG
Enviar Consulta
Descripción del Producto
Ring Laser Gyroscope-Jio70 está disponible en modelos A, B y C para satisfacer sus diferentes necesidades.
Funciones
Mida el ángulo de rotación alrededor de su eje sensible y genere dos ondas cuadradas ortogonales.
Actuación
El giroscopio láser de tipo Jio50 se muestra en la Tabla 1
Tabla 1 Indicadores técnicos principales de Gyro
Tabla 1 Indicadores técnicos principales de Gyro
| número de serie | parámetro | unidad | Grado A | Grado B | Grado C | Observación |
| 1 | Sesgo cero | °/h | ≤0.5 | / | ||
| 2 | estabilidad de sesgo | °/h | ≤0.3 % | ≤0.5 % | ≤0.8 % | 100s, 1c |
| 3 | Repetibilidad de sesgo cero | °/h | ≤0.3 % | ≤0.5 % | ≤0.8 % | 1s |
| 4 | coeficiente de caminata aleatoria | °/H 1/2 | ≤0.5 ‰ | ≤0.7 ‰ | ≤1.5 ‰ | / |
| 5 | Factor de escala | "/legumbres | 2.568 |
|
||
| 6 | Factor de escala no linealidad | PPM | ≤3 | / | ||
| 7 | Repetibilidad del factor de escala | PPM | ≤3 | 1s | ||
| 8 | Sensibilidad magnética | °/(H · GS) | ≤2 ‰ | / | ||
| 9 | Tasa angular de entrada máxima | °/S | ≥ ± 400 | / | ||
| 1 0 | Hora de inicio | el s | ≤10 |
|
||
Adaptabilidad ambiental
a) Temperatura de trabajo: -40 ℃ ~ + 65 ℃
b) Temperatura de almacenamiento: -45 ℃ ~ + 85 ℃
c) vibración: 9.6 g en total;
d) Choque: 30g/11ms (medio sinuso) o 75 g/6ms (medio sinuso);
E) Baja presión: 5000m sobre el nivel del mar.
b) Temperatura de almacenamiento: -45 ℃ ~ + 85 ℃
c) vibración: 9.6 g en total;
d) Choque: 30g/11ms (medio sinuso) o 75 g/6ms (medio sinuso);
E) Baja presión: 5000m sobre el nivel del mar.
| Frecuencia (Hz) | 10 | 100 | 200 | 300 | 400 | 500 | 800 | 2000 |
| Densidad espectral de potencia (G 2 /Hz) | 0.1 | 0.6 | 0.2 | 0.06 | 0.04 | 0.02 | 0.005 | -6db |
Fuente de alimentación e interfaz eléctrica
a) Fuente de alimentación
Tipo: ± 5V, +15V
Requisitos: +5V - Current 180MA, estabilidad ± 50mV, Ripple <50mV
-5V - corriente 60 mA, estabilidad ± 50mV, ondulación <50mV
+15V - corriente 240 mA, estabilidad ± 100mV, ondas <100mV
b) Consumo de energía: <6W
C) Tipo de interfaz eléctrica: J30J-25ZKP
d) Definición de la interfaz: la definición de pines de interfaz eléctrica se muestra en la Tabla 2.
Tipo: ± 5V, +15V
Requisitos: +5V - Current 180MA, estabilidad ± 50mV, Ripple <50mV
-5V - corriente 60 mA, estabilidad ± 50mV, ondulación <50mV
+15V - corriente 240 mA, estabilidad ± 100mV, ondas <100mV
b) Consumo de energía: <6W
C) Tipo de interfaz eléctrica: J30J-25ZKP
d) Definición de la interfaz: la definición de pines de interfaz eléctrica se muestra en la Tabla 2.
Tabla 2 Tabla de definición de interfaz eléctrica
| número de alfiler | definición | Observación |
| 1 | +15V | entrada de energía |
| 2 | +15vgnd | +15 V |
| 3 | CAROLINA DEL NORTE | nulo |
| 4 | Gnd | +5V, -5V Power Ground |
| 5 | CAROLINA DEL NORTE | nulo |
| 6 | +5v | entrada de energía |
| 7 | -5v | entrada de energía |
| 8 | AGOSTO | Señal de salida de onda cuadrada 1 (nivel TTL) |
| 9 | COMBATE | Señal de salida de onda cuadrada 2 (nivel TTL) |
| 10 | Tmp3 | Termómetro de resistencia de platino 3 |
| 11 | Toma | 3 Terminales comunes de resistencia al platino |
| 12 | TMP1 | Resistencia del platino 1 |
| 13 | TMP2 | Resistencia de platino 2 |
| 14 | +15V | entrada de energía |
| 15 | +15vgnd | +15 V |
| 16 | CAROLINA DEL NORTE | nulo |
| 17 | Gnd | +5V, -5V Power Ground |
| 18 | CAROLINA DEL NORTE | nulo |
| 19 | +5v | entrada de energía |
| 20 | -5v | entrada de energía |
| veintiuno | AGOSTO | Señal de salida de onda cuadrada 1 (nivel TTL) |
| Veintidós | COMBATE | Señal de salida de onda cuadrada 2 (nivel TTL) |
| veintitrés | Gnd | +5V, -5V Power Ground |
| veinticuatro | CAROLINA DEL NORTE | Top giratorio |
| 25 | CAROLINA DEL NORTE | Top giratorio |
| Los modelos de resistencias de platino 1, 2 y 3 son PT1000 | ||
Fiabilidad
MTBF: 10000h
Tiempo de trabajo continuo: el tiempo de trabajo continuo no es menos de 24 horas después del poder.
Tiempo de trabajo continuo: el tiempo de trabajo continuo no es menos de 24 horas después del poder.
Forma e interfaz mecánica
a) Peso: ≤900 ± 100g

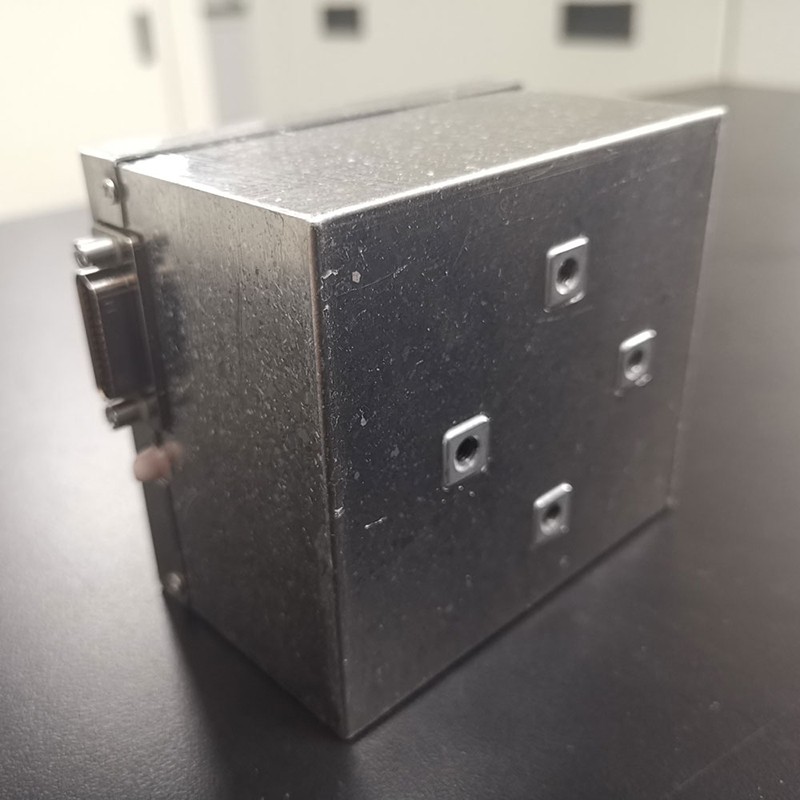

b) Forma e interfaz mecánica: como se muestra en la Figura 1.
b) Forma e interfaz mecánica: como se muestra en la Figura 1.
