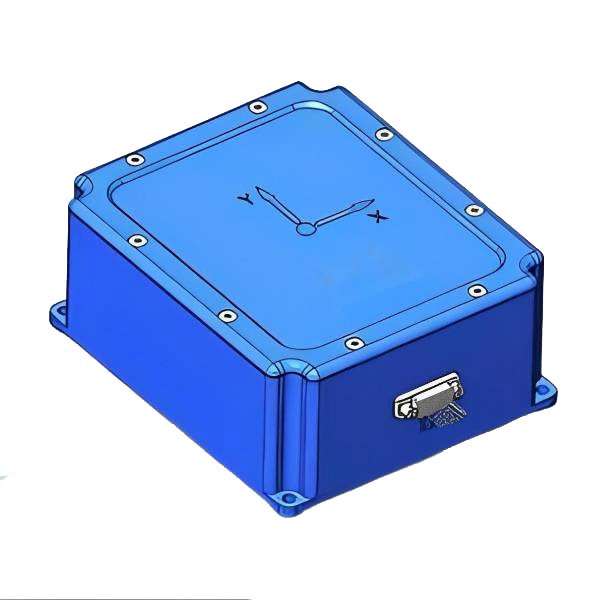

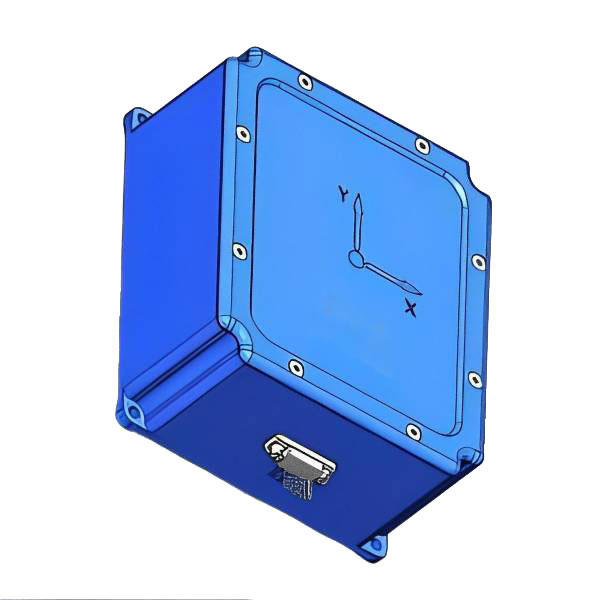

Sistema de medición de giroscopio de fibra óptica

El sistema de medición de giroscopio-actitud de fibra óptica JIO-FOG100A es una actitud triaxial de libertad basada en el sistema de medición de tecnología microgecánica (MEMS), el giroscopio MEMS de alto rendimiento incorporado y el acelerómetro MEMS, a través del algoritmo de filtrado calcula el ángulo de cabeceo, el ángulo de rollo y el ángulo de cabeza de la portada en el tiempo real.

Modelo:JIO-FOG100A

Enviar Consulta

Descripción del Producto

Opcionalmente, coincidía con un magnetómetro para lograr un hallazgo norte de alta precisión, y la velocidad angular de 3 ejes de salida y la aceleración de 3 ejes se usan para el control de movimiento.
Jioptics ofrece una suite de productos Gyro Gyro de fibra completa que sirve a una amplia gama de requisitos, desde el grado táctico hasta la navegación.
Instalación de Jioptics de Gyroscope de fibra óptica para proporcionar facilidad de flexibilidad de integración, y nuestro kit de herramientas de desarrolladores para obtener prototipos rápidos, no solo cumplen con los requisitos de especificación, también proporciona un rendimiento de alta calidad que satisface la demanda de usuarios finales.

Nuestros servicios

Jioptics es un equipo profesional y eficiente. Proporcione servicios OEM/ODM para usted, contáctenos para personalizar su exclusivo giroscopio de fibra óptica

Característica del producto

- Mejor de 0.1 ° Precisión de actitud
- Rango de medición de actitud ± 90 °
- Rango de temperatura de funcionamiento: -40 ~ 65 ℃
- Entorno de vibración: 10 ~ 2000Hz, 6g (RMS)
- Tipos de interfaz ricos, soporte RS232, RS422, CAN y otras interfaces estándar
- Diseño de sellos impermeables

Características eléctricas

- Fuente de alimentación: 5V (Typ.), Entrada de voltaje ancho personalizable 12 ~ 36V
- potencia nominal: 0.5W (máximo)
-Ripple: 100mv (pico a pico)

Dimensiones mecánicas

Parámetros técnicos del sistema de medición de giroscopio óptico

Parámetro	Condición de prueba	Valor típico	Valor máximo	Unidad
Rango de medición dinámica			450	º / s
Estabilidad de sesgo cero	Varianza de Allan, eje z	0.8		º/H
	Varianza de Allan, eje X y eje Y	1.6		º/H
	10s promedio, eje x, y (-40 ℃ ~+80 ℃, temperatura constante)	6		º/H
	1s promedio, eje x, y (-40 ℃ ~+80 ℃, temperatura constante)	9		º/H
Desplazamiento cero	Rango de compensación cero	± 0.2		º / s
	Cambio de sesgo cero en el rango de temperatura completo	± 0.06		º / s
	Inicio de la repetibilidad	0.006		º / s
	Repetición de inicio diario	0.009		º / s
	Influencia de la aceleración lineal en sesgo cero	0.002		º / s
	La influencia de la vibración en el desplazamiento cero, el cambio antes y después de la vibración	0.002		º / s
	La influencia de la vibración en el desplazamiento cero, el cambio antes de la vibración	0.002		º / s
Factor de escala	Precisión del factor de escala, eje z	0.3		%
	Precisión del factor de escala, eje x, y	0.6		%
	Factor de escala no linealidad, eje z	0.01		%FS
	Factor de escala no linealidad, eje x, y	0.02		%FS
Ángulo caminar aleatorio		0.001		°/√hr
Densidad de ruido		0.001		°/S/√Hr
Resolución		3.052 × 10−7		º/S/LSB
Ancho de banda		200		Hz

Parámetros del acelerómetro

Parámetro	Condición de prueba	Valor típico	Valor máximo	Unidad
Rango de medición dinámica		16		g
Estabilidad de sesgo cero	Varianza de Allan	0.03		mg
	Promedio de 10s (-40 ℃ ~+80 ℃, temperatura constante)	0.2		mg
	1s promedio (-40 ℃ ~+80 ℃, temperatura constante)	0..3		mg
Desplazamiento cero	Rango de compensación cero	5		mg
	Variación de desplazamiento cero (pico a pico) en el rango de temperatura completo	5		mg
	Inicio de la repetibilidad	0.5		mg
	Repetición de inicio diario	0.8		mg
	Coeficiente de temperatura de sesgo cero	0.05	0.1	mg/℃
Factor de escala	Precisión del factor de escala	0.5		%
Factor de escala	Factor de escala no linealidad	0.1		%FS
Caminata aleatoria de velocidad		0.029		m/s/√hr
Densidad de ruido		0.025		mg/√hz
Resolución		1.221 × 10−8		G/LSB
Ancho de banda		200		Hz

Parámetros del magnetómetro (opcional)

Parámetro	Condición de prueba	Valor típico	Valor máximo	Unidad
Rango de medición dinámica		2.5		gauss
Desplazamiento cero	Ambiente no magnético	15		mgauss

Precisión

Parámetro	Condición de prueba	Valor típico	Valor máximo	Unidad
Precisión del rumbo magnético		0.5		°

Precisión de la actitud horizontal

Parámetro	Condición de prueba	Valor típico	Valor máximo	Unidad
Precisión del ángulo de lanzamiento		0.1		°
Precisión del ángulo de rollo		0.1		°
