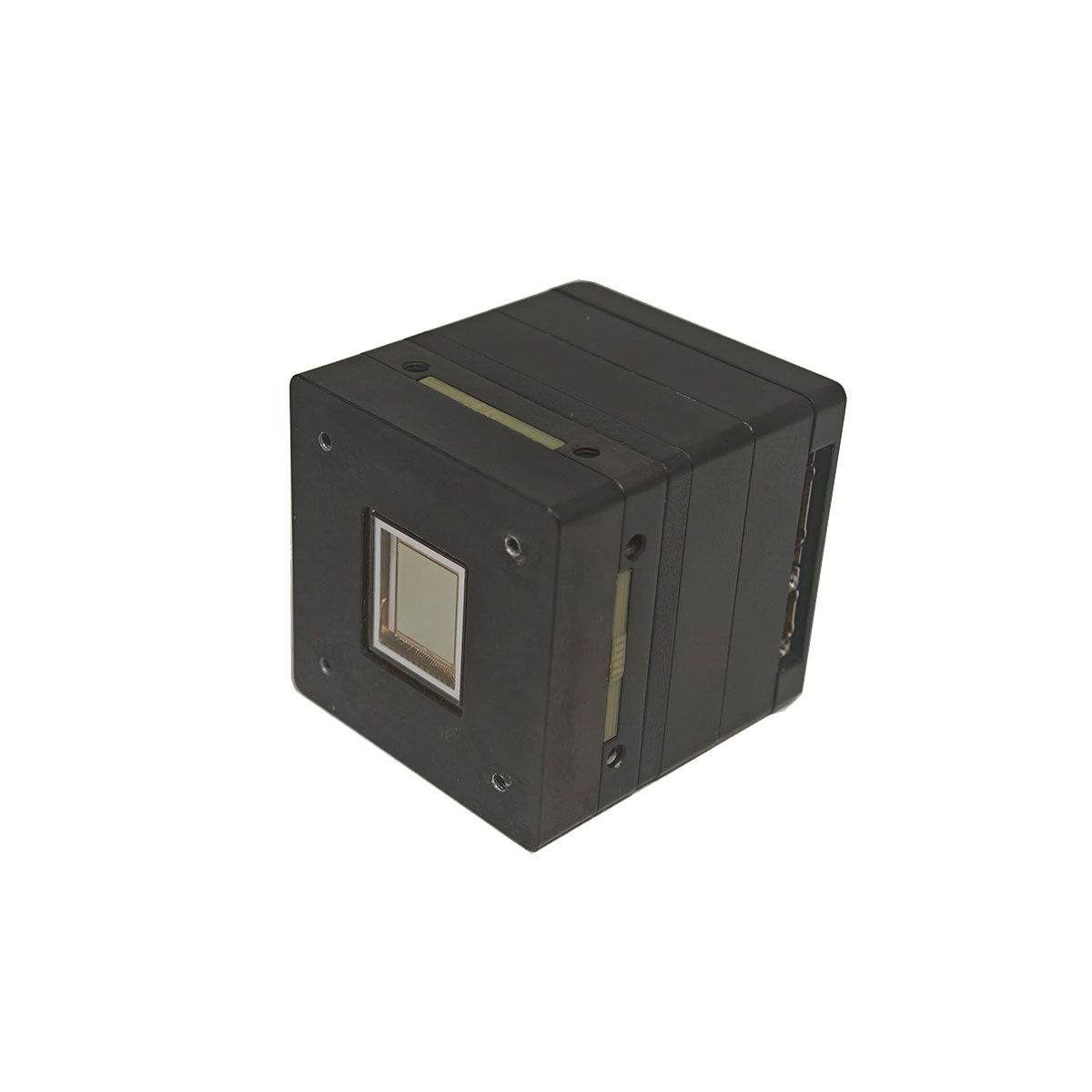

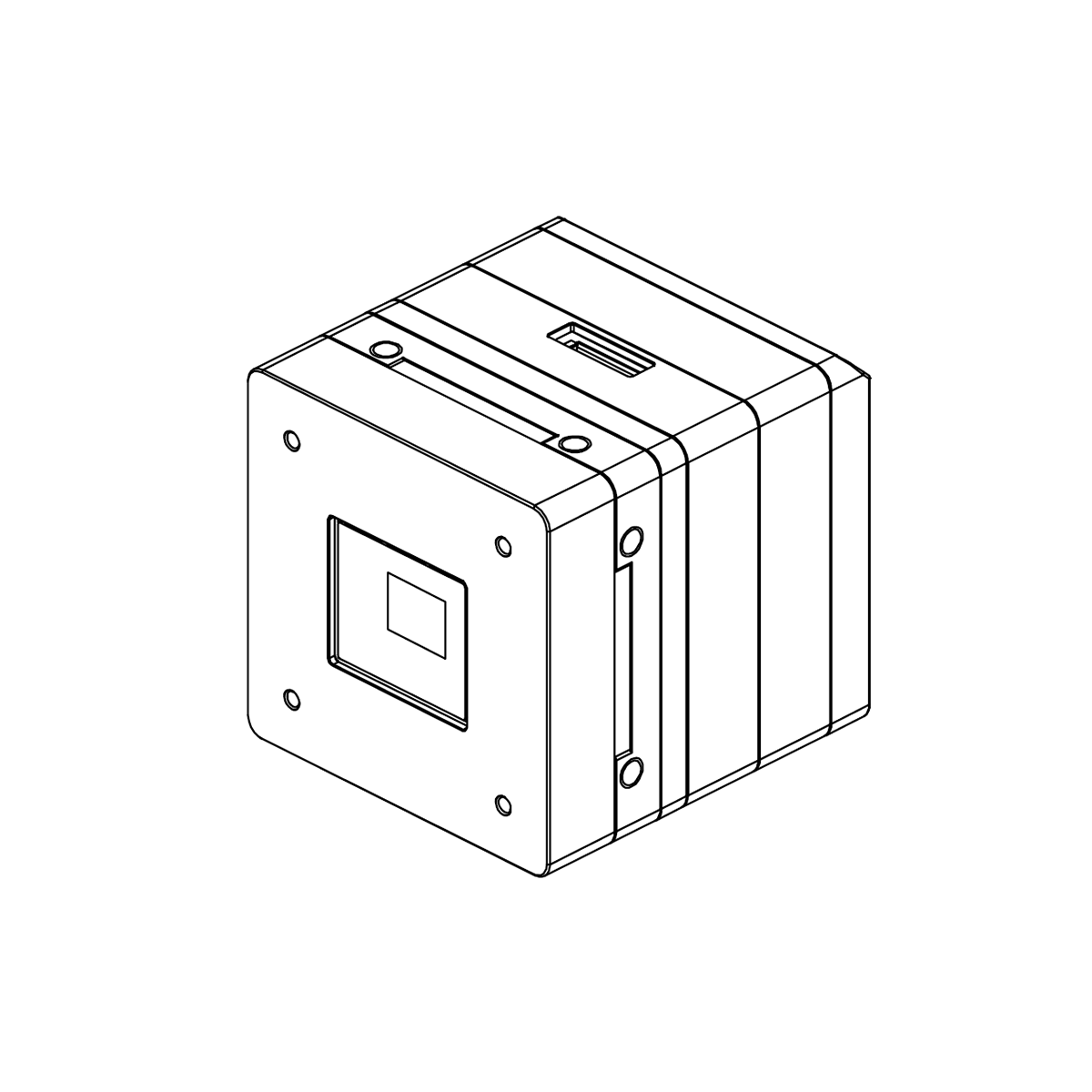

Mini cámaras SWIR InGaAs de 640 × 512

El módulo de imágenes infrarrojas tipo mini STA-G640SW-IGA se basa en el detector de infrarrojos SW 640 × 512 y es compatible con la mayoría de los tipos similares de detectores de infrarrojos. Puede transformar la radiación infrarroja en una imagen visualizada. Las ricas funcionalidades e interfaces, el tamaño compacto y el bajo consumo de energía facilitan su uso para la integración del sistema y el desarrollo secundario. Se utiliza en diversas aplicaciones de seguridad y vigilancia, patrulla fronteriza, carga de vehículos aéreos no tripulados e I+D.

Enviar Consulta

Descripción del Producto

Las principales características y especificaciones son las siguientes.

Modelo	STA-G640SW-IGA
Resolución de imagen	640×512
Tamaño de paso	15um
Rango espectral	0,8~1,7 micras
Dimensiones	40 mm × 40 mm × 43,1 mm
Peso	≤ 0,3Kg
Velocidad de fotogramas de salida de imagen	50 Hz (predeterminado)
Interfaces de salida de vídeo	Camera Link/SDI (digital), se pueden personalizar otros
Tipo de salida de imagen	8 bits (predeterminado) o 14 bits seleccionables
Consumo de energía	≤5W (estado estacionario)
Polaridad de la imagen	Blanco intenso/Negro intenso/pseudocolor
	Mejora de detalles digitales
	Mejora del contraste de la imagen
	Filtrado de imágenes y eliminación de ruido
Integración de imágenes	Modificación automática/manual del tiempo de integración
	Sincronización interna o sincronización externa
	NUC de uno y dos puntos, los parámetros de corrección se pueden fijar
	Reemplazo automático/manual de píxeles muertos
	Proporciona imágenes de prueba, como gradiente de nivel de gris, objetivo de franja y tablero de ajedrez.
	Rollover de imagen, duplicación, congelación y zoom digital
	Superposición/eliminación de punto de mira
Temperatura de funcionamiento	-40~+60℃
Temperatura de almacenamiento	-55~+70℃
Humedad	0% ~ 80% humedad relativa
Interfaces y fuente de alimentación
Salida de vídeo digital	Enlace de cámara a 8 bits/Enlace de cámara a 14 bits, SDI
Salida de vídeo SDI	720P@50Hz, resolución de pantalla efectiva 640×512.
Interfaz de comunicación	RS422
Sincronización externa	RS422
Fuente de alimentación	12 VCC (nominales)

Nota: Las cámaras SWIR se pueden personalizar. Si es necesario ajustar los parámetros, comuníquese con el equipo de Jioptics.

Características
Puerta de salida de imagen

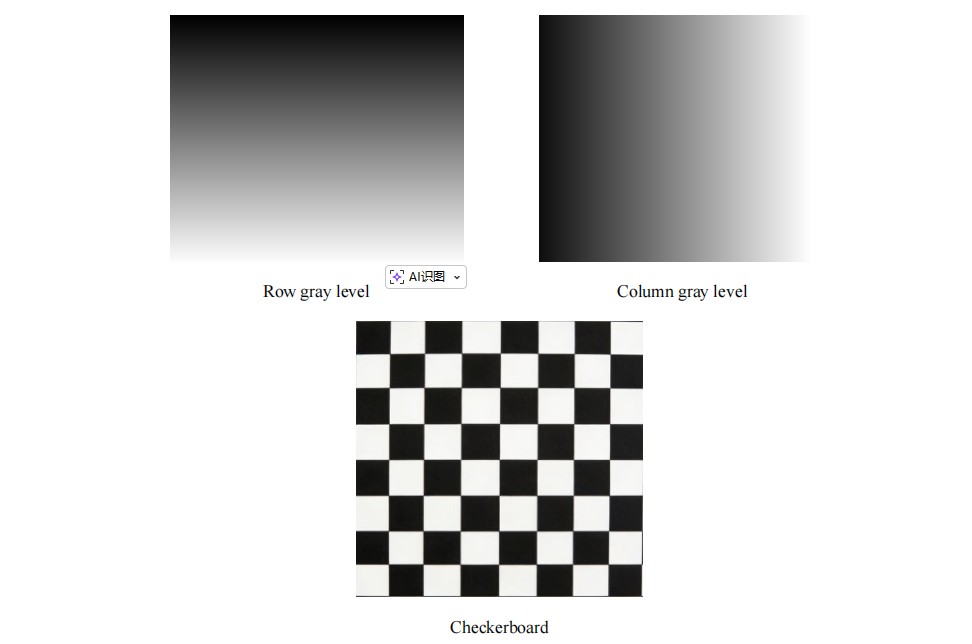

El módulo proporciona la función de control en línea de la imagen IR en tiempo real y de las imágenes de prueba. Las interfaces de vídeo analógico y digital se cambian sincrónicamente con la activación de la salida de imagen. Esta característica también es personalizable. Hay 7 tipos de imágenes de prueba, incluido el nivel de gris de fila y su mapa dinámico, el nivel de gris de columna y su mapa dinámico, el objetivo de fila de 5 cuadrados y su mapa dinámico, el objetivo de columna de 5 cuadrados y su mapa dinámico, y también el tablero de ajedrez.

Interfaces eléctricas
Definición del conector

La definición del conector y las instrucciones de cableado son las siguientes:
1) nombre del tipo: J63A-2F2-025-231-TH, conector correspondiente: J63A-212-025-161-JC1. La definición que se muestra a continuación,

Alfiler	Señal	Precauciones	Observación
1	Tierra		Tierra
13	Tierra
25	Tierra
8	CL_X3_P	Par trenzado	Enlace de cámara canal 3
20	CL_X3_N	Par trenzado	Enlace de cámara canal 3
9	CL_XCLK_P	Par trenzado	Enlace de cámara CLK
21	CL_XCLK_N	Par trenzado	Enlace de cámara CLK
10	CL_X2_P	Par trenzado	Enlace de cámara canal 2
22	CL_X2_N	Par trenzado	Enlace de cámara canal 2
11	CL_X1_P	Par trenzado	Canal de enlace de cámara 1
23	CL_X1_N	Par trenzado	Canal de enlace de cámara 1
12	CL_X0_P	Par trenzado	Canal de enlace de cámara 0
24	CL_X0_N	Par trenzado	Canal de enlace de cámara 0
2	CAROLINA DEL NORTE	CAROLINA DEL NORTE
14	CAROLINA DEL NORTE	CAROLINA DEL NORTE
3	CAROLINA DEL NORTE	CAROLINA DEL NORTE
15	CAROLINA DEL NORTE	CAROLINA DEL NORTE
4	CAROLINA DEL NORTE	CAROLINA DEL NORTE
16	CAROLINA DEL NORTE	CAROLINA DEL NORTE
5	CAROLINA DEL NORTE	CAROLINA DEL NORTE
17	CAROLINA DEL NORTE	CAROLINA DEL NORTE
6	CAROLINA DEL NORTE	CAROLINA DEL NORTE
18	CAROLINA DEL NORTE	CAROLINA DEL NORTE
7	CAROLINA DEL NORTE	CAROLINA DEL NORTE
19	CAROLINA DEL NORTE	CAROLINA DEL NORTE

2) nombre del tipo: J63A-2F2-015-231-TH, conector correspondiente: J63A-212-015-161-JC1. La definición que se muestra a continuación,

Alfiler	Señal	Precauciones	Observación
1	PGND	Par trenzado	PGND
2	PGND		PGND
4	ENERGÍA_ 12V		ENERGÍA+
11	ENERGÍA_ 12V		ENERGÍA+
9	Reserva -PGND	Par trenzado	Reservar
10	Reserva -POWER_ 12V	Par trenzado	Reservar
3	Esync_422Salida+	Par trenzado	Sincronización externa, salida 422
12	Esync_422Salida-	Par trenzado	Sincronización externa, salida 422
5	Esync_422Entrada+	Par trenzado	Sincronización externa, entrada 422
14	Esync_422Entrada-	Par trenzado	Sincronización externa, entrada 422
6	RS422 TXD-	Par trenzado	Salida IR RS422
13	RS422 TXD+	Par trenzado	Salida IR RS422
8	RS422 RXD-	Par trenzado	Entrada IR RS422
15	RS422 RXD+	Par trenzado	Entrada IR RS422
7	Tierra	CAROLINA DEL NORTE

3)Conector SDI: PP5, Nombre del tipo: MMCX_KWHD. La definición que se muestra a continuación,

Alfiler	Señal	Observación
1	IDE	Señal
2 、 3 、 4 、 5	AGND	Tierra

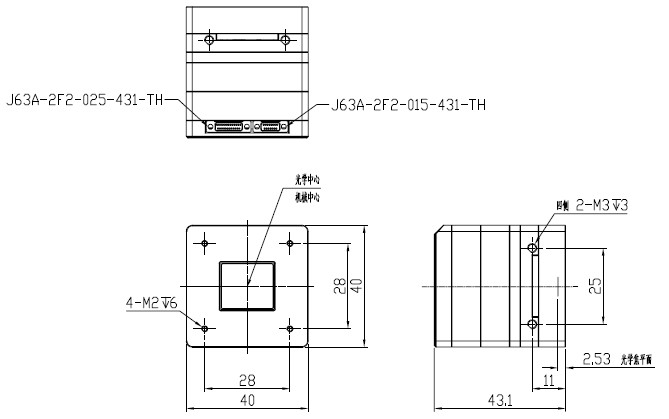

Dimensiones

La cámara incluye

Detector de infrarrojos SW	1 cada uno
Tablero de puerto externo	1 pieza
tablero de base de datos	1 pieza
Tablero publicitario	1 pieza
Placa de interfaz del detector	1 pieza
Cables de conexión interna	1 juego
