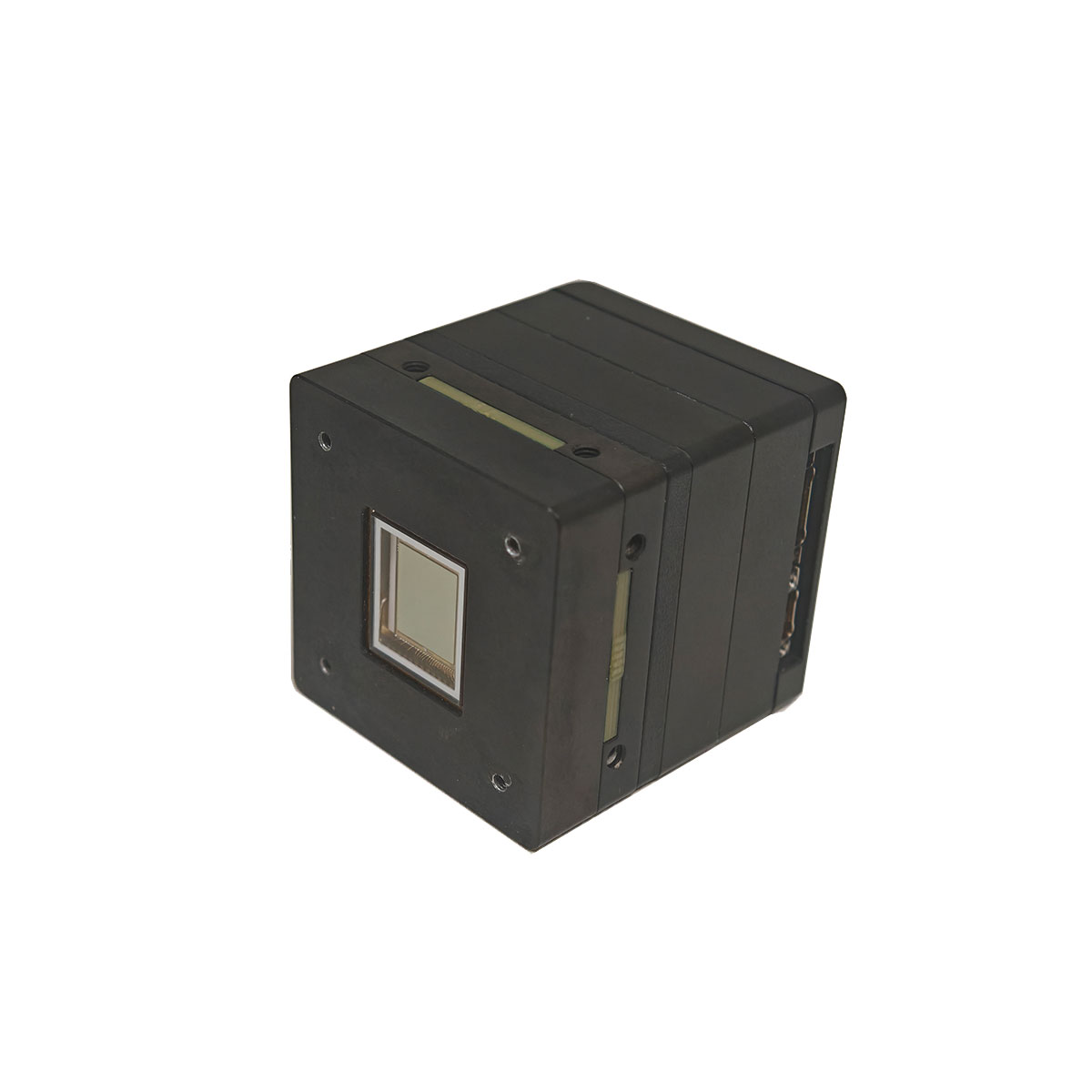

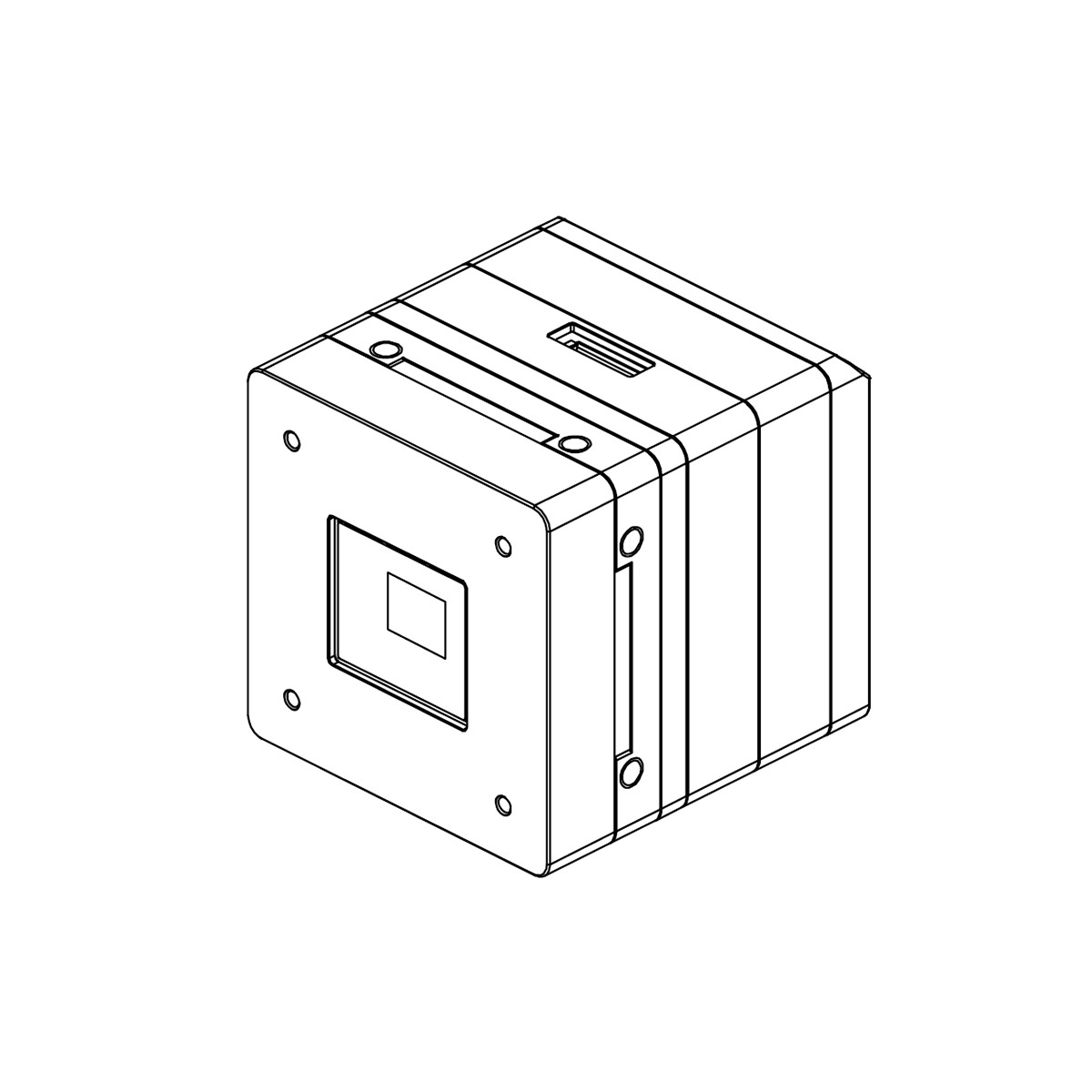

Minicámaras SWIR de 640×512
El módulo de imágenes infrarrojas STA-G640SW Mini se basa en el detector de infrarrojos SW 640 × 512 y es compatible con la mayoría de tipos similares de detectores de infrarrojos. Puede transformar la radiación infrarroja en una imagen visualizada. Las ricas funcionalidades e interfaces, el tamaño compacto y el bajo consumo de energía facilitan su uso para la integración del sistema y el desarrollo secundario. Se utiliza en diversas aplicaciones de seguridad y vigilancia, patrulla fronteriza, carga de vehículos aéreos no tripulados e I+D.
Enviar Consulta
Descripción del Producto
Las principales características y especificaciones son las siguientes.
| Modelo | STA-G640SW |
| Resolución de imagen | 640×512 |
| Tamaño de paso | 15um |
| Rango espectral | 0,8~1,7 micras |
| Dimensiones | 40 mm × 40 mm × 43,1 mm |
| Peso | ≤ 0,3Kg |
| Velocidad de fotogramas de salida de imagen | 50 Hz (predeterminado) |
| Interfaces de salida de vídeo | Camera Link/SDI (digital), se pueden personalizar otros |
| Tipo de salida de imagen | 8 bits (predeterminado) o 14 bits seleccionables |
| Consumo de energía | ≤5W (estado estacionario) |
| Polaridad de la imagen | Blanco intenso/Negro intenso/pseudocolor |
| Mejora de detalles digitales | |
| Mejora del contraste de la imagen | |
| Filtrado de imágenes y eliminación de ruido | |
| Integración de imágenes | Modificación automática/manual del tiempo de integración |
| Sincronización interna o sincronización externa | |
| NUC de uno y dos puntos, los parámetros de corrección se pueden fijar | |
| Reemplazo automático/manual de píxeles muertos | |
| Proporciona imágenes de prueba, como gradiente de nivel de gris, objetivo de franja y tablero de ajedrez. | |
| Rollover de imagen, duplicación, congelación y zoom digital | |
| Superposición/eliminación de punto de mira | |
| Temperatura de funcionamiento | -40~+60℃ |
| Temperatura de almacenamiento | -55~+70℃ |
| Humedad | 0% ~ 80% humedad relativa |
| Interfaces y fuente de alimentación | |
| Salida de vídeo digital | Enlace de cámara a 8 bits/Enlace de cámara a 14 bits, SDI |
| Salida de vídeo SDI | 720P@50Hz, resolución de pantalla efectiva 640×512. |
| Interfaz de comunicación | RS422 |
| Sincronización externa | RS422 |
| Fuente de alimentación | 12 VCC (nominales) |
Características
Puerta de salida de imagen
Puerta de salida de imagen
El módulo proporciona la función de control en línea de la imagen IR en tiempo real y de las imágenes de prueba. Las interfaces de vídeo analógico y digital se cambian sincrónicamente con la activación de la salida de imagen. Esta característica también es personalizable.
Hay 7 tipos de imágenes de prueba, incluido el nivel de gris de fila y su mapa dinámico, el nivel de gris de columna y su mapa dinámico, el objetivo de fila de 5 cuadrados y su mapa dinámico, el objetivo de columna de 5 cuadrados y su mapa dinámico, y también el tablero de ajedrez.
Hay 7 tipos de imágenes de prueba, incluido el nivel de gris de fila y su mapa dinámico, el nivel de gris de columna y su mapa dinámico, el objetivo de fila de 5 cuadrados y su mapa dinámico, el objetivo de columna de 5 cuadrados y su mapa dinámico, y también el tablero de ajedrez.
Interfaces eléctricas
Definición del conector
Definición del conector
La definición del conector y las instrucciones de cableado son las siguientes:
1) nombre del tipo: J63A-2F2-025-231-TH, conector correspondiente: J63A-212-025-161-JC1. La definición que se muestra a continuación,
1) nombre del tipo: J63A-2F2-025-231-TH, conector correspondiente: J63A-212-025-161-JC1. La definición que se muestra a continuación,
| Alfiler | Señal | Precauciones | Observación |
| 1 | Tierra |
|
Tierra |
| 13 | Tierra | ||
| 25 | Tierra | ||
| 8 | CL_X3_P | Par trenzado | Enlace de cámara canal 3 |
| 20 | CL_X3_N | ||
| 9 | CL_XCLK_P | Par trenzado | Enlace de cámara CLK |
| 21 | CL_XCLK_N | ||
| 10 | CL_X2_P | Par trenzado | Enlace de cámara canal 2 |
| 22 | CL_X2_N | ||
| 11 | CL_X1_P | Par trenzado | Canal de enlace de cámara 1 |
| 23 | CL_X1_N | ||
| 12 | CL_X0_P | Par trenzado | Canal de enlace de cámara 0 |
| 24 | CL_X0_N | ||
| 2 | CAROLINA DEL NORTE | CAROLINA DEL NORTE |
|
| 14 | CAROLINA DEL NORTE | CAROLINA DEL NORTE |
|
| 3 | CAROLINA DEL NORTE | CAROLINA DEL NORTE |
|
| 15 | CAROLINA DEL NORTE | CAROLINA DEL NORTE |
|
| 4 | CAROLINA DEL NORTE | CAROLINA DEL NORTE |
|
| 16 | CAROLINA DEL NORTE | CAROLINA DEL NORTE |
|
| 5 | CAROLINA DEL NORTE | CAROLINA DEL NORTE |
|
| 17 | CAROLINA DEL NORTE | CAROLINA DEL NORTE |
|
| 6 | CAROLINA DEL NORTE | CAROLINA DEL NORTE |
|
| 18 | CAROLINA DEL NORTE | CAROLINA DEL NORTE |
|
| 7 | CAROLINA DEL NORTE | CAROLINA DEL NORTE |
|
| 19 | CAROLINA DEL NORTE | CAROLINA DEL NORTE |
|
2) nombre del tipo: J63A-2F2-015-231-TH, conector correspondiente: J63A-212-015-161-JC1. La definición que se muestra a continuación,
| Alfiler | Señal | Precauciones | Observación |
| 1 | PGND | Par trenzado | PGND |
| 2 | PGND | ||
| 4 | ENERGÍA_ 12V | ENERGÍA+ | |
| 11 | ENERGÍA_ 12V | ||
| 9 | Reserva -PGND | Par trenzado | Reservar |
| 10 | Reserva -POWER_ 12V | ||
| 3 | Esync_422Salida+ | Par trenzado | Sincronización externa, salida 422 |
| 12 | Esync_422Salida- | ||
| 5 | Esync_422Entrada+ | Par trenzado | Sincronización externa, entrada 422 |
| 14 | Esync_422Entrada- | ||
| 6 | RS422 TXD- | Par trenzado | Salida IR RS422 |
| 13 | RS422 TXD+ | ||
| 8 | RS422 RXD- | Par trenzado | Entrada IR RS422 |
| 15 | RS422 RXD+ | ||
| 7 | Tierra | CAROLINA DEL NORTE |
|
3)Conector SDI: PP5, Nombre del tipo: MMCX_KWHD. La definición que se muestra a continuación,
| Alfiler | Señal | Observación |
| 1 | IDE | Señal |
| 2 、 3 、 4 、 5 | AGND | Tierra |

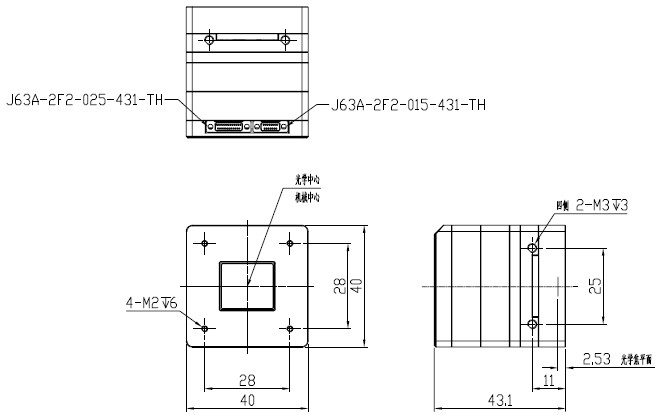

Dimensiones
La cámara incluye
| Detector de infrarrojos SW | 1 cada uno |
| Tablero de puerto externo | 1 pieza |
| tablero de base de datos | 1 pieza |
| Tablero publicitario | 1 pieza |
| Placa de interfaz del detector | 1 pieza |
| Cables de conexión interna | 1 juego |
