Brújula electrónica 3D de alta precisión

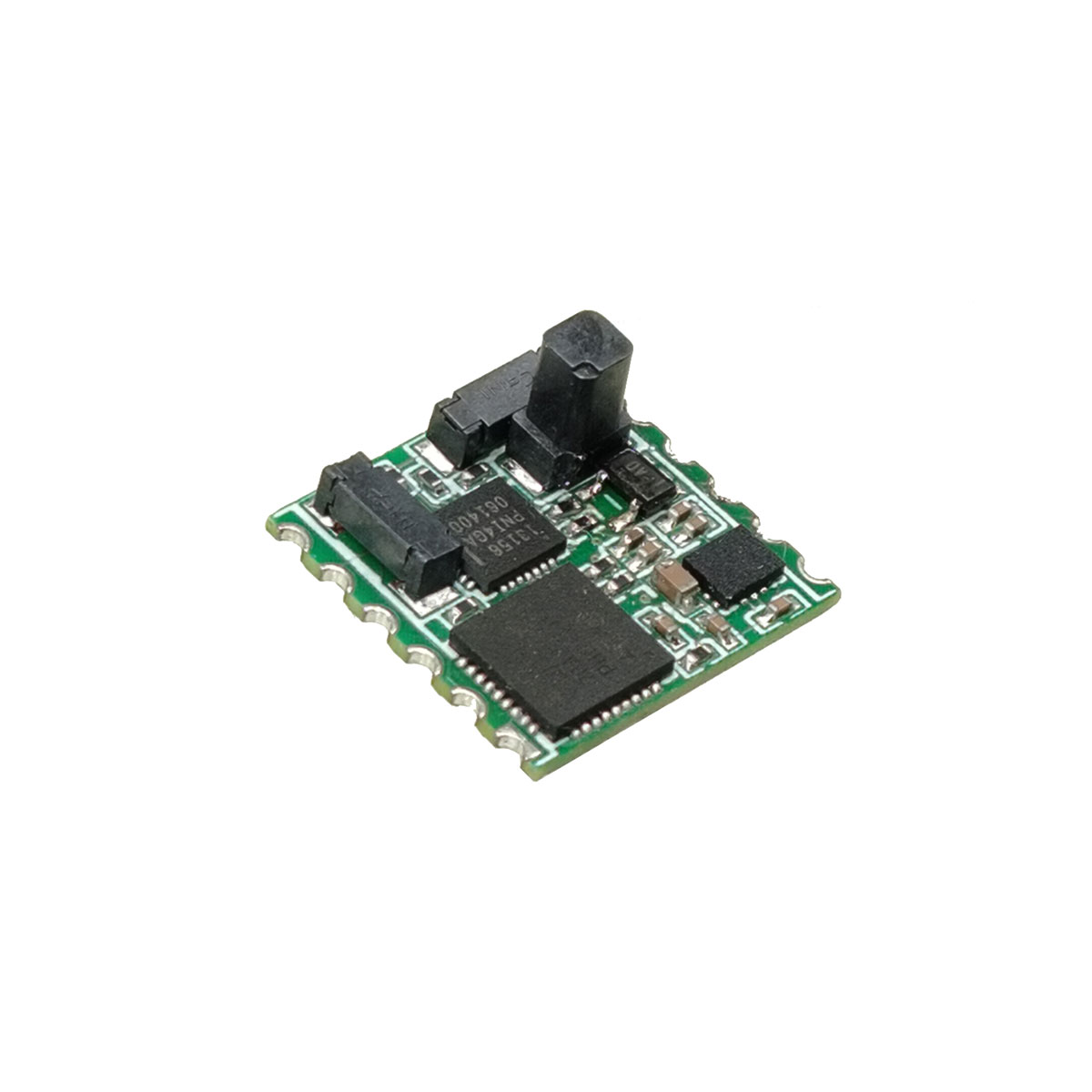

La minibrújula electrónica 3D STA-HD-805 consta de un sensor magnético de 3 ejes, un acelerómetro de 3 ejes y un microprocesador. Incorpora algoritmos para calcular los ángulos de cabeceo, balanceo y rumbo, y presenta compensación y corrección de interferencias magnéticas suaves/duras, lo que proporciona una medición de actitud de alta precisión. Genera datos angulares tridimensionales: rumbo, cabeceo y balanceo. Se utiliza ampliamente en campos que requieren orientación y navegación, como aviación, navegación marítima, medición de perforación y aplicaciones militares.

Enviar Consulta

Descripción del Producto

★Alta precisión
Precisión del rumbo: 0,3°RMS (inclinación≤40°).
Precisión del ángulo de inclinación/giro: 0,3°RMS (inclinación <80°).

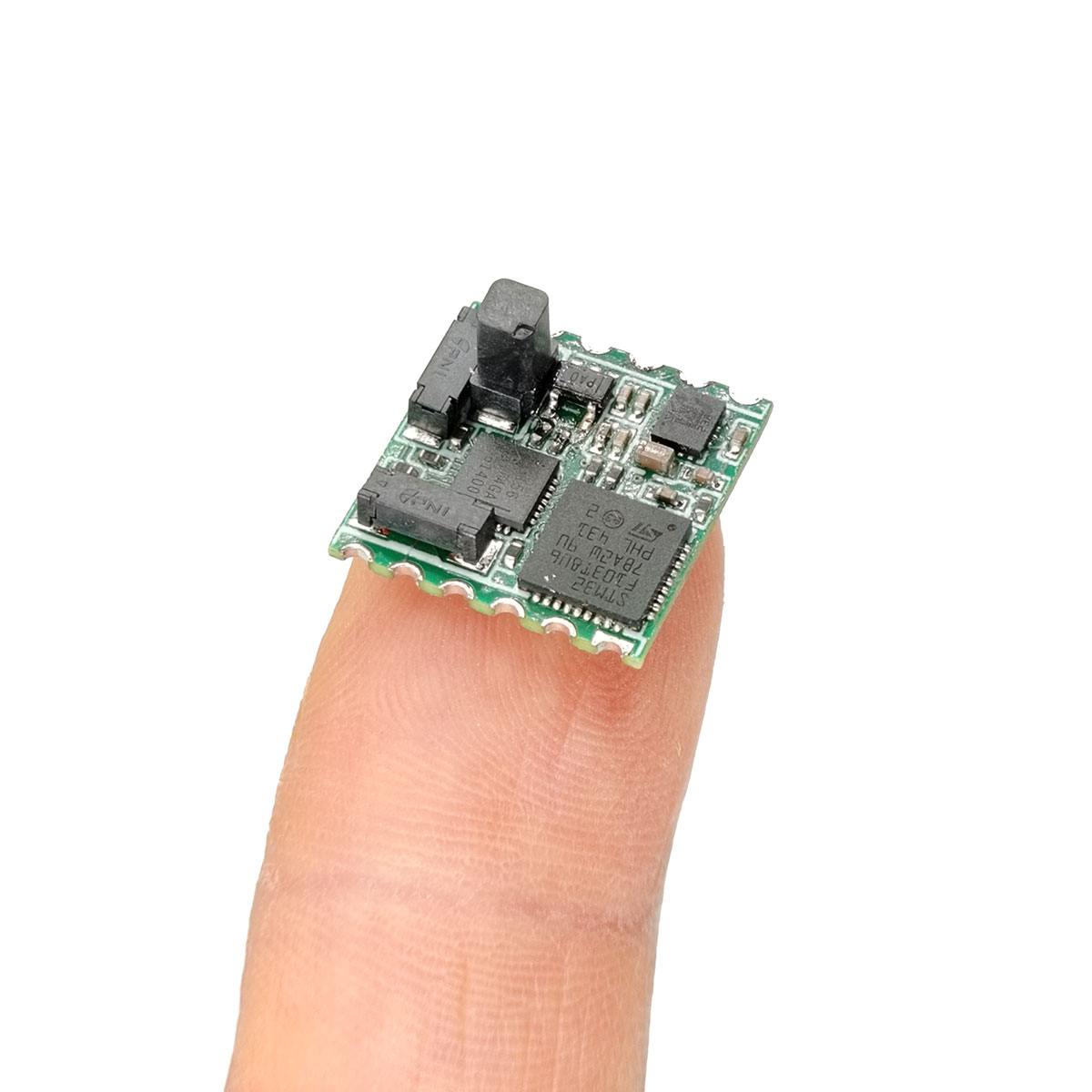

★Tamaño compacto: tablero desnudo: 20 mm × 10 mm × 11 mm
★Calibración magnética suave/dura fácil de usar: presenta capacidades de calibración magnética suave/dura

Aplicaciones de productos

●Navegación y topografía marina
●Navegación integrada GPS
●Cámaras de imágenes infrarrojas
●Telémetros láser
●Instrumentos para estudios oceanográficos
●Vehículos aéreos no tripulados
●Telescopios portátiles

Parámetros de rendimiento

Parámetro				Especificación
Ángulo de rumbo	Rango de medición			0°~359,9°
	Exactitud	Calibración plana (\|Inclinación\|≤10°)		<0,3°(RMS)
		Calibración 3D (\|Rodar\|≤40°)		<0,5°(RMS)
	Resolución			0,01°
	Repetibilidad			0,1°(RMS)
Ángulo de inclinación	Rango de medición	Paso		-90°～90°
		Rollo		-180°~180°
	Exactitud	Paso	\|Inclinación\|≤80°	<0,3°(RMS)
		Rollo	\|Rodar\|≤80°	<0,3°(RMS)
	Resolución			0,01°
	Repetibilidad			0,1°(RMS)
Tasa de actualización de datos	≤10Hz

Rendimiento eléctrico y dimensiones mecánicas

Parámetro	Especificación
Tensión de alimentación	CC 5 V ~ 9 V (típico: 5 V)
Corriente de funcionamiento	26mA
Interfaz de comunicación	TTL
Velocidad de baudios	300~115200（Predeterminado: 115200）
Temperatura de funcionamiento	-20 ℃ ~ 60 ℃
Temperatura de almacenamiento	-55 ℃ ~ 80 ℃
Dimensiones	22 mm × 10 mm × 11 mm
Peso	1,1g
Conector	Cables

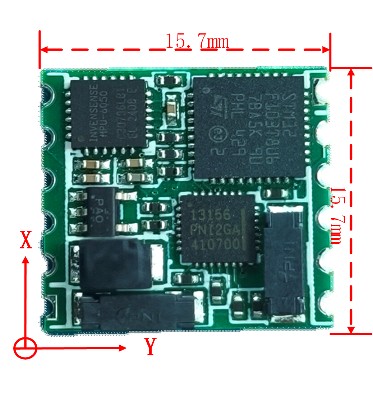

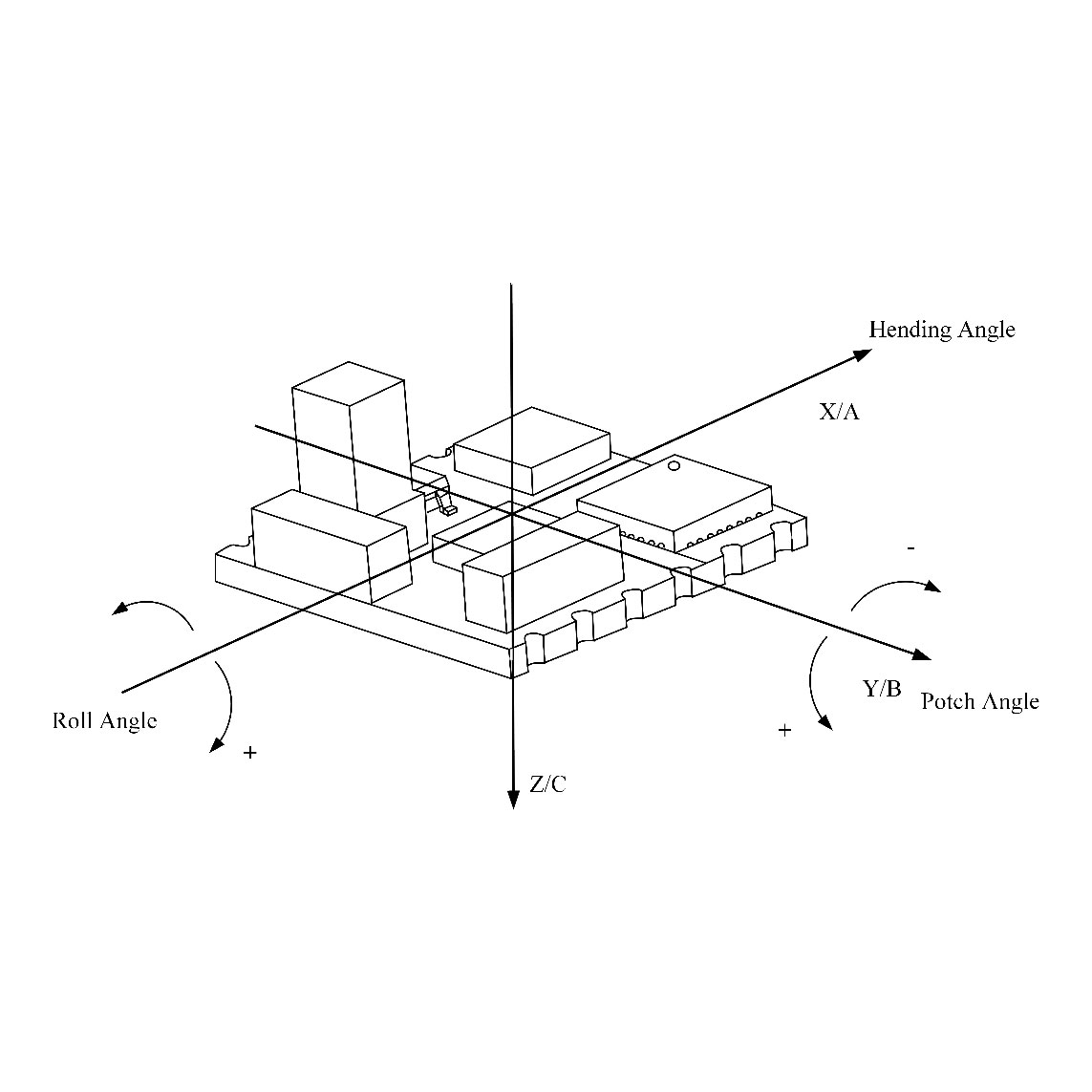

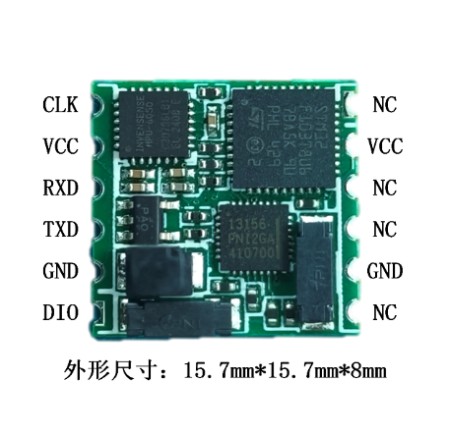

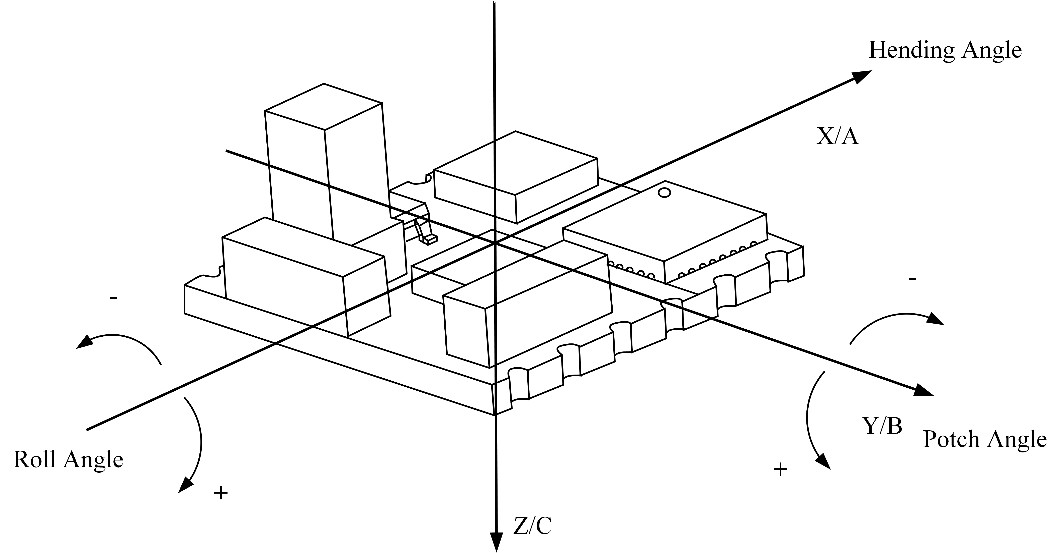

Dimensiones de esquema y definiciones de interfaz

Requisitos y recomendaciones ambientales para la instalación de la brújula

a) Antes de usar la brújula, se recomienda realizar una calibración del campo magnético para mejorar la precisión de la medición del rumbo. Si el entorno magnético cambia o la precisión de la medición deja de ser satisfactoria, vuelva a calibrar la brújula lo antes posible. b) Para obtener una precisión de rumbo óptima, instale la brújula en una plataforma lo más alejada posible de las interferencias magnéticas. Aunque el STA-HD-805 puede calibrarse para interferencias magnéticas suaves y duras presentes en la plataforma, una mayor interferencia dará como resultado una peor precisión del rumbo posterior a la calibración.

c) Evite instalar la brújula en plataformas o en ambientes con interferencias magnéticas alternas. La brújula sólo puede corregir eficazmente la interferencia magnética estática blanda y dura, no la interferencia magnética alterna. Por lo tanto, elija un lugar de instalación lo más alejado posible de fuentes de campos magnéticos alternos, como motores, líneas eléctricas de CA, transformadores y diversos interruptores electromagnéticos.

d) La brújula no puede realizar mediciones precisas en plataformas que experimenten vibraciones, sacudidas o movimientos no estacionarios.
