Sensores de brújula electrónicos 3D de alta precisión

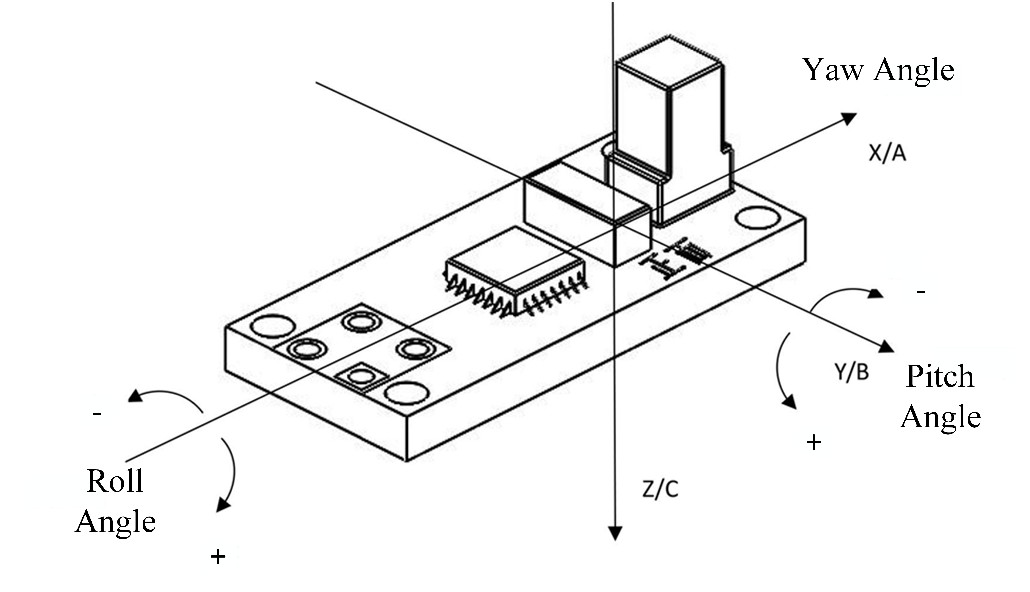

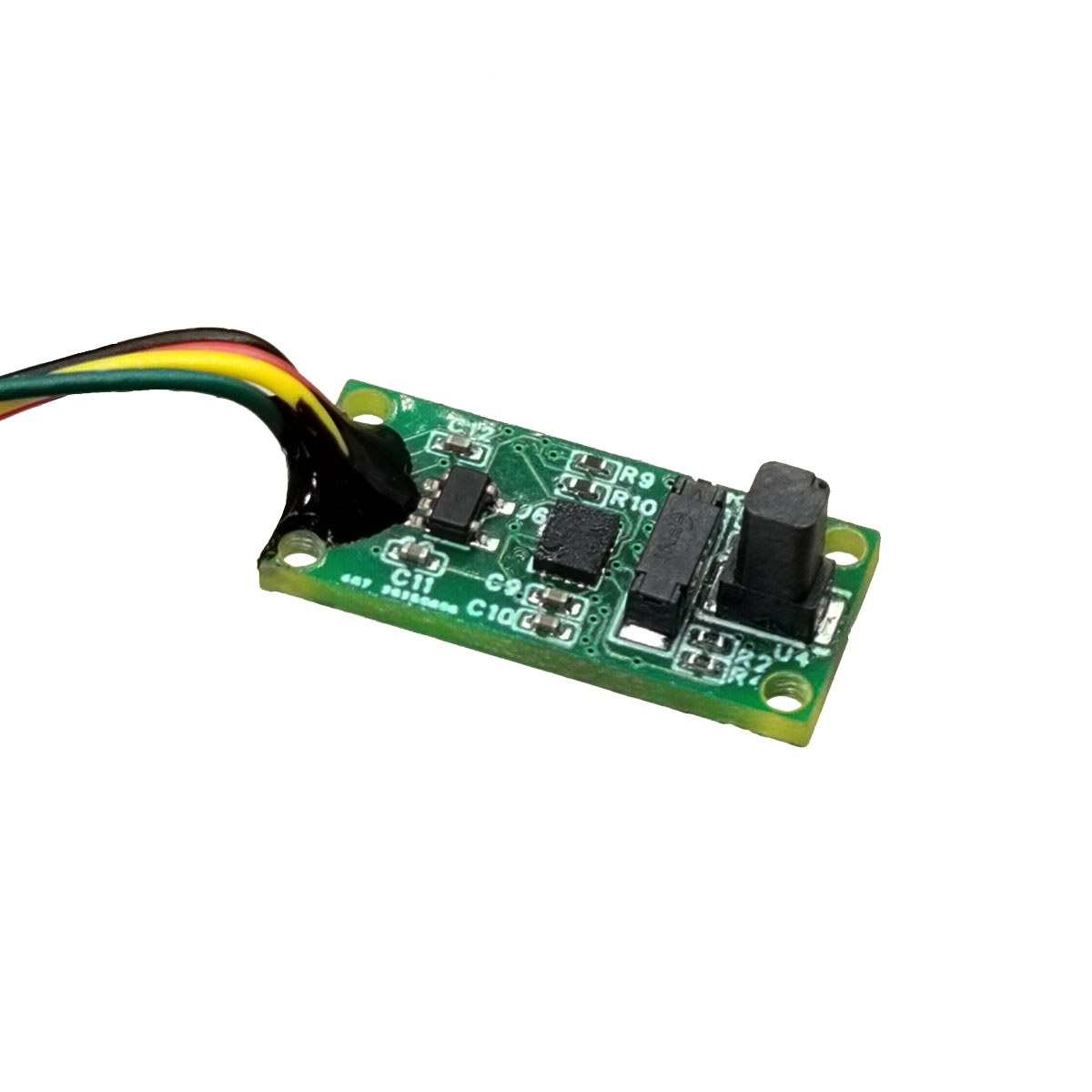

La brújula electrónica 3D en miniatura STA-HD807 integra un sensor magnético de 3 ejes, un acelerómetro de 3 ejes y un microprocesador. Cuenta con algoritmos integrados para calcular los ángulos de rumbo, cabeceo y balanceo, y admite compensación y corrección de interferencias magnéticas duras y blandas, lo que brinda una medición de actitud de alta precisión.
Enviar Consulta
Descripción del Producto
Proporciona a los usuarios datos angulares tridimensionales, incluidos rumbo, cabeceo y balanceo. Este módulo se aplica ampliamente en aviación, navegación marítima, estudios de perforación, militares y otros campos que exigen orientación y navegación de alto rendimiento.
Características del producto
★Alta precisión
Precisión de guiñada: 0,3°RMS (inclinación≤40°).
Precisión del ángulo de inclinación/giro: 0,3°RMS (inclinación <80°).

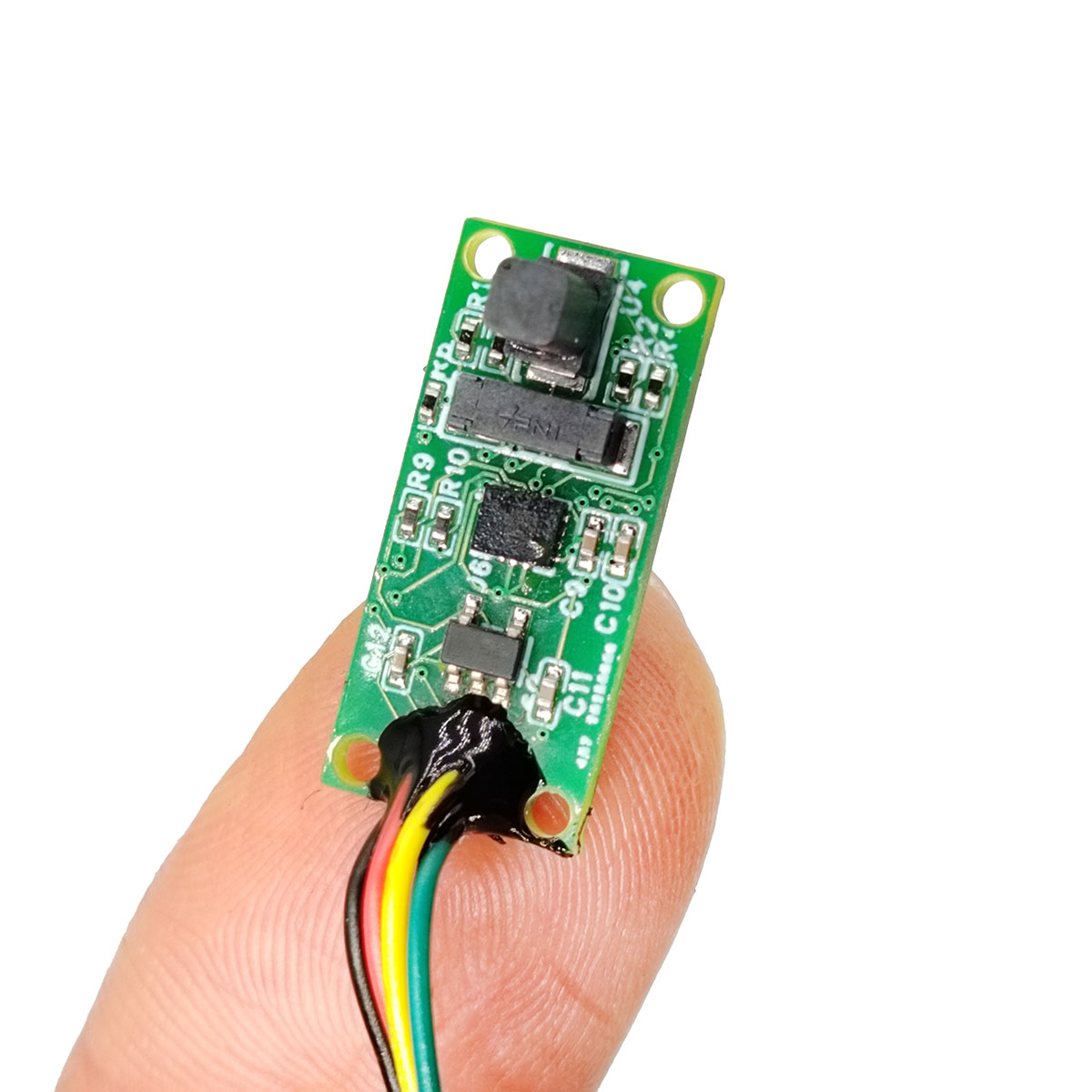

★Tamaño compacto: tablero desnudo: 20 mm × 10 mm × 8 mm (espesor de PCB: 1,6 mm)
★Calibración magnética suave/dura fácil de usar: presenta capacidades de calibración magnética suave/dura
Precisión de guiñada: 0,3°RMS (inclinación≤40°).
Precisión del ángulo de inclinación/giro: 0,3°RMS (inclinación <80°).
★Tamaño compacto: tablero desnudo: 20 mm × 10 mm × 8 mm (espesor de PCB: 1,6 mm)
★Calibración magnética suave/dura fácil de usar: presenta capacidades de calibración magnética suave/dura
Aplicaciones de productos
●Navegación y topografía marina
●Navegación integrada GPS
●Cámaras de imágenes infrarrojas
●Telémetros láser
●Instrumentos para estudios oceanográficos
●Vehículos aéreos no tripulados
●Telescopios portátiles
●Navegación integrada GPS
●Cámaras de imágenes infrarrojas
●Telémetros láser
●Instrumentos para estudios oceanográficos
●Vehículos aéreos no tripulados
●Telescopios portátiles
Parámetros de rendimiento
| Parámetro | Especificación | |||
| Ángulo de guiñada | Rango de medición | 0°~359,9° | ||
| Exactitud | Calibración plana (|Inclinación|≤10°) | <0,3°(RMS) | ||
| Calibración 3D (|Rodar|≤40°) | <0,5°(RMS) | |||
| Resolución | 0,01° | |||
| Repetibilidad | 0,1°(RMS) | |||
| Ángulo de inclinación | Rango de medición | Paso | -90°～90° | |
| Rollo | -180°~180° | |||
| Exactitud | Paso | |Inclinación|≤80° | <0,3°(RMS) | |
| Rollo | |Rodar|≤80° | <0,3°(RMS) | ||
| Resolución | 0,01° | |||
| Repetibilidad | 0,1°(RMS) | |||
| Tasa de actualización de datos | ≤10Hz | |||
Rendimiento eléctrico y dimensiones mecánicas
| Parámetro | Especificación |
| Tensión de alimentación | CC 5 V ~ 9 V (típico: 5 V) |
| Corriente de funcionamiento | 26mA |
| Interfaz de comunicación | TTL |
| Velocidad de baudios | 300~115200（Predeterminado: 115200） |
| Temperatura de funcionamiento | -20 ℃ ~ 60 ℃ |
| Temperatura de almacenamiento | -55 ℃ ~ 80 ℃ |
| Dimensiones | 22 mm × 10 mm × 8 mm |
| Peso | 1,1g |
| Conector | Cables |

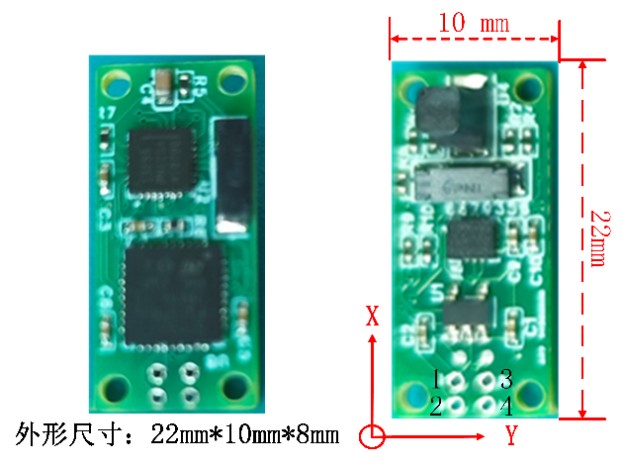

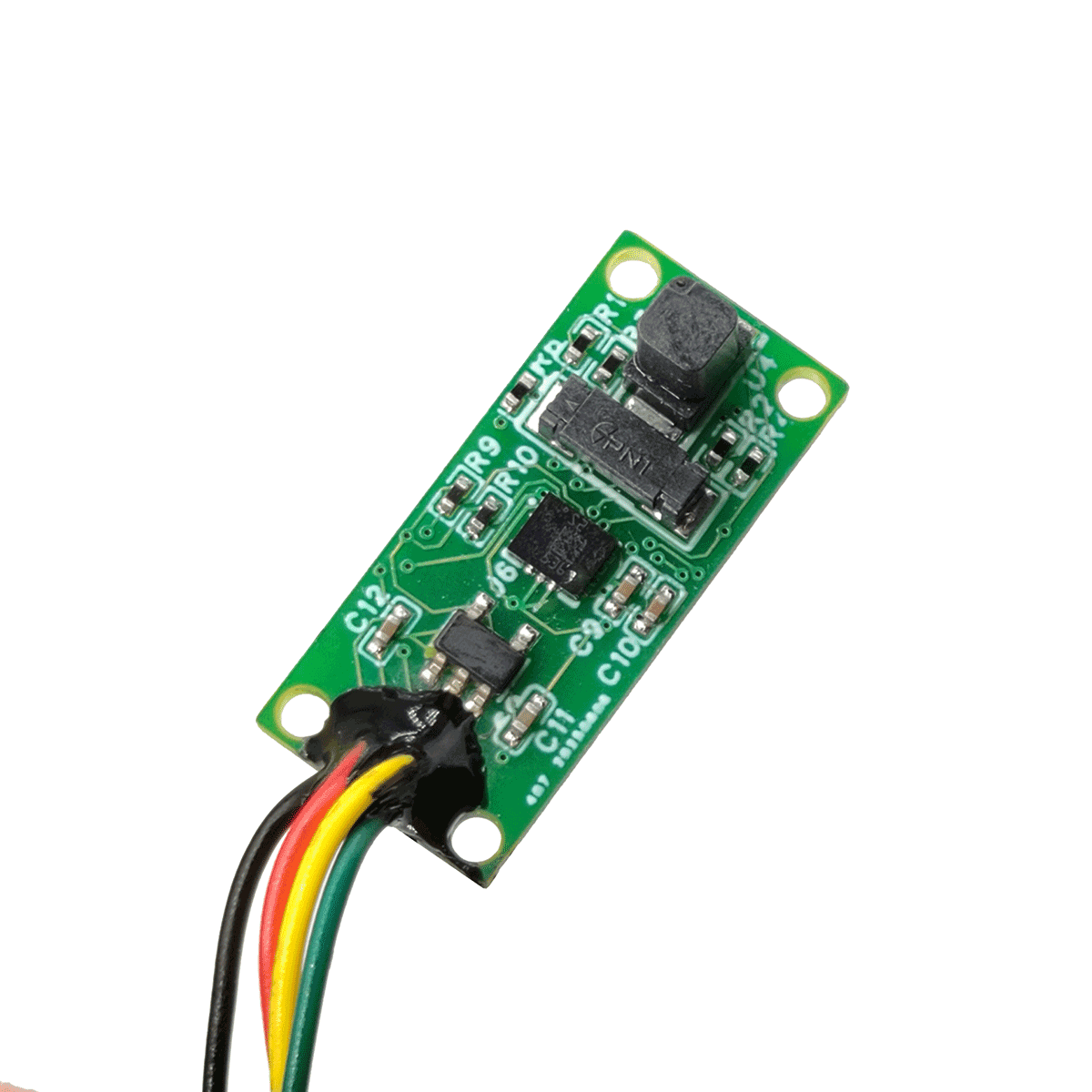

Dimensiones de esquema y definiciones de interfaz
| Pin No. | Nombre | Color | Descripción |
| 1 | VCC | (Rojo) | Fuente de alimentación positiva |
| 2 | Tierra | (Negro) | Negativo de la fuente de alimentación (tierra) |
| 3 | RXD | (Azul/Amarillo) | Recepción de comunicación serie (Rx), transmisión de comunicación serie (Tx) Nivel TTL de +3,3 V, velocidad de baudios predeterminada 115200 |
| 4 | TXD | (Verde) |
Requisitos y recomendaciones ambientales para la instalación de la brújula
a) Antes de usar la brújula, se recomienda realizar una calibración del campo magnético para mejorar la precisión de la medición del rumbo. Si el entorno magnético cambia o la precisión de la medición deja de ser satisfactoria, vuelva a calibrar la brújula lo antes posible.
b) Para obtener una precisión de rumbo óptima, instale la brújula en una plataforma lo más alejada posible de las interferencias magnéticas. Aunque el STA-HD-807 puede calibrarse para interferencias magnéticas suaves y duras presentes en la plataforma, una mayor interferencia dará como resultado una peor precisión del rumbo posterior a la calibración.
c) Evite instalar la brújula en plataformas o en ambientes con interferencias magnéticas alternas. La brújula sólo puede corregir eficazmente la interferencia magnética estática blanda y dura, no la interferencia magnética alterna. Por lo tanto, elija un lugar de instalación lo más alejado posible de fuentes de campos magnéticos alternos, como motores, líneas eléctricas de CA, transformadores y diversos interruptores electromagnéticos.
d) La brújula no puede realizar mediciones precisas en plataformas que experimenten vibraciones, sacudidas o movimientos no estacionarios.
c) Evite instalar la brújula en plataformas o en ambientes con interferencias magnéticas alternas. La brújula sólo puede corregir eficazmente la interferencia magnética estática blanda y dura, no la interferencia magnética alterna. Por lo tanto, elija un lugar de instalación lo más alejado posible de fuentes de campos magnéticos alternos, como motores, líneas eléctricas de CA, transformadores y diversos interruptores electromagnéticos.
d) La brújula no puede realizar mediciones precisas en plataformas que experimenten vibraciones, sacudidas o movimientos no estacionarios.
