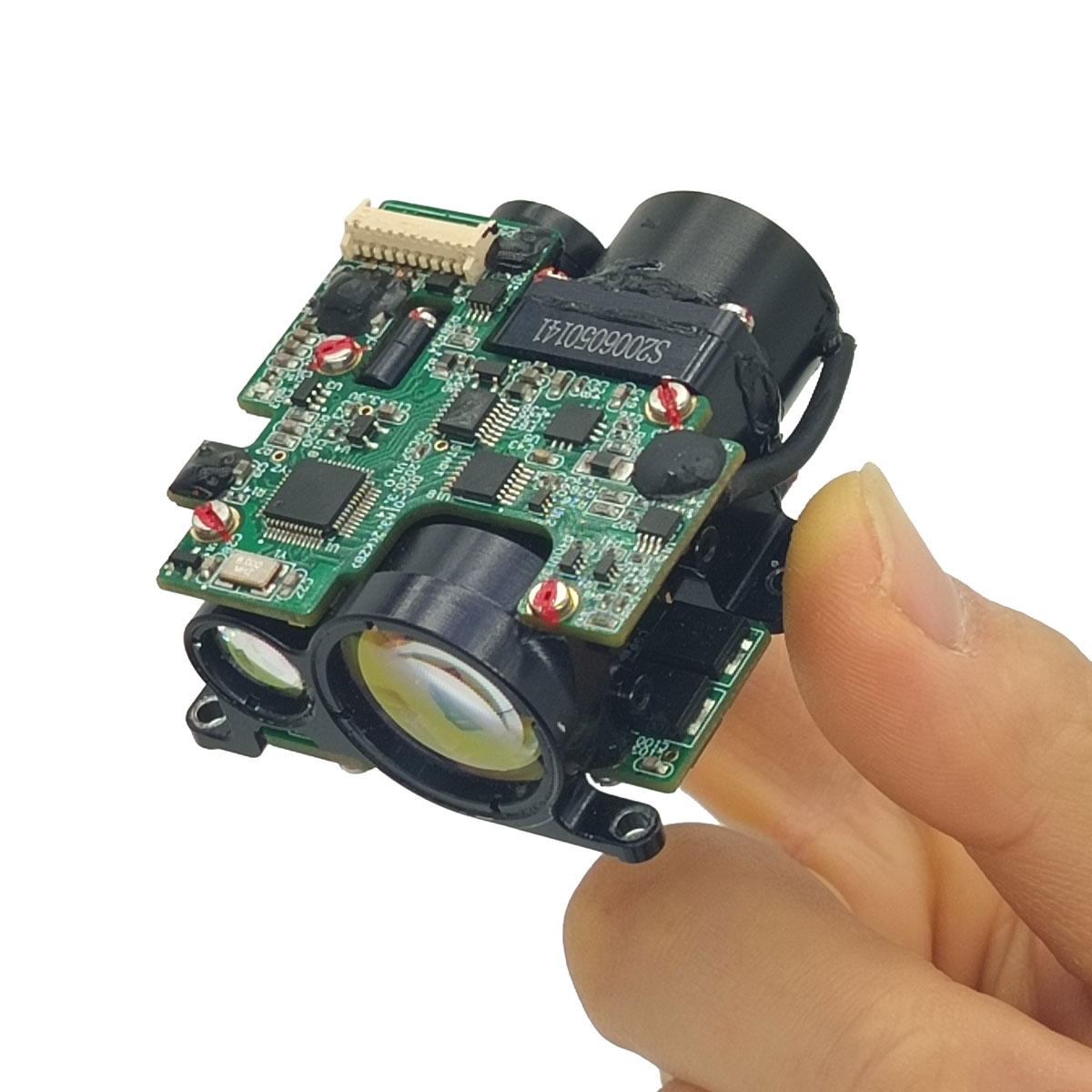

Módulo de buscador de rango de 4 km

El módulo de buscador de rango STA0407X 4 km adopta el módulo láser de vidrio Erbium de 1535 nm con ojo, desarrollado independientemente por Jioptics, que tiene las características del consumo de bajo consumo, tamaño pequeño, alta precisión y seguridad ocular.

Enviar Consulta

Descripción del Producto

Rango de medición máximo: 4000m (2,3x2.3m vehículo) 7000 m (pared blanca)
Precisión de rango ± 1m
Precisión de medición ≥ 98%
Peso ≤ 75g

Características del módulo de buscador de rango de 4 km

1. Diseño de configuración integrado y instalación de sellado de múltiples puntos de cara frontal, una fuerte capacidad anti-integral, alta durabilidad, larga vida laboral, seguridad para los ojos;
2. Uso de la tecnología de diseño óptico no receptivo no térmico, con una buena capacidad de supresión de ruido óptico, rendimiento de alcance cercano a distancia y rendimiento óptico de alta y baja temperatura;
3. La interfaz interna del circuito adopta el proceso de conexión directa del cable de soldadura, que es firme y confiable, lo que puede evitar el cortocircuito o el mal contacto causado por la aflojamiento, la oxidación y el vapor de agua del conector, y mejorar la fiabilidad y la vida del producto.

Índice de rendimiento del producto para STA-D0407X Módulo de telémetro láser

Artículo	Índice
Modelo	Stag407x
Longitud de onda de funcionamiento	1535 nm ± 10 nm
Rango de rango	50-7000m
Capacidad de alcance	7000m	Gran objetivo, visibilidad ≥ 16 km
	4000m	Visibilidad ≥ 8 km, objetivo con 0.3 reflectividad para vehículos 2.3m × 4.6m
Interfaz de comunicación	Rs422
Humedad	≤ 60%
Rango de precisión	± 1M
Tasa de precisión	≥98%
Ángulo de divergencia	≤0.5mrad
Frecuencia de alcance	1 vez, 1Hz, 5Hz, (10Hz seleccionable)
Tamaño	≤57 mm × 50 mm × 30 mm
Voltaje	10V ～ 14V
Consumo de energía de trabajo	Consumo promedio de energía: ≤ 3W
Consumo de energía en espera	≤1w
Temperatura de trabajo	-40 ℃～+60 ℃
Temperatura de almacenamiento	-50 ℃～+70 ℃
Peso	≤75g

Interfaz de instalación de estructura para STA-D0407X Módulo de telémetro láser

Sensor de medición de interfaz eléctrica

Los requisitos de la interfaz eléctrica son los siguientes:
Voltaje de la fuente de alimentación: 10V ~ 14V;
Consumo promedio de energía: ≤ 3W;
Consumo de energía en espera: ≤ 1W;
El extremo de la computadora superior está reticulado con el extremo del telémetro a través de un conector de 10PIN con un espacio de 1.25 mm. La definición de PIN del puerto de fuente y comunicación en el extremo del telémetro se muestra en la siguiente tabla (recibir y enviar es relativo al telémetro), y la posición del pin 1 del conector se muestra en la siguiente figura.

Definición de PIN de la fuente de alimentación y el puerto de comunicación en el final de Ransfinder

Alfiler	Etiqueta	Definición de características eléctricas	Notas
P-1	Vin+	Polo positivo de la fuente de alimentación de entrada	Fuente de alimentación de la computadora superior
P-2	Vin-	POLO DE ENTRADA POLLA NEGUTA	Fuente de alimentación de la computadora superior
P-3	CAROLINA DEL NORTE	CAROLINA DEL NORTE
P-4	Rs422_txd+	Puerto de salida de señal	Máquina de medición de distancia a la computadora superior
P-5	Rs422_txd-	Puerto de salida de señal	Máquina de medición de distancia a la computadora superior
P-6	Rs422_txd-	Puerto de entrada de señal	Machina de medición de la computadora superior a la distancia
P-7	Rs422_txd+	Puerto de entrada de señal
P-8	Rs422_gnd	Alambre de tierra RS422
P-9	Juez	Puerto de datos	Uso de depuración interna
P-10	Brillo	Puerto de reloj	Uso de depuración interna
