Funciones principales: Las funciones principales de la máquina de medición de rango láser son:
a ï¼ Alcance único y alcance continuo;
b ï¼ Alcance de tres objetivos y antes y después de las instrucciones del objetivo;
c ï¼ Función de autoinspección (que incluye: temperatura actual de APD, valor de alto voltaje, voltaje interno, valor de área ciega);
d ï¼ La función de activación en espera se puede modificar a la interfaz TTL.
Actuación
a ï¼ Rango de longitud de onda: 1.54u m ± 0. 02um
b ï¼ Distancia mínima de actuación: 30m;
c ï¼ Diámetro de poro de paso efectivo: 40 mm;
d ï¼ Frecuencia de medición de rango continuo: 0. 5Hz-10Hz;
e ï¼ Precisión de medición de distancia: ± 2m;
f ï¼ Tasa de prueba:
2 Adaptabilidad ambiental
a ï¼ Temperatura ambiente de trabajo: -40C 65C;
b ï¼ Temperatura ambiente de almacenamiento: -55C 70C.
3 Confiabilidad
Número promedio de pulsos de láser (MNBF) 3IX IO. Tiempo
4 Características eléctricas
a ï¼ Tensión de alimentación: DC12V;
b ï¼ Consumo de energía: el consumo de energía promedio no es mayor a 2W.
5. Peso: 150 g.
6. Tamaño: 64X42X80mm
7. Módulos de rango OEM/ODM y soluciones personalizadas

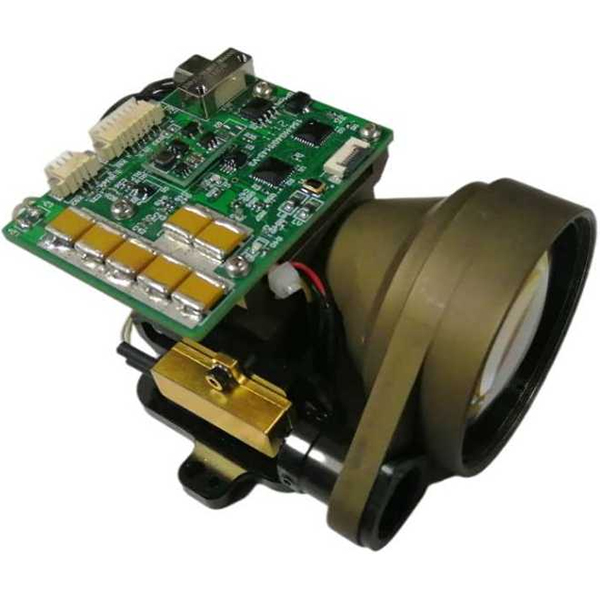

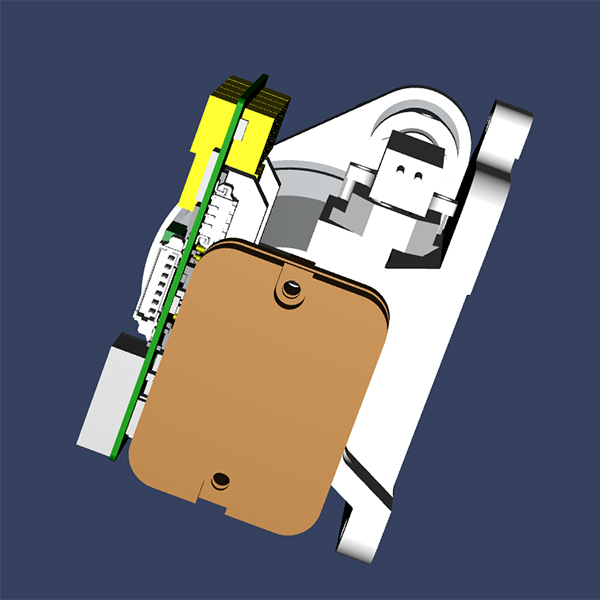

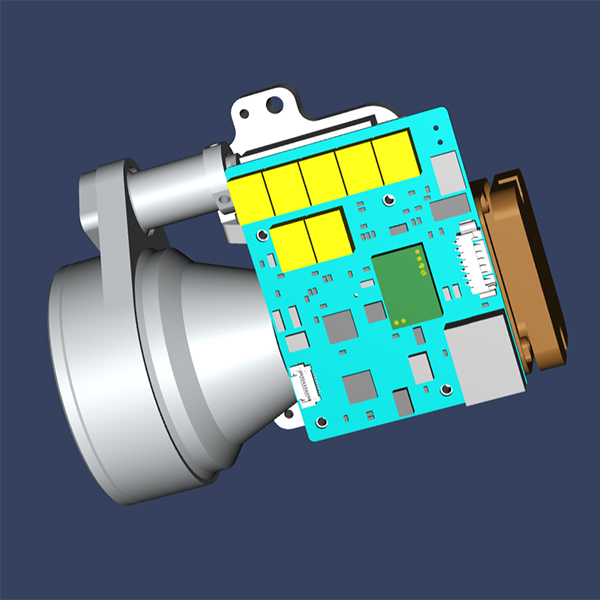

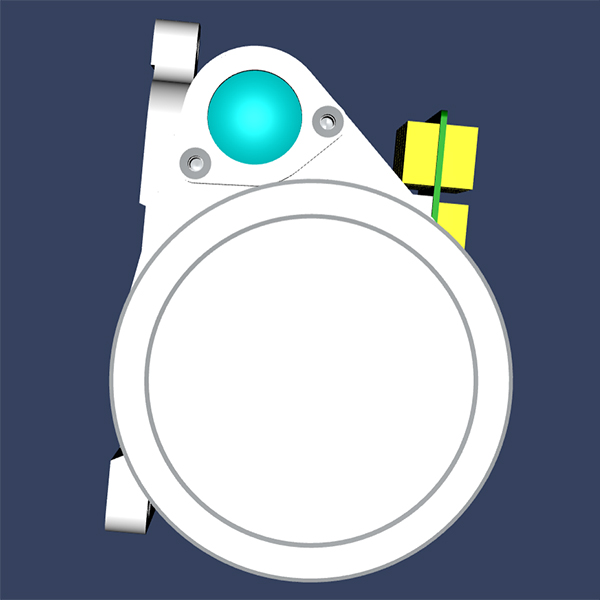

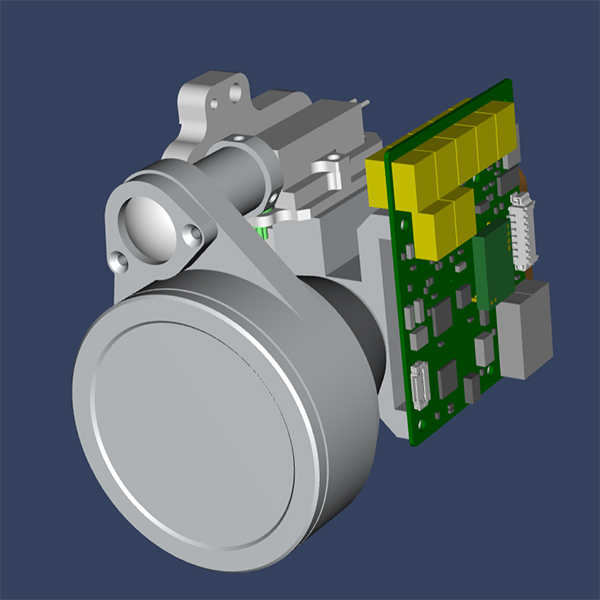

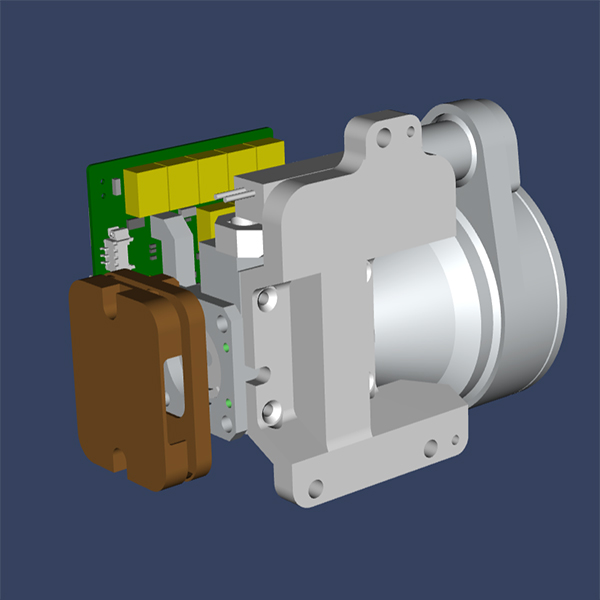

El STA0815 está diseñado para integradores de sistemas que buscan una solución de rango láser conveniente, potente y compacta. Proporciona un rendimiento fiable en una amplia gama de aplicaciones.
Es muy pequeño, ultraligero, tiene un bajo consumo de energía y se puede medir a larga distancia. Es adecuado para dispositivos portátiles (imágenes térmicas), aplicaciones de montaje de armas, sistemas portátiles y conjuntos de sensores livianos y vehículos aéreos no tripulados o UGV.
8. Interfaz eléctrica
Modelo de conector eléctrico: J30J; la definición detallada de interfaz eléctrica es la siguiente:
Número de serie del pie de tubería
|
definición
|
función
|
comentarios
|
1
|
TIERRA
|
la tierra
|
|
2
|
TIERRA
|
la tierra
|
|
3
|
TIERRA
|
la tierra
|
|
4
|
VCC 12V
|
A 12V, la entrada es positiva
|
revisabilidad
|
5
|
VCC 12V
|
A 12V, la entrada es positiva
|
revisabilidad
|
6
|
RS422RX
|
Recepción de boca en serie
|
Ordenador superior a telémetro
|
7
|
RS422 RX-
|
Receptor serie-
|
Ordenador superior a telémetro
|
8
|
RS422 TX-
|
Cuerda boca enviar uno mismo puede
|
Telémetro a la computadora superior
|
9
|
RS422 transmisión
|
Envío de puerto serie
|
Telémetro a la computadora superior
|
Protocolo de comunicación
La transferencia de datos entre el telémetro y la computadora superior incluye lo siguiente:
Comando de control: incluye rango de inicio, rango continuo, rango único, comando de consulta, etc.
Datos de retorno: incluida la información de distancia, temperatura ambiente, estado del telémetro, etc. Intercambio de datos entre el telémetro y la computadora superior, utilizando el bus 422. El protocolo de comunicación de software específico se muestra a continuación:
Formato de comunicación: comunicación RS422, tasa de puerto de 115200 bps (que se puede cambiar según los requisitos del cliente);
Formato de datos: datos de 8 dígitos, un bit de inicio, un bit de parada, sin paridad, los datos se componen de byte de encabezado, parte de comando, longitud de datos, parte de parámetro, byte de verificación;
Modo de comunicación: el control principal y el telémetro adoptan el modo de comunicación principal-esclavo, y el control principal envía al telémetro un comando de control, que recibe y ejecuta las instrucciones. En el estado de determinación de la distancia, los datos y el estado de la determinación de la determinación de la distancia se devolvieron de acuerdo con el ciclo de determinación de la determinación de la determinación de la distancia. El formato de comunicación y el contenido del comando se muestran en la siguiente tabla.
Envío de control principal El formato del mensaje es el siguiente:
Tabla 2. Descripción del formato de envío del mensaje
número de orden
|
nombre
|
explicar
|
código
|
comentarios
|
1
|
STXO
|
El mensaje comenzó a marcar
|
55 (H)
|
|
2
|
CMD
|
CW
|
Ver Tabla 3
|
|
3
|
LARGO
|
DL
|
Número de todos los caracteres excepto bandera de inicio, palabra de comando y verificación
|
|
4
|
DATOS
|
parámetro
|
|
|
5
|
DATOS
|
|
|
6
|
CHK
|
Diferente o verificación
|
Además de los bytes de efecto, otros bytes diferentes o
|
|
