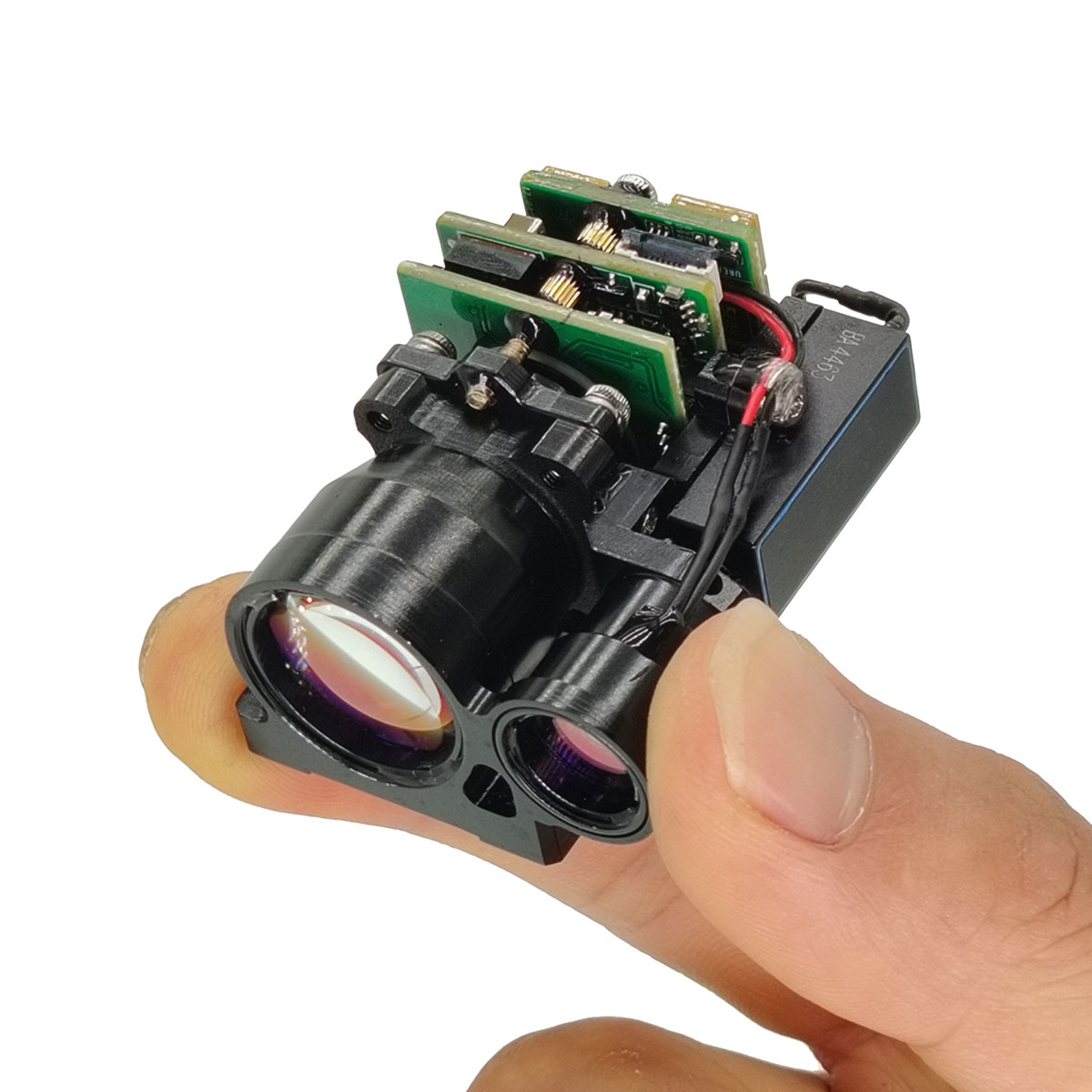

Módulo de telémetro láser de 4 km para UAV Pod

STA-H0407X Módulo de retorno de láser de 4 km para UAV adopta un componente láser de vidrio Erbium de 1535 nm autodesarradas, que tiene las características de largo alcance, consumo de bajo rendimiento, pequeño tamaño y seguridad ocular humana.

Modelo:STA-H0407X

Enviar Consulta

Descripción del Producto

Rendimiento de rango: 4000m (2.3x2.3m objetivos), 7000m (rango máximo)
Precisión de rango ± 1m
Precisión de medición ≥ 98%
Peso ≤ 57g

Módulo de marcador láser de 4 km para características técnicas de UAV Pod

1. Diseño de configuración integrado y instalación de sellado de múltiples puntos de cara frontal, una fuerte capacidad anti-integral, alta durabilidad, larga vida laboral, seguridad para los ojos;
2. Uso de la tecnología de diseño óptico no receptivo no térmico, con una buena capacidad de supresión de ruido óptico, rendimiento de alcance cercano a distancia y rendimiento óptico de alta y baja temperatura;
3. La interfaz interna del circuito adopta el proceso de conexión directa del cable de soldadura, que es firme y confiable, lo que puede evitar el cortocircuito o el mal contacto causado por la aflojamiento, la oxidación y el vapor de agua del conector, y mejorar la fiabilidad y la vida del producto.

Índice de rendimiento del producto

Artículo	Índice
Modelo	STA-H0407X
Longitud de onda de funcionamiento	1535 nm ± 10 nm
Rango de rango	20-7000m
Rendimiento de rango	7000m	Rango máximo
	5500m	Gran objetivo, reflectividad: 60%, visibilidad del observador 15 km
	4000m	2,3 × 2.3 m Tamaño objetivo, reflectividad: 30%, visibilidad del observador 10 km
	1800m	1 × 1 m Tamaño objetivo, reflectividad: 10%, visibilidad del observador 10 km
Interfaz de comunicación	RS422 / TTL (personalizable)
Humedad	≤ 60%
Rango de precisión	± 1M
Tasa de precisión	≥98%
Ángulo de divergencia	≤0.5mrad
Frecuencia de alcance	1 ~ 10Hz
Tamaño	≤48.5 mm × 36 mm × 26 mm
Voltaje	5V
Consumo de energía	Consumo de energía en espera ≤1w. Consumo de energía nominal ≤1.6W. Consumo de energía máxima ≤4W
Temperatura de trabajo	-40 ℃～+70 ℃
Temperatura de almacenamiento	-50 ℃～+75 ℃
Peso	≤57g

Aplicaciones para el módulo de telémetro láser STA-H0407X

Imágenes térmicas, visión nocturna y otros dispositivos móviles de mano
Sistemas de observación y vigilancia fronteriza
Kits de sensor para vainas y UGV de UAV

Modo de rango y tiempo de rango

a) Tiempo de rango continuo máximo único: ≥35 minutos;
b) El tiempo de intervalo máximo para la medición de la distancia continua nuevamente: ≤15s.
Estabilidad del eje óptico láser ≤ 0.1mrad (rango de temperatura completa);
No paralelismo del eje óptico láser a la referencia de instalación ≤0.25mrad;

Interfaz de instalación de estructura

Interfaz eléctrica

Interfaz de comunicación RS422/TTL Comunicación;
Tasa de baudios: 115200;
Bits de datos: 8;
Bit de inicio: 1;
Bit de parada: 1;
Bit de paridad: ninguno;
b) conector externo;
El lado superior de la computadora realiza la prueba de reticulación con el conector DF52-10S-0.8 en el lado del telémetro a través del conector DF52-10P-0.8C.

Tabla 1 Definiciones de PIN

Alfiler	Calificación	Definición de características eléctricas	Observaciones
P-1	Vin+	Potencia de entrada positiva	Fuente de alimentación
P-2	VTN+	Potencia de entrada positiva
P-3	Comunicarse	Potencia de entrada negativa
P-4	Comunicarse	Potencia de entrada negativa
P-5	Rs422_txd+	Puerto de salida de señal	Desde el telémetro hasta la computadora host
P-6	Rs422_txd-	Puerto de salida de señal	Desde el telémetro hasta la computadora host
P-7	Rs422_rxd-	Puerto de entrada de señal	Desde la computadora host al telémetro
P-8	Rs422_rxd+	Puerto de entrada de señal	Desde la computadora host al telémetro
P-9	Juez	Campo de comunicación
P-10	Brillo	Puerto de reloj
