Módulo de telémetro de 3 km
  • Módulo de telémetro de 3 kmMódulo de telémetro de 3 km

Módulo de telémetro de 3 km

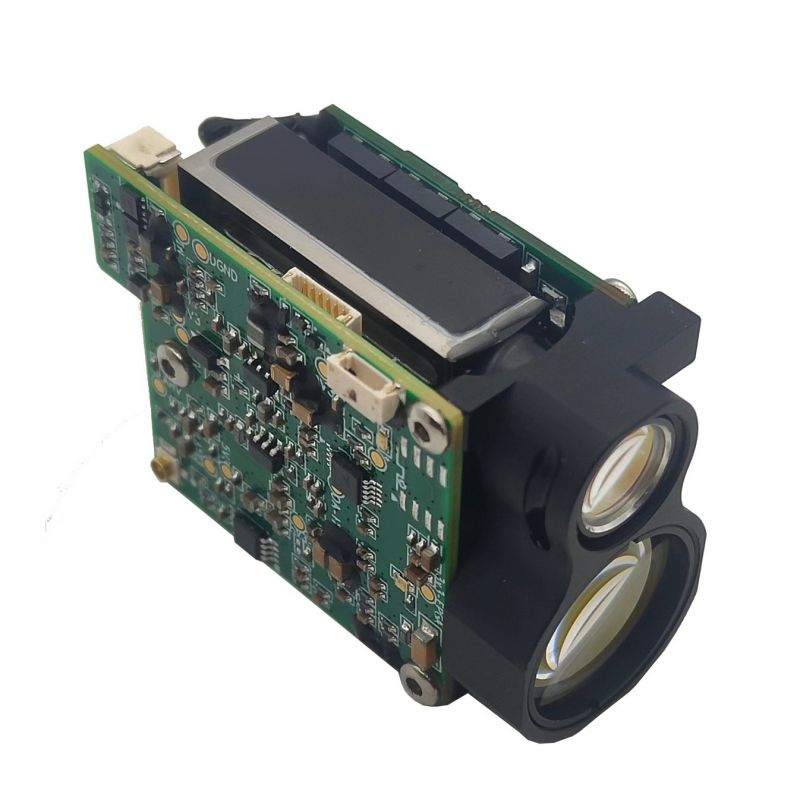

Este módulo de telémetro de 3 km utiliza láser de vidrio Erbium de 1535 nm como fuente de luz, con las características de pequeño volumen, alta integración, peso ligero, distancia de medición, capacidad de perforación de niebla fuerte, etc., se puede usar en un entorno duro, adecuado para equipos de mano móviles, UAV, VGA y otras integraciones del sistema.

Enviar Consulta

Descripción del Producto

Como fabricante profesional, nos gustaría proporcionarle un módulo de telémetro de 3 km. Y le ofreceremos el servicio posterior y la entrega oportuna.


parámetro de rendimiento

Número Nombre del proyecto Índice de rendimiento
1 Nivel de seguridad ocular humano Clase1/1M
2 longitud de onda láser 1535 ± 5 nm
3 Ángulo de divergencia láser 0.6 Mrad
4 Recibir calibre Φ16.5 mm
5 Recibir ángulos de campo de visión ~ 4.9 MRAD / 0.3 °
6 Rango máximo Objetivo típico 7000m
Medición de rango
(30% de reflectividad, 8 km de visibilidad)
edificio ≥4000 m ;
Vehículo (2.3 × 2.3m) ≥3000 m ;
Persona (1.7 × 0.5m) ≥2000m ;
UV (0.3 × 0.2m) 1 ≥1000m ;
7 Rango mínimo 20m
8 rango de precisión ± 1M
9 frecuencia de medición 1 ~ 10Hz
10 resolución de rango ≤20m
11 resolución angular ≤1mil
12 Tasa de precisión ≥98%
13 Tasa de falsa alarma ≤1%
14 Detección de objetivos múltiples 3 (número máximo)
15 interfaz de datos UART (TTL_3.3V)
16 voltaje de servicio DC 4.5 ~ 16 en
17 Consumo de energía en espera ≤1MW
18 Consumo promedio de energía ≤2.5w@10hz
19 Consumo de energía máxima ≤7w@12V
20 peso 32 ± 1G
21 Dimensiones (LWH) 48 × 30.5 × 21 mm
22 temperatura de trabajo -40 ~ +70 ℃
23 temperatura de almacenamiento -55 ~ +75 ℃
24 latigazo 1600g, 1 m
25 vibrar 5 ~ 50 ~ 5Hz, 1 x rango de frecuencia / min, 2.5g
26 Tape de temperatura +70 ℃、 -50 ℃
27 fiabilidad MTBF≥1500H
28 función Primer y último objetivo / múltiples objetivos de rango / pase de distancia / control de potencia externa / número acumulativo láser
29 tiempo de respuesta ≤950 ms ;




5 interfaz de usuario

5.1 Interfaz eléctrica
Interfaz eléctrica del usuario: UART (TTL_3.3V)
Modelo del conector: conector Changjiang: A1257WR-S-6P, la definición específica se muestra en la siguiente tabla:


alfiler definición explicar
1 El poder es Fuente de alimentación, 4.5 ~ 16V
2 Poder negativo Fuente de alimentación, tierra
3 Power_on Interruptor de encendido del módulo, nivel TTL_3.3V;
Módulo abierto (> 2.7V) y módulo cerrado (<0.3V);
4 Uart_tx Transmisor de puerto serie, nivel TTL_3.3V
5 Uart_rx Fin de recepción del puerto serie, con un nivel TTL_3.3V
6 Gnd Cadena

5.2 Dimensiones generales
STA0307 La dimensión externa del módulo de rango y la interfaz de instalación del usuario se muestran en la figura a continuación.
