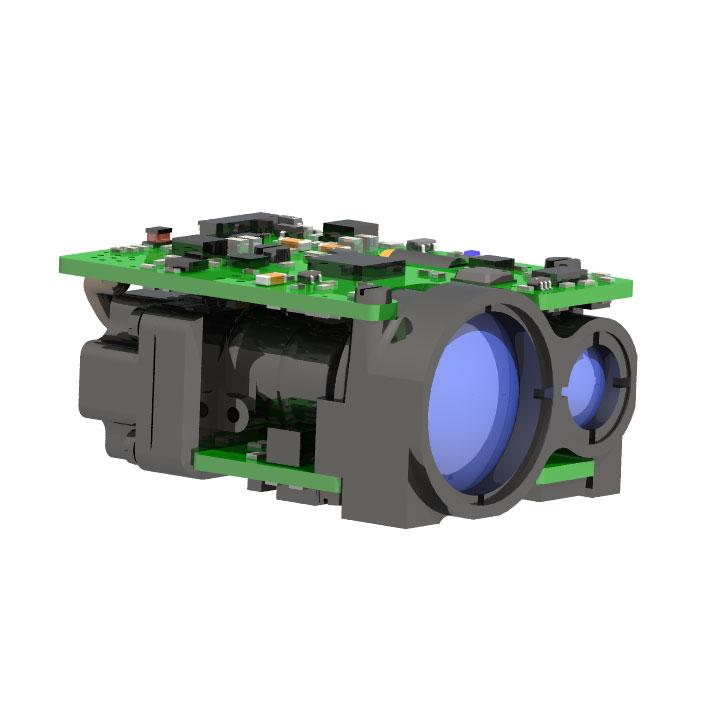

Módulo de buscador de rango de 3 km
El módulo de buscador de rango STA-D0306X 3 km adopta el módulo láser de vidrio Erbium de 1535 nm oculares desarrollado independientemente por Jioptics, que tiene las características del consumo de bajo consumo, tamaño pequeño, alta precisión y seguridad ocular.
Enviar Consulta
Descripción del Producto
Rango de medición máximo: 3000m (2,3x2.3m vehículo) 6000 m (objetivo grande típico)
Precisión de rango ± 1m
Precisión de medición ≥ 98%
Peso ≤ 58g
Precisión de rango ± 1m
Precisión de medición ≥ 98%
Peso ≤ 58g
Características del módulo de buscador de rango de 3 km
1. Adoptar láser de vidrio Erbium de 1535 nm autodesarrollado, diseño estructural integrado y método de instalación de sellado de múltiples puntos en la cara delantera, una fuerte capacidad de desalineación, alta durabilidad, larga vida laboral y seguridad ocular;
2. Pequeño campo de visión, no recibiendo tecnología de diseño óptico no térmico, con buena capacidad de supresión de ruido de luz y amplio rendimiento de temperatura.
3. La interfaz interna del circuito adopta un proceso de conexión directa de cable de soldadura, que es firme y confiable, y puede evitar cortocircuitos o mal contacto causado por conectores sueltos, oxidación y vapor de agua, mejorando la confiabilidad del producto y la vida útil.
2. Pequeño campo de visión, no recibiendo tecnología de diseño óptico no térmico, con buena capacidad de supresión de ruido de luz y amplio rendimiento de temperatura.
3. La interfaz interna del circuito adopta un proceso de conexión directa de cable de soldadura, que es firme y confiable, y puede evitar cortocircuitos o mal contacto causado por conectores sueltos, oxidación y vapor de agua, mejorando la confiabilidad del producto y la vida útil.
Índice de rendimiento del módulo de buscador de rango de 3 km
| Artículo | Índice | |
| Modelo | STA-D0306X | |
| Longitud de onda de funcionamiento | 1535 nm ± 10 nm | |
| Rango de rango | 15-6000m | |
| Capacidad de alcance | 6000m | Objetivo grande típico, visibilidad ≥ 16 km |
| 3000m | Visibilidad ≥ 8 km, objetivo con 0.3 reflectividad para vehículos 2.3m × 2.3m | |
| Interfaz de comunicación | Rs422/ttl | |
| Humedad | ≤ 60% | |
| Rango de precisión | ± 1M | |
| Tasa de precisión | ≥98% | |
| Ángulo de divergencia | ≤0.5mrad | |
| Frecuencia de alcance | 1 vez, 1Hz, 5Hz, 10Hz | |
| Tamaño | ≤50 mm × 36.5 mm × 24 mm | |
| Voltaje | 4.8V ～ 8.5V / 10V ～ 14V （2 Opciones 1） | |
| Consumo de energía de trabajo | Consumo promedio de energía: ≤ 2W | |
| Consumo de energía en espera | ≤0.5W | |
| Temperatura de trabajo | -40 ℃～+60 ℃ | |
| Temperatura de almacenamiento | -55 ℃～+70 ℃ | |
| Peso | ≤58g | |
Interfaz de instalación de estructura
Función del módulo de buscador de rango de 3 km
● Función de rango láser;
● Función de recolección de potencia y temperatura;
● Función de activación de distancia;
● Primera y última función de alcance de objetivo;
● Función de autocomprobación;
● Función de recolección de potencia y temperatura;
● Función de activación de distancia;
● Primera y última función de alcance de objetivo;
● Función de autocomprobación;
Interfaz eléctrica
La prueba de vinculación cruzada entre el extremo de la computadora superior y el conector DF52-10P-0.8C del extremo del marcador se realiza a través del conector DF52-10S-0.8H. La definición de PIN de la fuente de alimentación y el puerto de comunicación del extremo del telémetro se muestra en la siguiente tabla (que recibe y envía en relación con el telémetro), y la posición del pin de conexión del conector 1 se muestra en la figura a continuación.
Definición de PIN de la fuente de alimentación y el puerto de comunicación en el final de Ransfinder
| Alfiler | Etiqueta | Definición de características eléctricas | Notas |
| P-1 | Vin+ | Polo positivo de la fuente de alimentación de entrada | Fuente de alimentación LRF |
| P-2 | Vin- | POLO DE ENTRADA POLLA NEGUTA | |
| P-3 | Comunicarse | POLO DE ENTRADA POLLA NEGUTA | |
| P-4 | Comunicarse | ||
| P-5 | Rs422_txd+ | Puerto de salida de señal | Buscador de rango a la computadora superior |
| P-6 | Rs422_txd- | ||
| P-7 | Rs422_txd- | Puerto de entrada de señal | Computadora superior a telémetro |
| P-8 | Rs422_txd+ | ||
| P-9 | Ttl_rxd | Puerto de entrada de señal | 3.3V TTL |
| P-10 | Ttl_txd | Puerto de salida de señal |
Posición del pin 1 del conector
