Módulo de telémetro de 20 km
  • Módulo de telémetro de 20 kmMódulo de telémetro de 20 km

Módulo de telémetro de 20 km

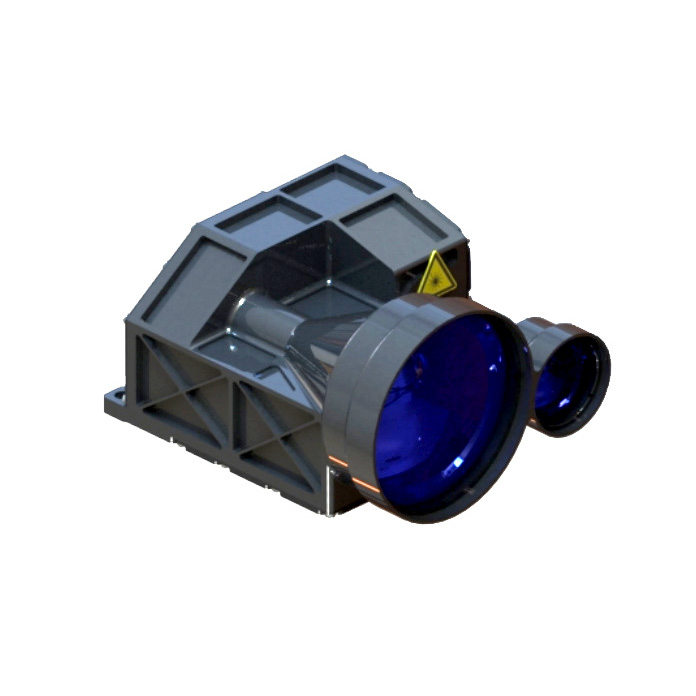

STA-D2025Y El módulo de Ransfinder de 20 km adopta el módulo láser de vidrio Erbium de 1535 nm desarrollado independientemente por Jioptics, que tiene las características del bajo consumo de energía, estructura compacta, alta precisión, distancia de medición y seguridad ocular humano.

Enviar Consulta

Descripción del Producto

Rango de medición máximo: 20000m (vehículo) 23000 m (edificio blanco) 25000 (objetivo típico)
Precisión de rango ± 3m
Precisión de medición ≥ 98%
Peso ≤640g

Características del módulo de telémetro de 20 km

1. Diseño integrado de toda la estructura, resistencia a los choques y vibraciones, el circuito adopta el diseño de sellado del submarino, el diseño de aislamiento de potencia, la fuerte compatibilidad electromagnética, la alta confiabilidad y la fuerte adaptabilidad ambiental;
2. La ruta de la luz está completamente sellada, a prueba de polvo e impermeable al diseño de vapor, todo el proceso de producción de entorno ultra limpio, se puede aplicar a un entorno complejo, bajos requisitos para el entorno de instalación, fuerte adaptabilidad;
3. La interfaz interna del circuito adopta el proceso de conexión directa del cable de soldadura, que es firme y confiable, lo que puede evitar el cortocircuito o el mal contacto causado por la aflojamiento, la oxidación y el vapor de agua del conector, y mejorar la fiabilidad y la vida del producto.

Índice de rendimiento del producto para el módulo de telémetro láser STA-D2025X

Artículo Índice
Modelo STA-D2025Y
Longitud de onda de funcionamiento 1535 nm ± 10 nm
Rango de rango 300m-25000m
Capacidad de alcance 25000m Objetivo típico, visibilidad ≥ 25 km
23000m Gran objetivo, visibilidad ≥ 25 km
20000m Visibilidad ≥ 25 km, objetivo con 0.3 reflectividad para vehículos 2.3m × 4.6m
Interfaz de comunicación Rs422
Humedad ≤ 80%
Rango de precisión ± 3M
Tasa de precisión ≥98%
Resolución de rango ≤50m
Ángulo de divergencia ≤0.5mrad
Frecuencia de alcance 1 vez, 1Hz, 5Hz
Tamaño ≤144 mm × 108 mm × 75 mm
Voltaje 22V ~ 34V
Consumo de energía de trabajo Consumo promedio de energía: ≤ 10W
Consumo de energía en espera ≤3w
Temperatura de trabajo -40 ℃~+60 ℃
Temperatura de almacenamiento -55 ℃~+70 ℃
Peso ≤640g

Interfaz de instalación de estructura para el módulo de marcador láser STA-D2025X



Etiquetas calientes: Módulo de telémetro de 20 km, fabricantes, proveedores, fábrica, China, hecha en China, personalizada y de alta calidad
