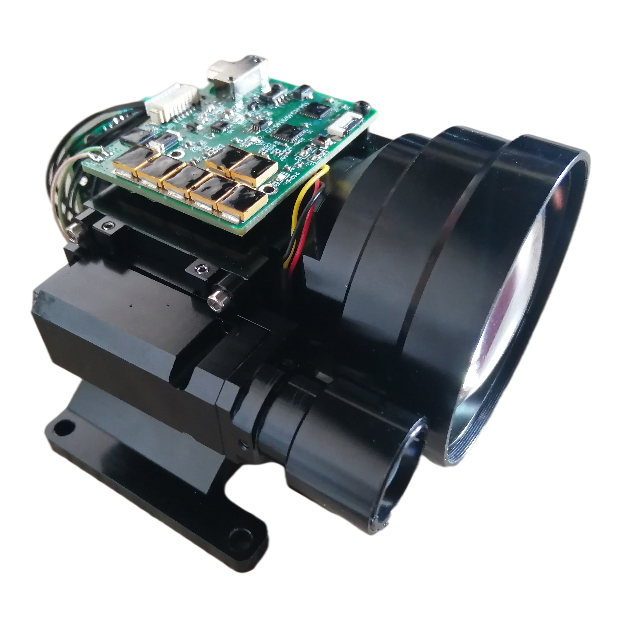

Módulo de telémetro láser de 18 km

Artículo	Parámetro técnico
Longitud de onda de trabajo	1.535 mm ± 0.005 mm
Rango	50m ~ 18000m
Objeto	La visibilidad no es inferior a 26 km en condiciones de vista clara, la humedad no es superior al 50% (30 ° C), y la distancia de rango para vehículos (objetivos 3M × 3M) es ≥18000m.
	La visibilidad no es inferior a 30 km bajo la condición de la vista, la humedad no es más del 50% (30 ° C), y la distancia de rango es ≥23000 m para el objetivo con reflectancia difusa no inferior al 30% (6 m × 6m objetivo).
Función principal	Mono de un solo rango continuo
	Indicación de rango de tres objetivos y delantero delantero y trasero
	Función de autocomprobación (incluyendo: temperatura APD de corriente, valor de alto voltaje, voltaje interno, valor de zona ciega)
	La función de despertar en espera se puede realizar modificando a la interfaz TTL
Rango de precisión	± 2m
Frecuencia de rango continuo	0.5Hz-10Hz
Tasa de precisión	≥98%
Apertura clara efectiva	60 mm
Número de pulsos láser disparados entre la falla media (MNBF)	≥1 × 106 veces
Voltaje	DC12V
Consumo de energía de trabajo	≤2w (@1Hz)
Consumo de energía en espera	≤0.5W
Tamaño	125 mm × 94 mm × 68 mm
Peso	<380g
Método de enfriamiento	Enfriamiento de conducción
Temperatura de trabajo	-40 ℃～+65 ℃
Temperatura de almacenamiento	-55 ℃～+70 ℃

Los módulos de rango de láser de Jioptics se utilizan ampliamente en escenas militares o civiles (vehículos aéreos no tripulados, vainas fotoeléctricas, equipos de imágenes térmicas, etc.). En el entorno más desafiante, el alto rendimiento y la alta confiabilidad juegan un papel importante. Una solución sólida que permite que su producto exceda sus límites.

Modelo de conector eléctrico: J30J; Los enchufes y cables correspondientes serán proporcionados por la parte B. La definición detallada de la interfaz eléctrica es la siguiente:

La transmisión de datos entre el telémetro y la computadora host incluye los siguientes contenidos:
Comandos de control: incluyendo comenzar a rango, rango continuo, comandos de consulta, etc.
Datos de bucleza: incluyendo información de distancia, temperatura ambiente, estado del buscador de rango, etc. El intercambio de datos entre la máquina de medición de distancia y la computadora host adopta el bus 422. El protocolo específico de comunicación de software es el siguiente:
Formato de comunicación: comunicación RS422, Tasa de baudios 115200bps;
Formato de datos: datos de 8 bits, un bit de inicio, un bit de parada, sin verificación de paridad, los datos consisten en byte de encabezado, parte del comando, longitud de datos, parte del parámetro, verificar byte;
Modo de comunicación: el control principal y la máquina de medición de distancia adoptan el modo de comunicación del esclavo maestro, el control maestro envía comandos de control a la máquina de medición de distancia, y la máquina de medición de distancia recibe y ejecuta las instrucciones. En el estado de alcance, el telémetro envía los datos y el estado del telémetro a la computadora superior de acuerdo con el ciclo de rango. El formato de comunicación y el contenido del comando se muestran en la siguiente tabla.

El formato de mensaje de envío es el siguiente:
