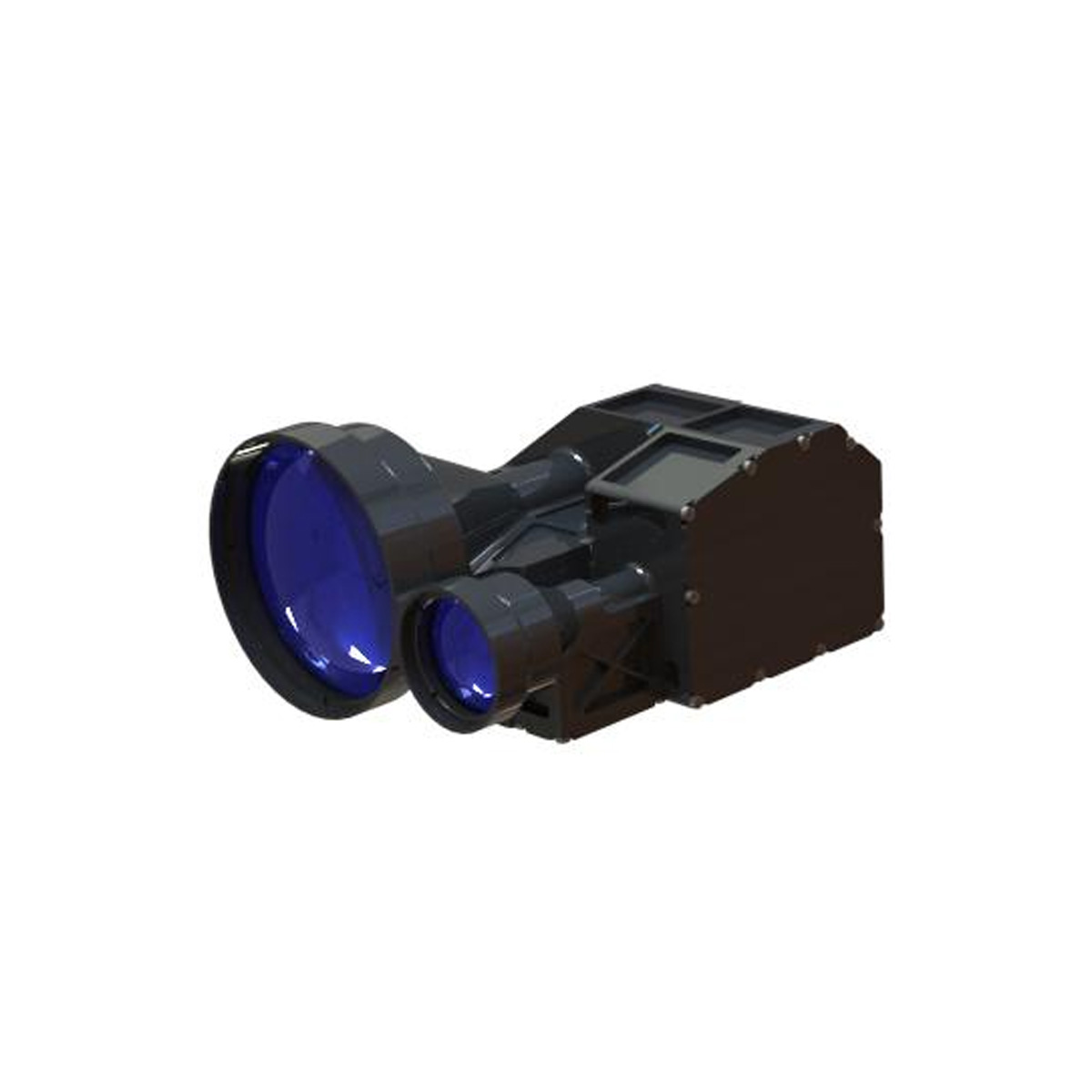

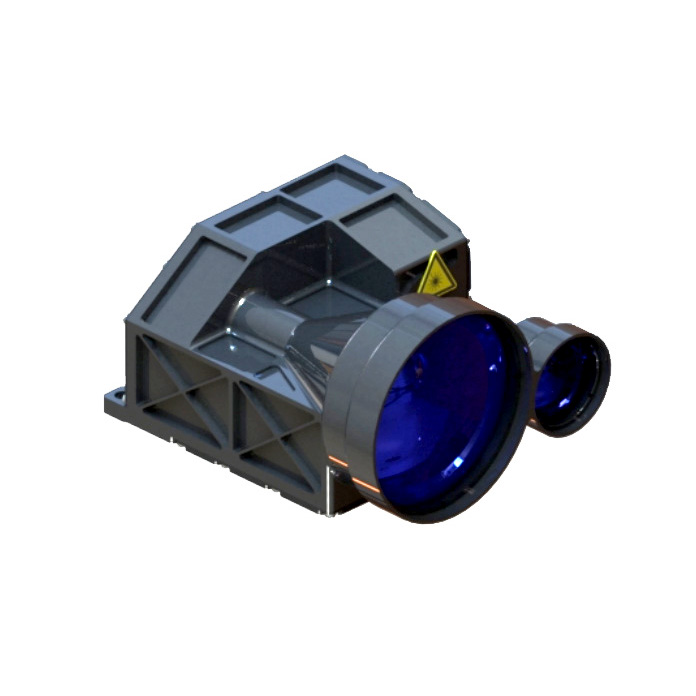

Módulo de telémetro de 17 km

STA-D1721Y 17 km El módulo de retorno de 17 km adopta el módulo láser de vidrio Erbium de 1535 nm desarrollado independientemente por Jioptics, que tiene las características de bajo consumo de energía, estructura compacta, alta precisión, distancia de medición y seguridad ocular humano.

Enviar Consulta

Descripción del Producto

Rango de medición máximo: 17000m (CAR) ； 21000 m (pared) ； 25000m （Típico objetivo））
Precisión de rango ± 1m
Precisión de medición ≥ 98%
Peso ≤600g

Características del módulo de telémetro de 17 km

1. Diseño integrado de toda la estructura, resistencia a los choques y vibraciones, el circuito adopta el diseño de sellado del submarino, el diseño de aislamiento de potencia, la fuerte compatibilidad electromagnética, la alta confiabilidad y la fuerte adaptabilidad ambiental;
2. La ruta de la luz está completamente sellada, a prueba de polvo e impermeable al diseño de vapor, todo el proceso de producción de entorno ultra limpio, se puede aplicar a un entorno complejo, bajos requisitos para el entorno de instalación, fuerte adaptabilidad;
3. La interfaz interna del circuito adopta el proceso de conexión directa del cable de soldadura, que es firme y confiable, lo que puede evitar el cortocircuito o el mal contacto causado por la aflojamiento, la oxidación y el vapor de agua del conector, y mejorar la fiabilidad y la vida del producto.

Índice de rendimiento del producto para el módulo de telémetro láser STA-D1721Y

Artículo	Índice
Modelo	Sta-d1721y
Longitud de onda de funcionamiento	1535 nm ± 10 nm
Rango de rango	120m-21000m
Capacidad de alcance	25000m	Objetivo típico
	21000m	Gran objetivo, visibilidad ≥ 25 km
	17000m	Visibilidad ≥ 25 km, objetivo con 0.3 reflectividad para un automóvil de 2.3m × 4.6m
Interfaz de comunicación	Rs422
Humedad	≤ 80%
Rango de precisión	± 1M
Tasa de precisión	≥98%
Resolución de rango	≤50m
Ángulo de divergencia	≤0.5mrad
Frecuencia de alcance	1 vez, 1Hz
Tamaño	≤144 mm × 108 mm × 75 mm
Voltaje	18V ～ 36V
Consumo de energía de trabajo	Consumo promedio de energía: ≤ 6W
Consumo de energía en espera	2.5w
Temperatura de trabajo	-40 ℃～+60 ℃
Temperatura de almacenamiento	-55 ℃～+70 ℃
Peso	≤600g
