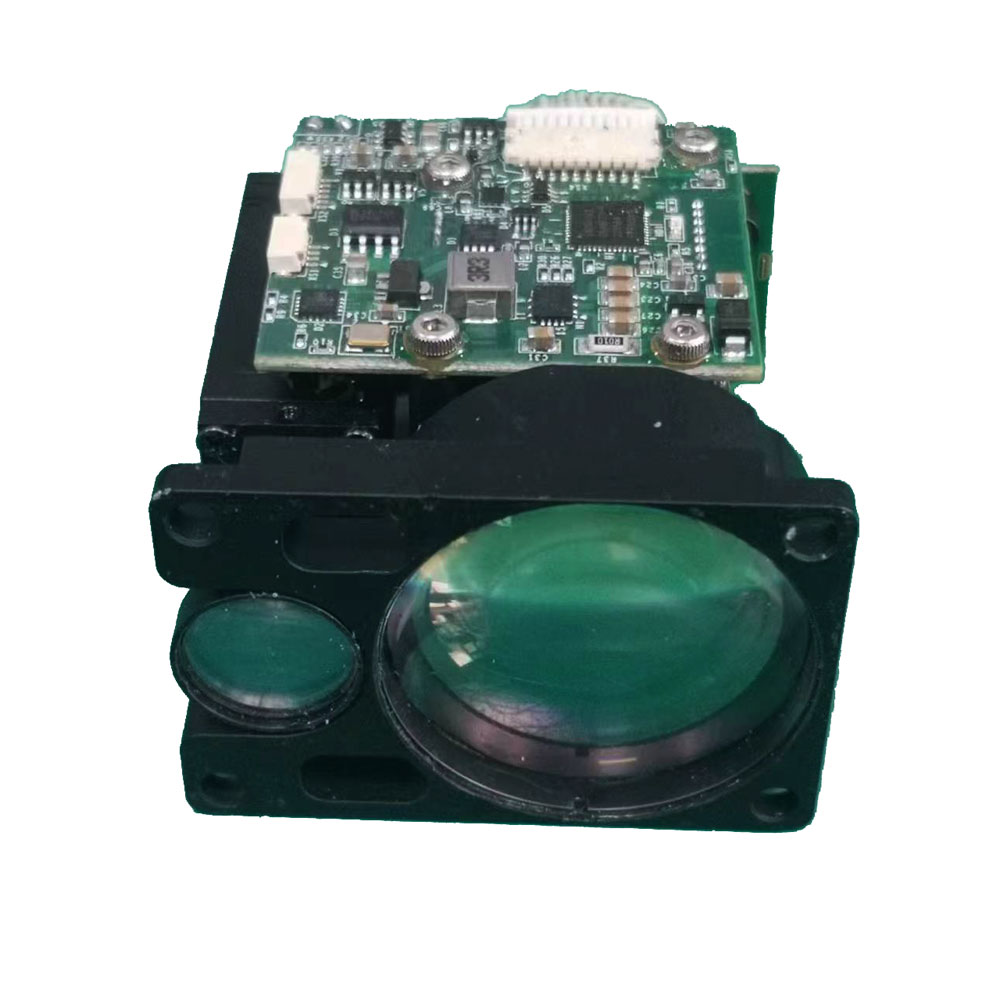

1535 nm Módulo de telémetro láser de 16 km

El módulo Rangefinder de láser Jioptics 1535NM está especialmente diseñado para la integración OEM y puede proporcionar una medición precisa para los sistemas de control de incendios, aeronaves/UAV, tanque/UGA, barcos, sistemas de vigilancia fronteriza y otras aplicaciones.
Rango máximo ≥ 16000m
Rango de 2.3 × 2.3m tamaño objetivo ≥8000m
Precisión de medición de distancia ± 1m
Medición de precisión ≥ 98%
Peso ≤ 89.5g

Modelo:STA0816

Enviar Consulta

Descripción del Producto

El telémetro láser es un tipo de instrumento de detección de distancia de precisión, al láser que recibe el sistema óptico emisión de emisión láser del sistema óptico transmisor del receptor láser del receptor láser y controlador y shell (como se muestra en la Figura 1), instalado en la plataforma de la base o del vehículo, y coaxial con el sistema de vista del vehículo, impulsado por el sistema de la plataforma, la búsqueda y la búsqueda del sistema de la plataforma de la plataforma de la plataforma en el objetivo, en el objetivo de la plataforma objetivo. Bloquear y emitir la señal de indicador que se ha buscado en el objetivo, y luego inicie los datos de distancia a través de la interfaz de salida, a la computadora superior

Las características principales del telémetro láser son: distancia de detección, volumen largo, pequeño peso y tiempo de respuesta de luz y la detección rápida y la alta precisión pueden detectar múltiples objetivos, y los datos de distancia de destino de salida pueden fusionarse en la red de comunicación del campo de batalla.

Rendimiento principal y parámetros técnicos

Longitud de onda láser	1.535 μm
Corriente de espera	0.065A @6V
Voltaje de funcionamiento	3.3V ~ 12V
Tasa de falsa alarma	≤1%
Tasa de casi prueba	98%
Rango de prueba mínimo	30m
Rango	8 km (2.3x2.3 m CAR), gran objetivo de 16 km;
Exactitud	± 1M
Frecuencia de trabajo	1 Hz, 5 Hz, emergencia 10Hz;
Ángulo de divergencia	≤0.4mrad
Selección del primero y los últimos objetivos
Interfaz de salida	Rs422
Almacenamiento	Vida de almacenamiento de 12 años
Idoneidad ambiental
2 Temperatura de trabajo	-40 ° C ~+ 55 ° C
Temperatura de almacenamiento	-50 ° C ~ + 70 ° C

Modo de interfaz

La interfaz de circuito externo del telémetro láser adopta un zócalo externo, con interfaz de alimentación externa y función de comunicación de datos del zócalo de 8 núcleos de 25 mm de zócalo externo. Los pines específicos se muestran en la siguiente tabla:

alfiler	Definición	Función	Color del conductor	Observaciones
1	T+	Señal de comunicación	rojo	Conectado a PC RX+
2	T-	Señal de comunicación	negro	Connected to PC RX-
3	R-	Señal de comunicación	amarillo	Conectado a PC TX-
4	R+	Señal de comunicación	verde	Conectado a la PC TX+
5	Gnd	Lugar de comunicación	azul
6	Gnd	Fuente de alimentación	blanco
7	+8V/1A	Fuente de alimentación total	naranja	Entrelazar
8	+8V/1A	Fuente de alimentación total	marrón	Entrelazar

Tamaño del módulo del telémetro

Escenario de la aplicación

Jioptics 1535nm 16 km Los módulos del telémetro láser son ampliamente utilizados en escenas militares o civiles (los vehículos aéreos no tripulados, las vainas fotoeléctricas, los equipos de imágenes térmicas, etc.). En el entorno más desafiante, el alto rendimiento y la alta fiabilidad juegan un rol importante. Una solución sólida que permite que su producto exceda sus límites.
