Módulo de telémetro de 15000m

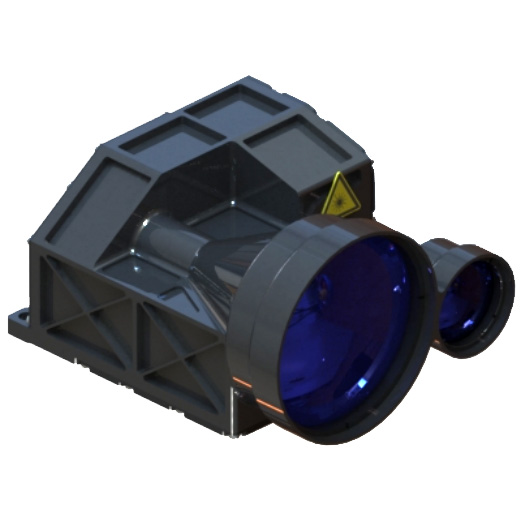

STA-D1520Y 15000M El módulo del teles Ransfinder adopta el módulo láser de vidrio Erbium de 1535 nm desarrollado de forma independiente por Jioptics, que tiene las características del bajo consumo de energía, estructura compacta, alta precisión, distancia de medición larga y seguridad ocular humano.

Modelo:STA-D1520Y STA-M1215X

Enviar Consulta

Descripción del Producto

STA-D1520Y adopta el módulo láser de vidrio Erbium de 1535 nm desarrollado de forma independiente por Jioptics, que tiene las características de bajo consumo de energía, estructura compacta, alta precisión, distancia de medición y seguridad ocular humano.

Rango de medición máximo: 15000m (vehículo) 20000 m (pared)
Precisión de rango ± 1.5m
Precisión de medición ≥ 98%
Peso ≤600g

Características del módulo del telémetro de 15000m

1. Diseño integrado de toda la estructura de la máquina, anti-shock y vibración, el circuito adopta el diseño de sellado del submarino, el diseño de aislamiento de potencia, la fuerte compatibilidad electromagnética, la alta confiabilidad y la fuerte adaptabilidad ambiental;
2. La ruta de la luz está completamente sellada, a prueba de polvo, un diseño de vapor impermeable, todo el proceso de producción de entorno ultra limpio, se puede aplicar a un entorno complejo, bajos requisitos para el entorno de instalación, una fuerte adaptabilidad;
3. Las interfaces internas del circuito adoptan el proceso de conexión directa del cable de soldadura, que es firme y confiable, lo que puede evitar el cortocircuito o el mal contacto causado por la aflojamiento, la oxidación y el vapor de agua del conector, y mejorar la confiabilidad y la vida del producto.

Índice de rendimiento del producto

Artículo	Índice
Modelo	Sta-d1520y
Longitud de onda de funcionamiento	1535 nm ± 10 nm
Rango de rango	120m-20000m
Capacidad de alcance	20000m	Gran objetivo, visibilidad ≥ 25 km
	15000m	Visibilidad ≥ 25 km, objetivo con 0.3 reflectividad para vehículos 2.3m × 4.6m
Humedad	≤ 80%
Rango de precisión	± 3M
Tasa de precisión	≥98%
Resolución de rango	≤50m
Ángulo de divergencia	≤0.5mrad
Frecuencia de alcance	Una vez, 1Hz
Tamaño	≤144 mm × 108 mm × 75 mm
Voltaje	18V ～ 36V
Consumo de energía de trabajo	Consumo promedio de energía: ≤ 6W
Consumo de energía en espera	2.5w
Temperatura de trabajo	-40 ℃～+60 ℃
Temperatura de almacenamiento	-55 ℃～+70 ℃
Peso	≤600g

Interfaz de instalación de estructura

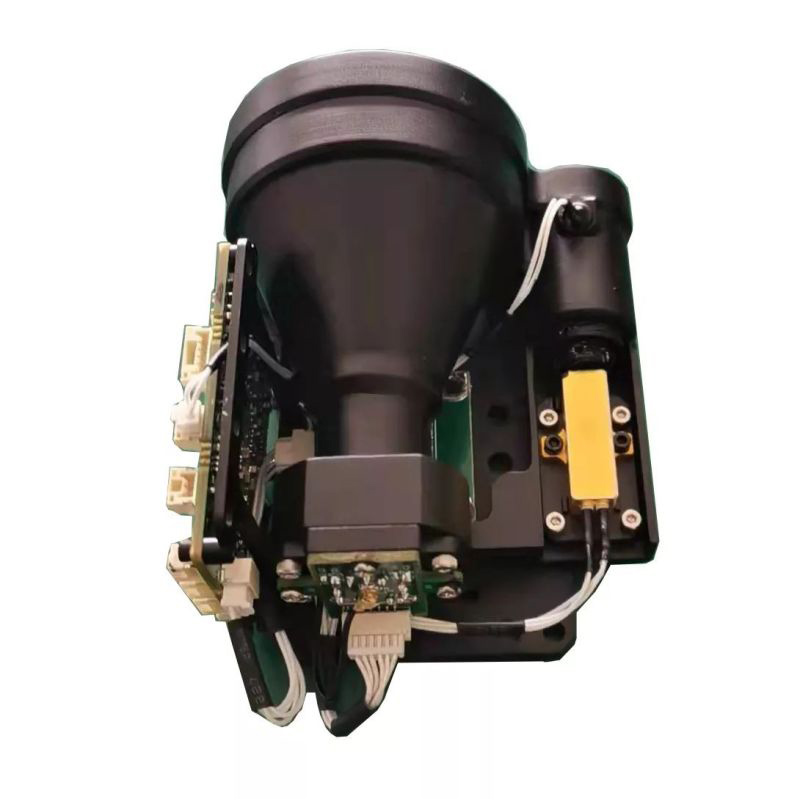

Lo más destacado de los productos

● Ligero con solo 160 g
● Potente medición de hasta 14 km
● Resistir el arma más severa de hasta 1600 g
● Consumo de energía extremadamente bajo
● Alta precisión de medición de 1 m
● La temperatura operativa amplia rango de –40 ° C a +65 ° C

Aplicaciones

● Dispositivos montados en armas
● dispositivos portátiles
● Sistemas de observación y vigilancia
● Suites de sensor para UAV y UGV

Índice de rendimiento del producto

ACTUACIÓN
Rango máximo	15000m
Rendimiento de rango en el objetivo de relleno de vigas Reflectividad: 60%, visibilidad del observador 25 km	14000m
Rendimiento de rango en un tamaño objetivo de 2.3 × 2.3 m Reflectividad: 30%, visibilidad del observador 25 km	12000m
Rendimiento de rango en un tamaño objetivo de 1 × 1 m Reflectividad: 10%, visibilidad del observador 25 km	10000m
Rango mínimo	20m
Precisión de rango	± 1M
Tasas de repetición	1-10Hz
Detección de objetivos múltiples	3 objetivos
Longitud de onda	1535 nm
Divergencia	0.3mrad
Seguridad ocular por IEC 60825-1	Clase láser 1
Características ambientales
Rango de temperatura de funcionamiento	-40 ℃ ~+65 ℃
Rango de temperatura de almacenamiento	-50 ℃ ~+75 ℃
Choque (medio sinuso) a 0.6 ms en dirección X, Y y Z	1000 g
Características físicas
Peso	≤160g
Dimensiones (longitud/ancho/altura)	≤87.3 mm76 mm58.8 mm
Interfaces
Interfaz de comunicación	UART (3.3 V LVCMOS Niveles) RS422
Fuente de alimentación	4.5V ~ 12V
