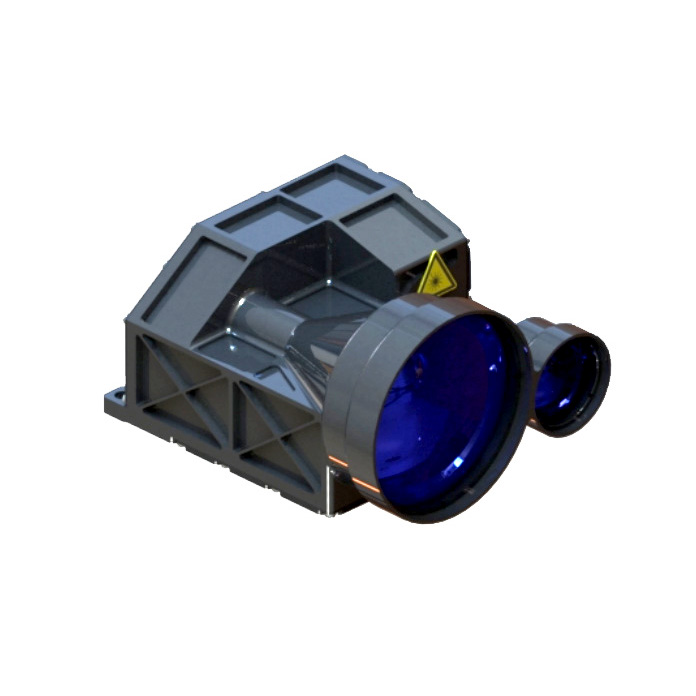

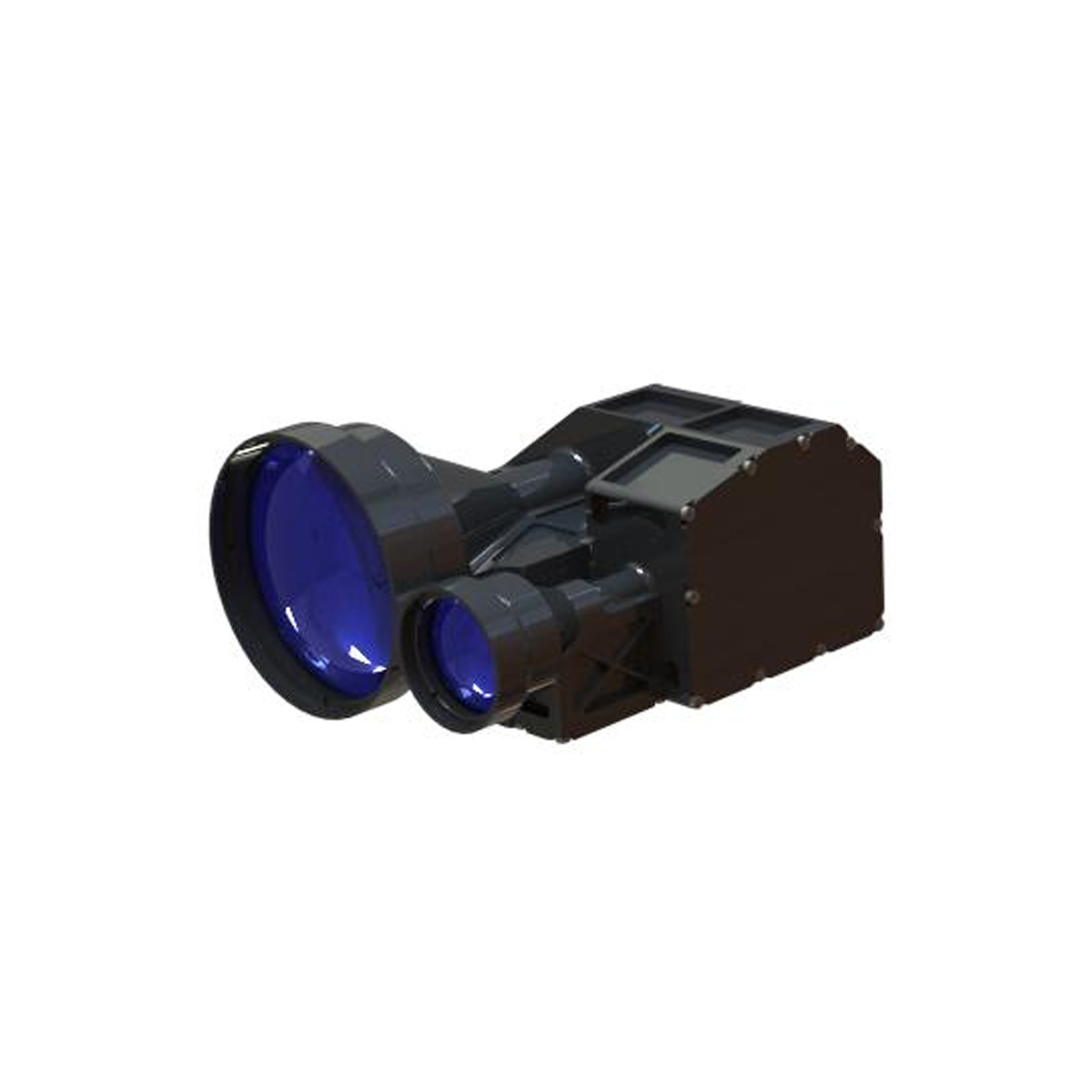

Módulo de buscador de rango de 10 km
STA-D1925X 10 km de rango Módulo de búsqueda de rango adopta el módulo láser de vidrio Erbium de 1535 nm desarrollado independientemente por Jioptics, que tiene las características de bajo consumo de energía, estructura compacta, alta precisión, distancia de medición y seguridad ocular humano.
Enviar Consulta
Descripción del Producto
Rango de medición máximo: 19000m (vehículo) 23000 m (edificio blanco) 25000 (objetivo típico)
Precisión de rango ± 3m
Precisión de medición ≥ 98%
Peso ≤640g
Precisión de rango ± 3m
Precisión de medición ≥ 98%
Peso ≤640g
Características del módulo de buscador de rango de 10 km
1. Diseño integrado de toda la estructura, resistencia a los choques y vibraciones, el circuito adopta el diseño de sellado del submarino, el diseño de aislamiento de potencia, la fuerte compatibilidad electromagnética, la alta confiabilidad y la fuerte adaptabilidad ambiental;
2. La ruta de la luz está completamente sellada, a prueba de polvo e impermeable al diseño de vapor, todo el proceso de producción de entorno ultra limpio, se puede aplicar a un entorno complejo, bajos requisitos para el entorno de instalación, fuerte adaptabilidad;
3. La interfaz interna del circuito adopta el proceso de conexión directa del cable de soldadura, que es firme y confiable, lo que puede evitar el cortocircuito o el mal contacto causado por la aflojamiento, la oxidación y el vapor de agua del conector, y mejorar la fiabilidad y la vida del producto.
2. La ruta de la luz está completamente sellada, a prueba de polvo e impermeable al diseño de vapor, todo el proceso de producción de entorno ultra limpio, se puede aplicar a un entorno complejo, bajos requisitos para el entorno de instalación, fuerte adaptabilidad;
3. La interfaz interna del circuito adopta el proceso de conexión directa del cable de soldadura, que es firme y confiable, lo que puede evitar el cortocircuito o el mal contacto causado por la aflojamiento, la oxidación y el vapor de agua del conector, y mejorar la fiabilidad y la vida del producto.
Índice de rendimiento del producto para el módulo de marcador láser STA-D1925X
| Artículo | Índice | |
| Modelo | STA-D1925X | |
| Longitud de onda de funcionamiento | 1535 nm ± 10 nm | |
| Rango de rango | 150m-23000m | |
| Capacidad de alcance | 25000m | Objetivo típico, visibilidad ≥ 25 km |
| 23000m | Gran objetivo, visibilidad ≥ 25 km | |
| 19000m | Visibilidad ≥ 25 km, objetivo con 0.3 reflectividad para vehículos 2.3m × 2.3m | |
| Interfaz de comunicación | Rs422 | |
| Humedad | ≤ 80% | |
| Rango de precisión | ± 3M | |
| Tasa de precisión | ≥98% | |
| Resolución de rango | ≤40m | |
| Ángulo de divergencia | ≤0.4mrad | |
| Frecuencia de alcance | 1 vez, 1Hz, 5Hz | |
| Tamaño | ≤144 mm × 108 mm × 75 mm | |
| Voltaje | 22V ～ 34V | |
| Consumo de energía de trabajo | Consumo promedio de energía: ≤ 10W | |
| Consumo de energía en espera | ≤3w | |
| Temperatura de trabajo | -40 ℃～+60 ℃ | |
| Temperatura de almacenamiento | -55 ℃～+70 ℃ | |
| Peso | ≤800g | |
Interfaz de instalación de estructura para el módulo de marcador láser STA-D1925X
Interfaz eléctrica para el sensor de medición de STA-D1925X
El modelo de enchufe del conector del telémetro láser es J30J-9ZKP, que incluye la fuente de alimentación y la señal de comunicación del telémetro láser. Seleccione la interfaz de comunicación TTL estándar para comunicarse con el sistema, y el modelo de enchufe correspondiente en el extremo del sistema es J30J-9TJL, como se define en la tabla a continuación.
Financiario de alimentación final del buscador de distancia y definición de PIN de comunicación
| Número de alfiler | Etiqueta | Definición característica eléctrica | Nota |
| 1 ° 6 | Vin+ | Potencia de entrada positiva | Fuente de alimentación del telémetro |
| 2 —7 | Vin- | Polo negativo de potencia de entrada | |
| 3 | Ttl_rxd | Puerto receptor de señal | Computadora superior a telémetro |
| 8 | CAROLINA DEL NORTE | CAROLINA DEL NORTE |
|
| 4 | Ttl_txd | Puerto de envío de señal | Telémetro para alojar la computadora |
| 9 | CAROLINA DEL NORTE | CAROLINA DEL NORTE |
|
| 5 | Gnd | Cable de tierra de comunicación |
|
