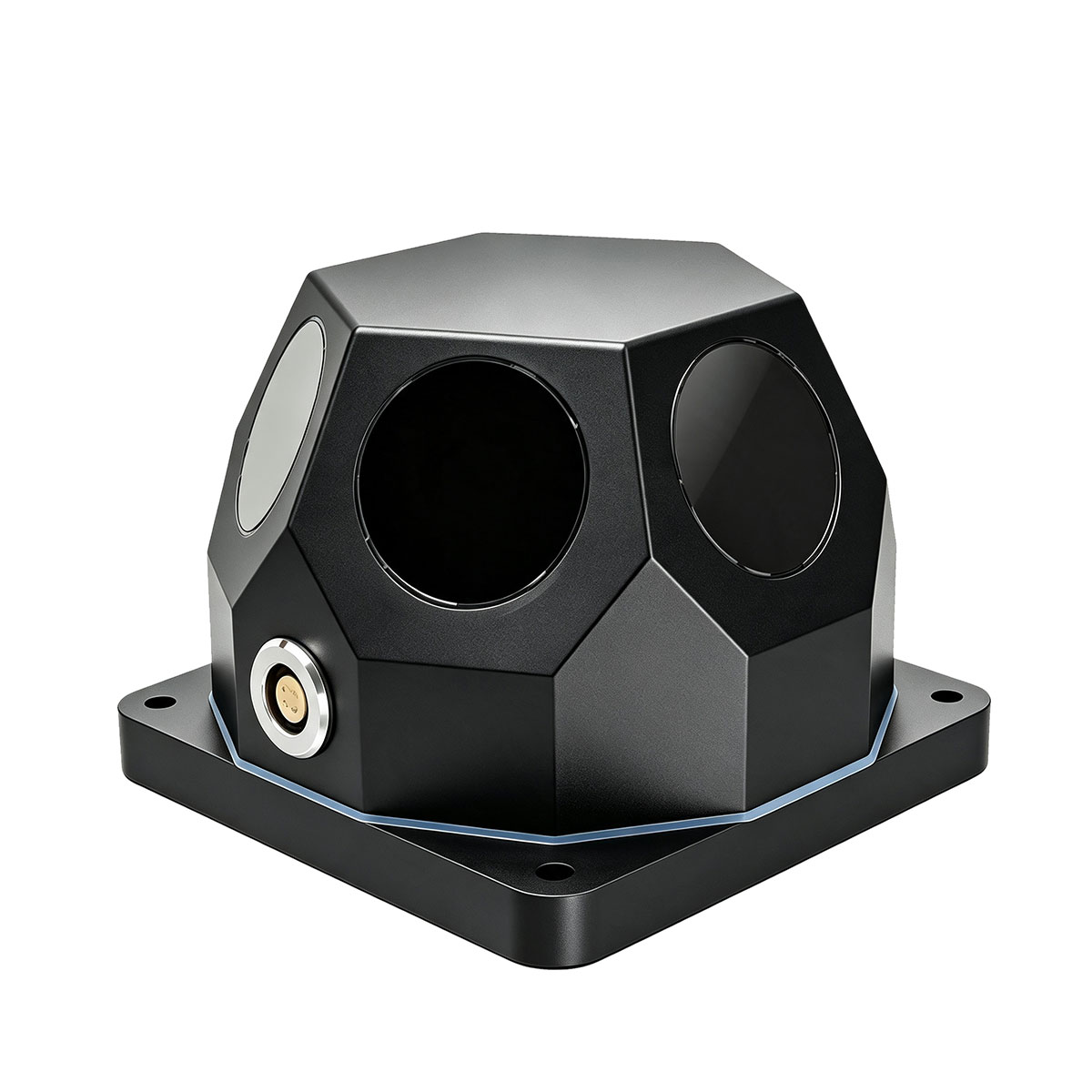

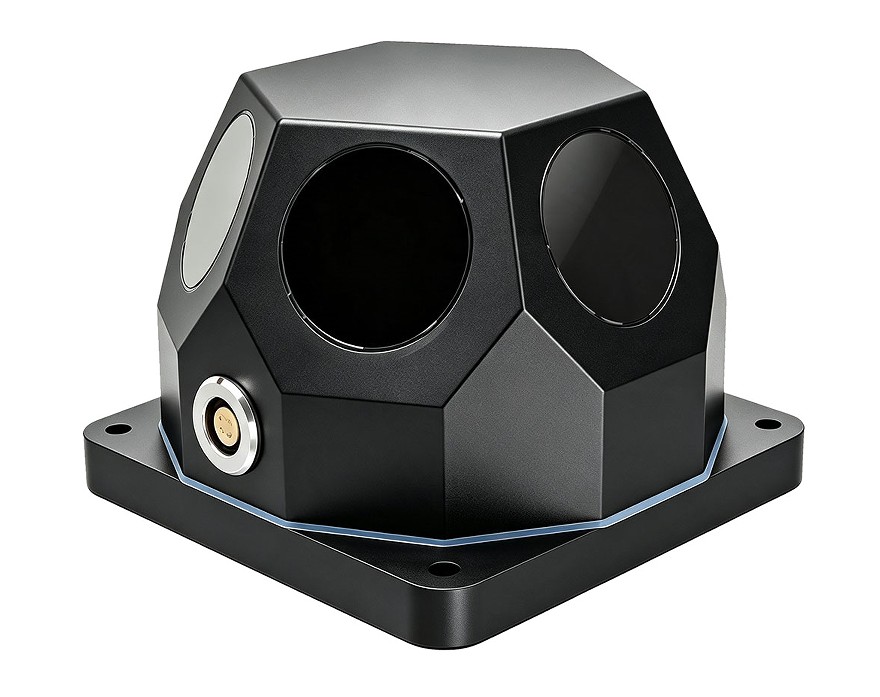

Sistema de advertencia láser montado en plataforma LWS360D
El sistema de advertencia láser STA LWS360D está equipado con seis ventanas de detección para una detección omnidireccional de 360°. Detecta amenazas láser en tiempo real y activa alarmas visuales audibles rápidas. Con un diseño modular y alta confiabilidad, permite una fácil implementación e instalación para escenarios complejos, incluidas plataformas terrestres, montadas en vehículos y a bordo de barcos.
Longitud de onda de detección: 900-1700 nm
Rango de detección: ≥5 km
Campo de visión de detección: 360°(90°X6)
Enviar Consulta
Descripción del Producto
El sistema de advertencia láser STA-LWS360D consta de dos unidades funcionales: un módulo de recepción de señal láser y un módulo de alarma acústico-óptico. Equipado con seis ventanas receptoras de señales láser, realiza una detección omnidireccional sin persianas de 360 grados, que puede percibir, detectar e identificar en tiempo real señales entrantes de amenaza de radiación láser externa. Al capturar señales de amenaza láser válidas, el módulo receptor emite señales de activación de alarma inmediatamente para activar el módulo de alarma acústico-óptico.
Con una arquitectura modular, el sistema presenta una estructura compacta, alta confiabilidad operativa y una instalación, puesta en servicio y mantenimiento convenientes. Compatible con plataformas a bordo de vehículos, a bordo de barcos y otras, las posiciones de montaje se pueden organizar de manera flexible de acuerdo con los requisitos de la misión de combate para realizar tareas de detección láser y advertencia de amenazas en diversos escenarios complejos.
Con una arquitectura modular, el sistema presenta una estructura compacta, alta confiabilidad operativa y una instalación, puesta en servicio y mantenimiento convenientes. Compatible con plataformas a bordo de vehículos, a bordo de barcos y otras, las posiciones de montaje se pueden organizar de manera flexible de acuerdo con los requisitos de la misión de combate para realizar tareas de detección láser y advertencia de amenazas en diversos escenarios complejos.
Campos de aplicación de los dispositivos de advertencia láser
• Detectar amenazas láser enemigas
•Designador de objetivo láser (LTD)
• Telémetro láser (LRF)
•Montado en vehículo (los productos se pueden personalizar según los requisitos)
•Designador de objetivo láser (LTD)
• Telémetro láser (LRF)
•Montado en vehículo (los productos se pueden personalizar según los requisitos)
Principales parámetros técnicos.
| Módulo | STA-LWS360D |
| Tipo de detector | InGaAs |
| Objeto de reconocimiento | Todas las amenazas láser dentro del rango de 900-1700 nm |
| Rango de detección | ≥5 km (cuanto más fuerte sea el láser, más lejos será la detección y viceversa) |
| Longitud de onda de detección | 0,9~1,7μm(Personalizable según las necesidades) |
| Sensibilidad de detección | ≥100 μW/cm² |
| Tiempo de respuesta | <10 ms |
| Campo de visión de detección | 360°(Sin puntos ciegos) |
| Ventana de detección láser | 6 |
| Ángulo de detección de ventana única | 90° |
| Durabilidad | IP68 |
| Método de alarma | Alarma sonora y visual. |
| voltaje de trabajo | CC 24 V |
| Modo de alimentación: | Fuente de alimentación CC externa; |
| Interfaz de señal | Interfaz de enchufe de aviación de cuatro núcleos |
| Modo de trabajo | Advertencia activada |
| Peso | ≤350g |
| Dimensión general | 95x95x68mm(Personalizable según necesidades) |
| Temperatura de funcionamiento | 20 ℃~ +55 ℃ (La temperatura se puede ampliar de - 40 ℃ a +55 ℃). |
| Temperatura de almacenamiento | -40 ℃ ~ +65 ℃ |
Nota: Las alarmas láser con interfaces de comunicación se pueden personalizar según los requisitos.

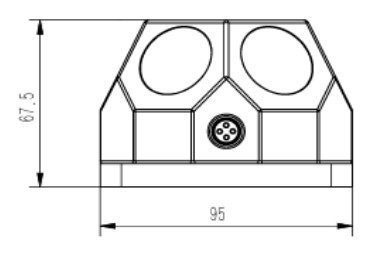

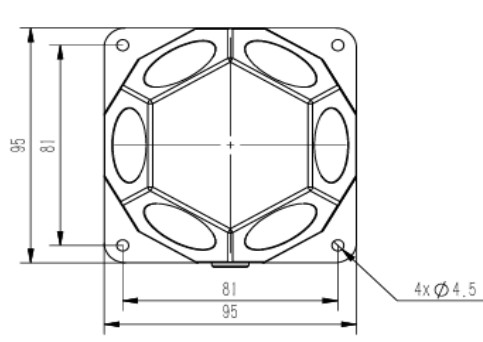

Sistema de advertencia láser STA LWS360D Tamaño LWS
Imagen física del módulo de alarma de luz y sonido (personalizable)
Definición de interfaz
Interfaz de salida de señal de alarma y fuente de alimentación:
Tabla 1 Definición de fuente de alimentación y interfaz de salida de señal de alarma
Tabla 1 Definición de fuente de alimentación y interfaz de salida de señal de alarma
| Alfiler | Definición | Notas |
| 1 | +24V | fuente de alimentación de 24V |
| 4 | Tierra | |
| 2 | Señal de alarma+ | Salida de señal |
| 3 | Señal de alarma- |
Interfaz de entrada de señal de alarma y fuente de alimentación:
Tabla 2 Definición de interfaz de entrada de señal de alarma y fuente de alimentación
Tabla 2 Definición de interfaz de entrada de señal de alarma y fuente de alimentación
| Alfiler | Definición | Notas |
| 1 | +24V | fuente de alimentación de 24V |
| 4 | Tierra | |
| 2 | Señal de alarma+ | Entrada de señal |
| 3 | Señal de alarma- |
