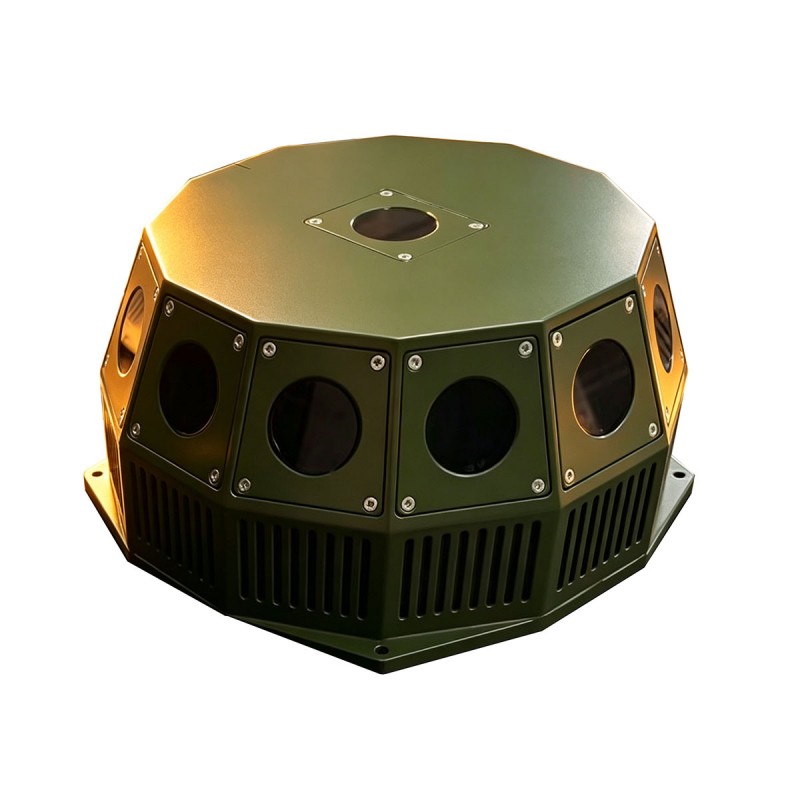

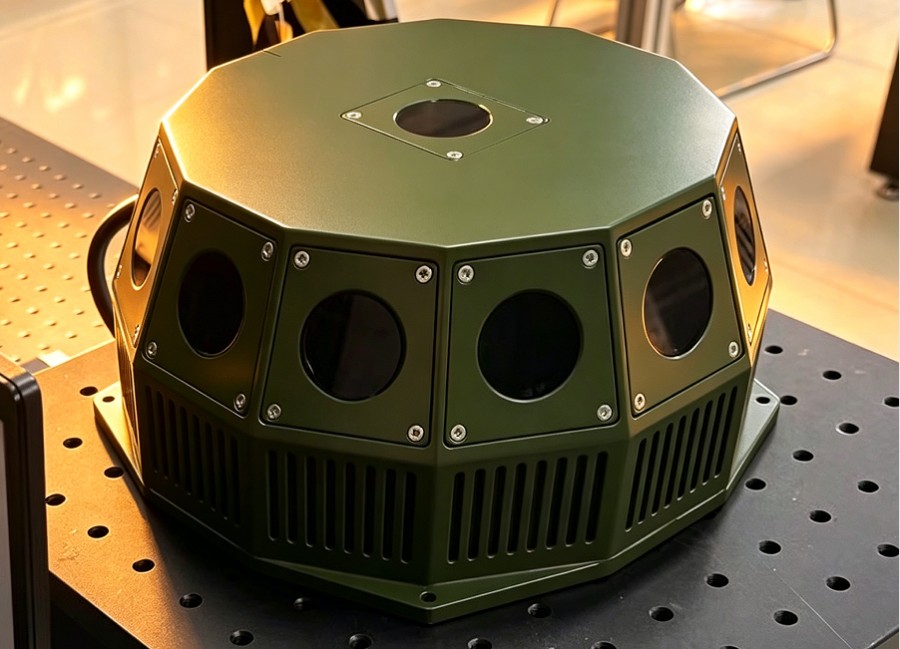

Sistema de advertencia láser LWS360DX
El sistema distribuido de advertencia láser STA-LWS360DX integra funciones de advertencia láser y decodificación de señales. Equipado con 13 unidades de detección, logra una detección de azimut completo de 360°. Al detectar señales de pulso láser, el sistema genera información de azimut de amenaza en tiempo real. Puede activar alarmas acústico-ópticas o activar láseres señuelo para replicar patrones de códigos interceptados para interferencias de engaño.
Longitud de onda de detección: 900-1700 nm
Rango de detección: ≥5 km
Campo de visión de detección: Azimut: 360°, Inclinación: -15° a 90°
Enviar Consulta
Descripción del Producto
El sistema de advertencia láser distribuido STA-LWS360DX está equipado con 13 unidades de detección, que logran una cobertura sin ciegas de azimut de 360° y elevación de -15°~90°. Puede percibir, detectar e identificar en tiempo real señales entrantes de amenaza de radiación láser externa. Construido con un decodificador de alta precisión, el sistema admite el reconocimiento de códigos de hasta no menos de 32 bits. Puede cooperar con láseres de alta energía para formar un sistema autónomo de engaño en ángulo, desviar las armas guiadas por láser entrantes y proteger objetivos amigos.
Al adoptar una arquitectura modular, el sistema presenta un diseño compacto y una alta confiabilidad operativa con una instalación, puesta en servicio y mantenimiento convenientes. Compatible con plataformas terrestres, montadas en vehículos y en barcos, permite un diseño flexible según las misiones de combate para cumplir con tareas de detección de amenazas láser, alerta temprana y contramedidas optoelectrónicas en diversos escenarios complejos.
Al adoptar una arquitectura modular, el sistema presenta un diseño compacto y una alta confiabilidad operativa con una instalación, puesta en servicio y mantenimiento convenientes. Compatible con plataformas terrestres, montadas en vehículos y en barcos, permite un diseño flexible según las misiones de combate para cumplir con tareas de detección de amenazas láser, alerta temprana y contramedidas optoelectrónicas en diversos escenarios complejos.
Escenarios de aplicación:
a) Plataformas terrestres/montadas en vehículos/a bordo de barcos: generar información de advertencia de amenazas láser para guiar a los radares optoelectrónicos para capturar y rastrear los acimutes de las amenazas;
b) b) Cooperar con láseres de alta energía para construir un sistema autónomo de engaño láser, desviar las armas guiadas por láser entrantes y proteger objetivos amigos.
b) b) Cooperar con láseres de alta energía para construir un sistema autónomo de engaño láser, desviar las armas guiadas por láser entrantes y proteger objetivos amigos.
Principales parámetros técnicos.
| Elementos | Indicadores |
| Modelo | STA-LWS360DX |
| Tipo de detector | InGaAs |
| Longitud de onda de detección | 0,9~1,7μm(Personalizable según las necesidades) |
| Objeto de reconocimiento | Todas las amenazas láser dentro del rango de 900-1700 nm |
| Rango de detección | ≥5 km (cuanto más fuerte sea el láser, más lejos será la detección y viceversa) |
| Rango de detección láser | Azimut: 360° |
| Inclinación: -15° a 90° | |
| resolución angular | 15° |
| Sensibilidad de detección | ≥100 μW/cm² |
| Tiempo de respuesta | <10 ms |
| Radio de intersección | ≥50 m (condiciones climáticas moderadas de temperatura normal, indicador objetivo 120 mJ) |
| Número máximo de bits de código identificables | 9:32 bits (irradiación estable) |
| Modo de trabajo | Advertencia activada |
| Dimensión general | 210 mm × 210 mm × 105 mm |
| Peso | ≤3kg |
| Temperatura de funcionamiento | -40℃ ~ +55℃ |
| Temperatura de almacenamiento | -40 ℃ ~ +60 ℃ |
| Nivel de protección | IP66 |
| Prueba de vibración | 5 ~ 16 Hz: 1,5 mm; 16 a 60 Hz: 1,5 g |
| Prueba de impacto | 10g/11ms |
Características del producto del sistema de advertencia láser STA-LWS360DX
•La potente función de decodificación, combinada con un equipo láser de alta potencia, puede engañar a las bombas guiadas por láser.
• Detección de PRF (Frecuencia de repetición de pulsos)
• Detección y seguimiento de múltiples amenazas simultáneas
• Restablecer la entrada a cero para borrar datos críticos de la memoria
• Alto valor MTBF
• Equipo de prueba de mantenimiento de nivel O
•Protección IP67 contra el ingreso de agua y polvo
•Resistencia a la prueba de niebla salina 800 horas
• Detección de PRF (Frecuencia de repetición de pulsos)
• Detección y seguimiento de múltiples amenazas simultáneas
• Restablecer la entrada a cero para borrar datos críticos de la memoria
• Alto valor MTBF
• Equipo de prueba de mantenimiento de nivel O
•Protección IP67 contra el ingreso de agua y polvo
•Resistencia a la prueba de niebla salina 800 horas

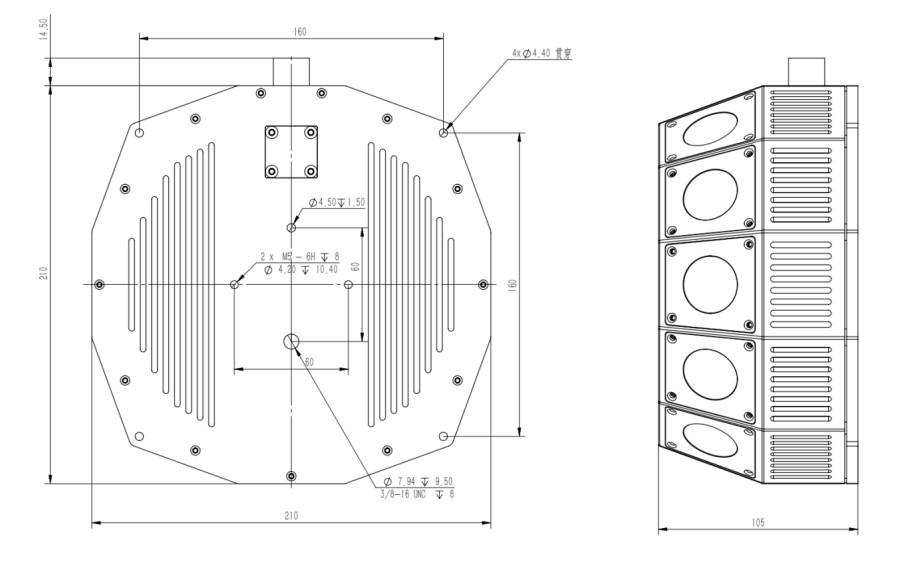

Diagrama de estructura de esquema
Interfaz de alimentación y comunicación.
| De serie | Definición de pin | Función | Observación |
| 1 | PIN1 | T+ | Púrpura |
| 2 | PIN2 | T- | Naranja |
| 3 | PIN3 | R+ | Amarillo |
| 4 | PIN4 | +24V | Azul |
| 5 | PIN5 | +24V | Gris |
| 6 | PIN6 | R- | Verde |
| 7 | PIN7 | Tierra | Blanco |
| 8 | PIN8 | Tierra | Marrón |
| 9 | PIN9 | TTL | Rojo |
| 10 | PIN10 | Tierra | Negro |
Notas: Para obtener más información sobre el producto, comuníquese con el equipo de Jioptics.
