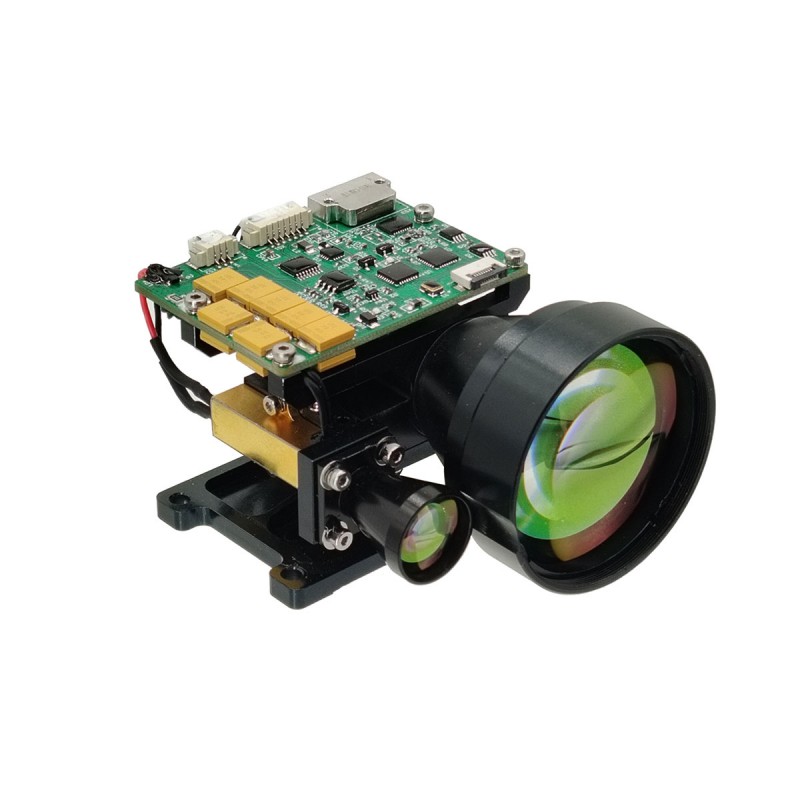

Módulo de telémetro láser de 8 km ojo
STA-B0815X es un módulo de medición de distancia láser segura por el ojo humano, que puede detectar la distancia objetivo y transmitir la distancia medida a la computadora superior a través de la comunicación serie. Visibilidad ≥ 15 km, reflectividad objetivo ≥ 0.3, humedad ≤ 80%, el vehículo (2,3 m × 2.3m objetivo) distancia de rango ≥8 km.
Enviar Consulta
Descripción del Producto
Funciones principales
(1) rango único y rango continuo;
(2) responder a los comandos de rango láser, y puede dejar de variar en cualquier momento según el comando Stop;
(3) datos de distancia de salida e información de estado una vez por pulso durante la medición de la distancia;
(4) puede informar el número acumulativo de pulsos láser transmitidos (sin pérdida de potencia);
(5) selección de distancia, indicación del objetivo delantero y trasero;
(6) Función de autoevaluación.
(2) responder a los comandos de rango láser, y puede dejar de variar en cualquier momento según el comando Stop;
(3) datos de distancia de salida e información de estado una vez por pulso durante la medición de la distancia;
(4) puede informar el número acumulativo de pulsos láser transmitidos (sin pérdida de potencia);
(5) selección de distancia, indicación del objetivo delantero y trasero;
(6) Función de autoevaluación.
Introducción al producto
El módulo de telémetro láser B0815X es un telémetro láser de pulso militar diseñado para escenarios de aplicación como aviones, vehículos aéreos no tripulados, tanques y alcance. Tiene un tamaño pequeño, peso ligero, bajo consumo de energía, rendimiento estable, una larga distancia de medición y una larga vida útil, seguridad para los ojos humanos y otras ventajas, es un equipo técnico importante para mejorar la precisión de la puntería del producto.
Índice de rendimiento del producto
| Artículo | Parámetro técnico | Instrucción |
| Modelo | STA-B0815X | |
| Longitud de onda de trabajo | 1535 ± 5 nm | |
| Seguridad ocular | Clase 1 (IEC 60825-1) | |
| Recibir apertura | Φ42 mm | |
| Apertura de emisiones | Φ14 mm | |
| Capacidad de alcance | 50m-15 km | |
| Rango de rango | ≥15000m | Rango máximo, visibilidad del observador 25 km |
| ≥12000m | Construcción de objetivos, reflectividad: 0.6, visibilidad del observador 25 km | |
| ≥8000m | Objetivo de la OTAN | |
| ≥4000m | Objetivo humano | |
| ≥2500m | Objetivo de UAV | |
| Mini rango | 50m |
|
| Detección de objetivos múltiples | Hasta 3 objetivo |
|
| Rango de precisión | ± 1M | 3D |
| Frecuencia de alcance | 1 ~ 10Hz ajustable |
|
| Tasa de precisión | ≥98% |
|
| Tasa de falsa alarma | 1% |
|
| Ángulo de divergencia | ≤0.5mrad |
|
| Interfaz de comunicación | Rs422 / rs232 / ttl |
|
| Voltaje | DC18 ~ 32V |
|
| Poder de trabajo | ≤1.2w (@1Hz) | Prueba de temperatura normal |
| poder en espera | ≤0.5W | Prueba de temperatura normal |
| Choque mecánico | 75g, 1 ms |
|
| Temperatura de trabajo | -40 ℃～+60 ℃ |
|
| Temperatura de almacenamiento | -45 ℃～+70 ℃ |
|
| Fiabilidad | MTBF ≥ 1500h |
|
| Tamaño | ≤79 mm × 66 mm × 46 mm |
|
| Peso | ≤120g |
|
| Función principal | El primer y último objetivo de alcance, rango de múltiples objetivos, selectividad de distancia | |
Notas:
1) tamaño objetivo de la OTAN 2.3 m × 2.3 m; Tamaño del objetivo humano 0.5 m × 1.7 m; Tamaño objetivo de UAV 0.2 m × 0.3
metro; Reflectividad 30%, visibilidad del observador ≥ 15 km

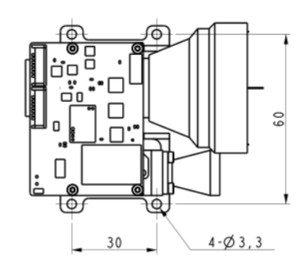

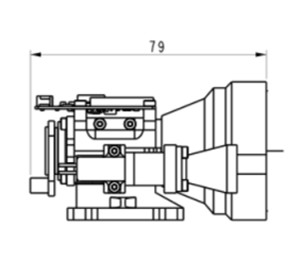

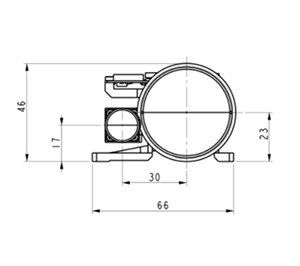

Interfaz de instalación de estructura
Interfaz externa
| Modelo de conector: MDC1-15SW1 | |||
| Número de alfiler | Definición | Función | Observación |
| 1 | Vina | Entrada de energía positiva | DC18-36V |
| 2 | Gnd | tierra de entrada de energía |
|
| 3 | Rs422_t/r+ | Rs485+/rs422 enviar positivo |
|
| 4 | Rs422_t/r- | Rs485+/rs422 enviar nagativo |
|
| 5 | Rs422_rxd- | Rs422 recibir negativo |
|
| 6 | Rs422_rxd+ | Rs422 recibir positivo |
|
| 7 | Rs232-tx | RS232 Enviar |
|
| 8 | Rs232-rx | RS232 toma el control |
|
| 9 | Ttl-tx | TTL Enviar | 3.3V |
| 10 | Ttl-rx | TTL Take Maying | 3.3V |
| 11 | Gnd | lugar de comunicación |
|
| 12 | CAROLINA DEL NORTE | Alternar |
|
| 13 | CAROLINA DEL NORTE | Alternar |
|
| 14 | CAROLINA DEL NORTE | Alternar |
|
| 15 | CAROLINA DEL NORTE | Alternar |
|
Adaptabilidad ambiental
a) Temperatura de trabajo: -40 ℃～+60 ℃.
b) Temperatura de almacenamiento: -45 ℃～+70 ℃.
C) Vibración aleatoria: 15 ～ 2000Hz, 3 direcciones. Las condiciones de prueba específicas se muestran en la Tabla 1.
b) Temperatura de almacenamiento: -45 ℃～+70 ℃.
C) Vibración aleatoria: 15 ～ 2000Hz, 3 direcciones. Las condiciones de prueba específicas se muestran en la Tabla 1.
Tabla 1 Condiciones de prueba de vibración aleatoria
| Número de serie | Rango de frecuencia (Hz) | Densidad espectral de aceleración (G2/Hz) | Tiempo de vibración (min) |
| 1 | 15 ～ 190 | 0.01 | Vibración en todas las direcciones 15 min |
| 2 | 190 ～ 210 | 0.1 | |
| 3 | 210 ～ 380 | 0.01 | |
| 4 | 380 ～ 420 | 0.025 | |
| 5 | 420 ～ 2000 | 0.01 |
Módulos de rango OEM/ODM y soluciones personalizadas
El B0815X está diseñado para integradores de sistemas que buscan una solución de rango láser conveniente, potente y compacta. Proporciona un rendimiento confiable en una amplia gama de aplicaciones.

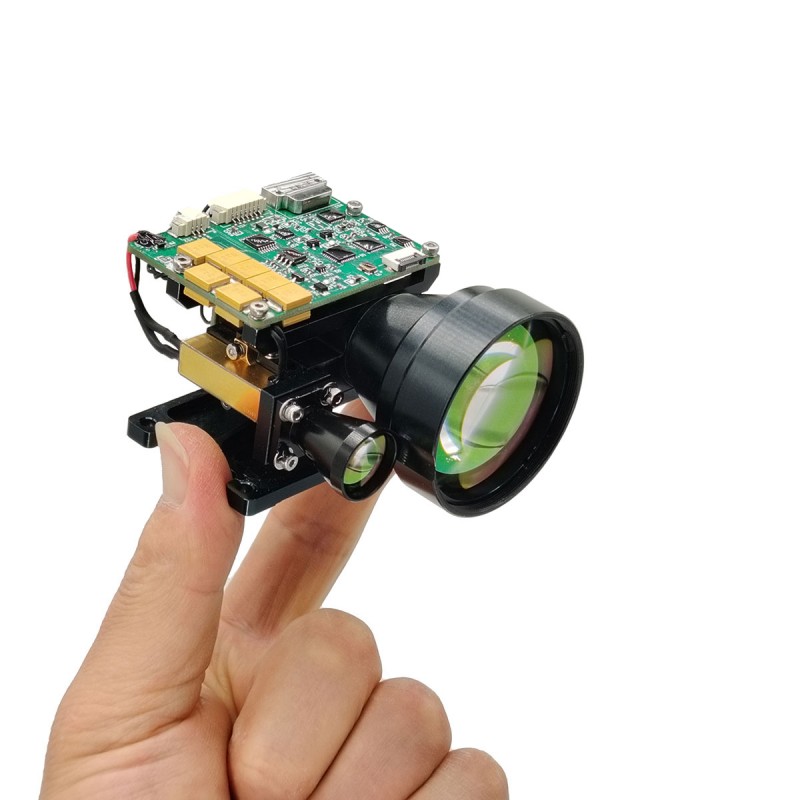

Es muy pequeño, Ultra-Light, tiene un bajo consumo de energía y se puede medir a larga distancia. Es adecuado para dispositivos portátiles (imágenes térmicas), aplicaciones de montaje de armas, sistemas portátiles y suites de sensores livianos y vehículos aéreos no tripulados o UGV.
Es muy pequeño, Ultra-Light, tiene un bajo consumo de energía y se puede medir a larga distancia. Es adecuado para dispositivos portátiles (imágenes térmicas), aplicaciones de montaje de armas, sistemas portátiles y suites de sensores livianos y vehículos aéreos no tripulados o UGV.
