Productos > Imagen térmica > Cámara de infrarrojos para drones FPV > Cámara termográfica con lente de 640x512 y 9,1 mm para drones FPV

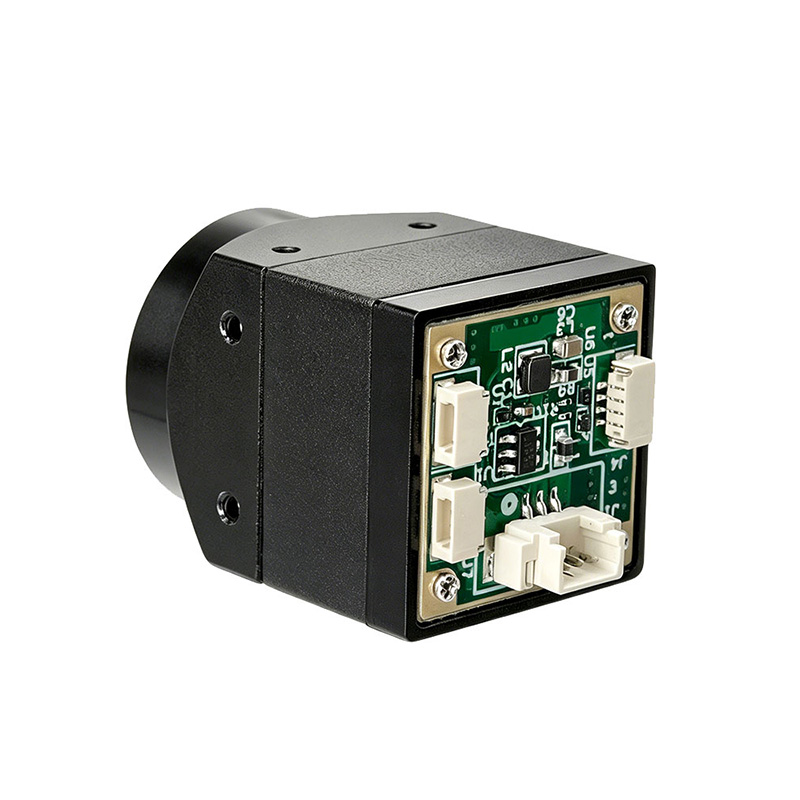

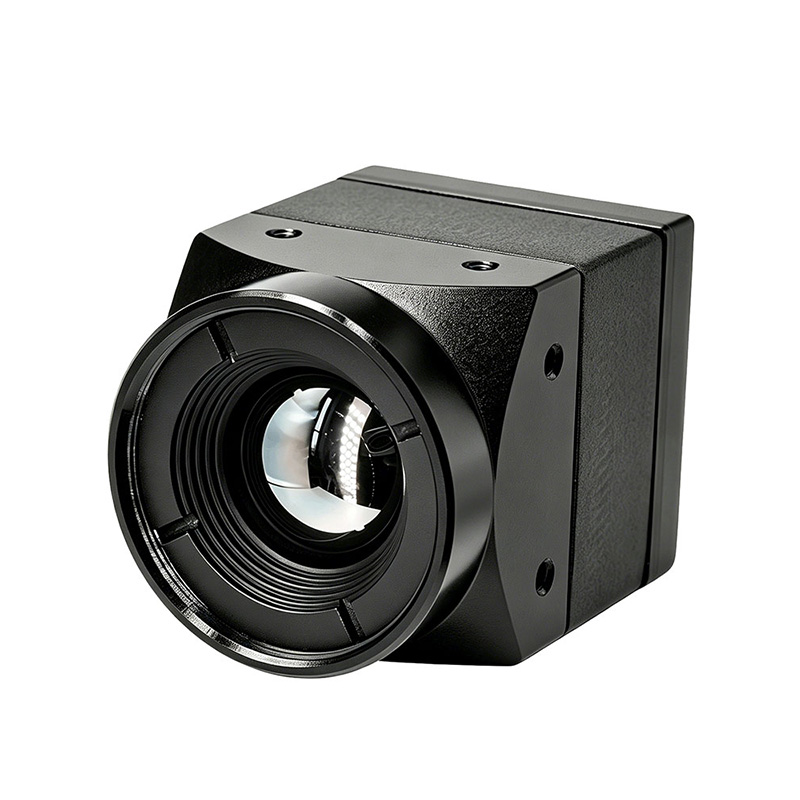

Cámara termográfica con lente de 640x512 y 9,1 mm para drones FPV
La serie STA-IR640-M es un módulo de imágenes infrarrojas no refrigerado de alto rendimiento, disponible con múltiples especificaciones de lentes que incluyen 4,1 mm, 6,9 mm, 9,1 mm y 13 mm. Equipado con un detector infrarrojo empaquetado WLP de alta velocidad de fotogramas de 12 μm y un chip ISP infrarrojo de segunda generación de desarrollo propio, ofrece un rendimiento de imagen excepcional con una rentabilidad general óptima.
Enviar Consulta
Descripción del Producto
Con un tamaño compacto, peso ligero y bajo consumo de energía, el módulo cumple totalmente con los requisitos de aplicaciones livianas SWaP (tamaño, peso, potencia).
Adoptado con algoritmos de imágenes inteligentes avanzados en toda la serie, garantiza una salida de imágenes fluida y sin fluctuaciones, presentando imágenes infrarrojas estables con detalles finos y capas distintas. Mientras tanto, está integrado con múltiples interfaces digitales estándar, lo que ofrece una gran compatibilidad para conectarse de manera flexible con varias plataformas de hardware de procesamiento inteligente.
Adoptado con algoritmos de imágenes inteligentes avanzados en toda la serie, garantiza una salida de imágenes fluida y sin fluctuaciones, presentando imágenes infrarrojas estables con detalles finos y capas distintas. Mientras tanto, está integrado con múltiples interfaces digitales estándar, lo que ofrece una gran compatibilidad para conectarse de manera flexible con varias plataformas de hardware de procesamiento inteligente.
Características del producto
⚫ Alta velocidad de fotogramas
⚫ Algoritmo estándar sin obturador
⚫ Visualización de imágenes de alta calidad
⚫ Mayor rendimiento de costos
⚫ Algoritmo estándar sin obturador
⚫ Visualización de imágenes de alta calidad
⚫ Mayor rendimiento de costos
Escenarios de aplicación
Búsqueda UAV: cápsula fotoeléctrica.
⚫ Terminal portátil: portátil para exteriores, visión nocturna con casco.
⚫ Inspección de seguridad/incendios: vigilancia industrial, escaneo perimetral, robots de inspección, incendio Advertencia, cascos contra incendios.
⚫ Integración inteligente: conducción asistida, electrodomésticos inteligentes.
⚫ Terminal portátil: portátil para exteriores, visión nocturna con casco.
⚫ Inspección de seguridad/incendios: vigilancia industrial, escaneo perimetral, robots de inspección, incendio Advertencia, cascos contra incendios.
⚫ Integración inteligente: conducción asistida, electrodomésticos inteligentes.
Parámetros de la lente
| Formato de matriz | E.F.L./F# | Tipo de enfoque | Campo de visión (H×V) | IFOV |
| 640×512 | 4, 1mmF1 .2 | atermalizado | 100°×82° | 2,93 mrad |
| 6,9 mmF1 .0 | 62,9° ×50,4° | 1,74 mrad | ||
| 9, 1mmF1 .0 | 48.1°×38.4° | 1,32 mrad | ||
| 13mmF1.2 | 33,5°×26,9° | 0,92 mrad | ||
| 25 mmF1 .2 | 17,5° × 14° | 0,48 mrad | ||
| 45mmF1.2 | 9,7°×7,8° | 0,27 mrad |
Nota: Tanto la estructura de instalación de la lente como de la cámara se pueden personalizar
Especificaciones del producto
| Índice de rendimiento | STA-IR640-M | |
| Tipo de detector | VOx IRFPA no refrigerado | |
| Resolución | 640×512 | |
| Paso de píxeles | 12 μm | |
| Velocidad de fotogramas | 50Hz | |
| Rango espectral | 8~14μm | |
| NETO | ≤40mK@25℃, F# 1.0 | |
| Ajuste de imagen | ||
| Ajuste de brillo y contraste | Manual/Automático | |
| Polaridad | Negro-caliente/blanco-caliente | |
| Paletas de colores | Soporte (1) | |
| Procesamiento de imágenes | Algoritmo de control de temperatura (sin TEC) | |
| DNR | ||
| DDE | ||
| Ecualización de histograma | ||
| Imagen espejo | Izquierda-derecha/Arriba-abajo/Diagonal | |
| Sincronización externa | 10 ~ 50 Hz, disparador de flanco ascendente | Ninguno |
| Fuente de alimentación(2) | ||
| Rango de fuente de alimentación | 5～ 12 VCC | |
| Consumo de energía típico a 25 ℃ | ≤0,50W | ≤0,40W |
| Interfaces(2) | ||
| Video | USB | |
| CVBS | ||
| MIPI de 2 carriles | ||
| Interfaces de comunicación serie | UART | |
| Propiedades físicas (sin lente ni componente de expansión) | ||
| Peso | 8g | |
| Tamaño | 21 mm × 21 mm | |
| Adaptación ambiental | ||
| Rango de temperatura de funcionamiento | -40 ℃ ~ + 80 ℃ (-20 ℃ ~ + 60 ℃ para función radiométrica) | |
| Rango de temperatura de almacenamiento | -45℃ ~+85℃ | |
| Humedad | 5~95%, sin condensación | |
| Vibración(3) | 6,06 g, vibración aleatoria, todo axial | |
| Choque(3) | 8 0, 4 ms, onda de diente de sierra de borde posterior, 3 ejes y 6 direcciones | |
Nota:
(1) Las especificaciones de interfaz y fuente de alimentación se aplican únicamente a la configuración estándar de fábrica y no se aplican a componentes extendidos. Para conocer las funciones detalladas de los componentes extendidos, consulte el Manual del usuario de componentes extendidos.
(2) Los componentes extendidos personalizados están disponibles a pedido. Puede contactarnos para una personalización personalizada si es necesario.
(1) Las especificaciones de interfaz y fuente de alimentación se aplican únicamente a la configuración estándar de fábrica y no se aplican a componentes extendidos. Para conocer las funciones detalladas de los componentes extendidos, consulte el Manual del usuario de componentes extendidos.
(2) Los componentes extendidos personalizados están disponibles a pedido. Puede contactarnos para una personalización personalizada si es necesario.
Definición de pin:
J1: interfaz CVBS de 3 pines
J1: interfaz CVBS de 3 pines
| 1 | CVBS | Producción | señal de vídeo CVBS |
| 2 | Tierra | FUERZA | Conectado a tierra |
| 3 | +5-12V | Fuerza |
J4: interfaz USB de 4 pines
| 1 | +5V |
| 2 | USBDM |
| 3 | USBDP |
| 4 | Tierra |
Formato de salida de vídeo USB (3 formatos opcionales):
1. UVC
2. Estándares de compresión de vídeo H.264, H.264H
3. Estándar de compresión de vídeo MJPEG, con velocidad de bits ajustable que oscila entre 40 y 16384 kbps; la tasa de bits se puede ajustar y personalizar
2. Estándares de compresión de vídeo H.264, H.264H
3. Estándar de compresión de vídeo MJPEG, con velocidad de bits ajustable que oscila entre 40 y 16384 kbps; la tasa de bits se puede ajustar y personalizar
J7,3PIN
| 1 | UART1_TX |
| 2 | UART1_RX |
| 3 | Tierra |
J8,3PIN
| 1 | UART0_TX |
| 2 | UART0_RX |
| 3 | Tierra |
Conector de 26 pines tipo no:DF56C-26S-0.3 V(51)
| Alfiler | Definición | Función | Nota |
| 1 、 2 、 3 、 4 、 18 、 19 、 20 、 21 、 22 、 23 、 24 、 25 、 26 | CAROLINA DEL NORTE |
|
|
| 5 、 7 、 9 、 11 、 13 | VDD | entrada de energía | 5--12V |
| 16 | RXD | uartrxd | 3.3v |
| 14 | TXD | uart txd | 3.3v |
| 6 | MIPI_DP0 |
|
|
| 8 | MIPI_DN0 |
|
|
| 10 | MIPI_DP1 |
|
|
| 12 | MIPI_DN1 |
|
|
| 15 | MIPI_CKP |
|
|
| 17 | MIPI_CKN |
|
|
Dimensiones estructurales del módulo
Nota: El tamaño del módulo y la estructura de instalación se pueden personalizar según los requisitos.
