Módulo de telémetro láser de 3 km para UAV Pod

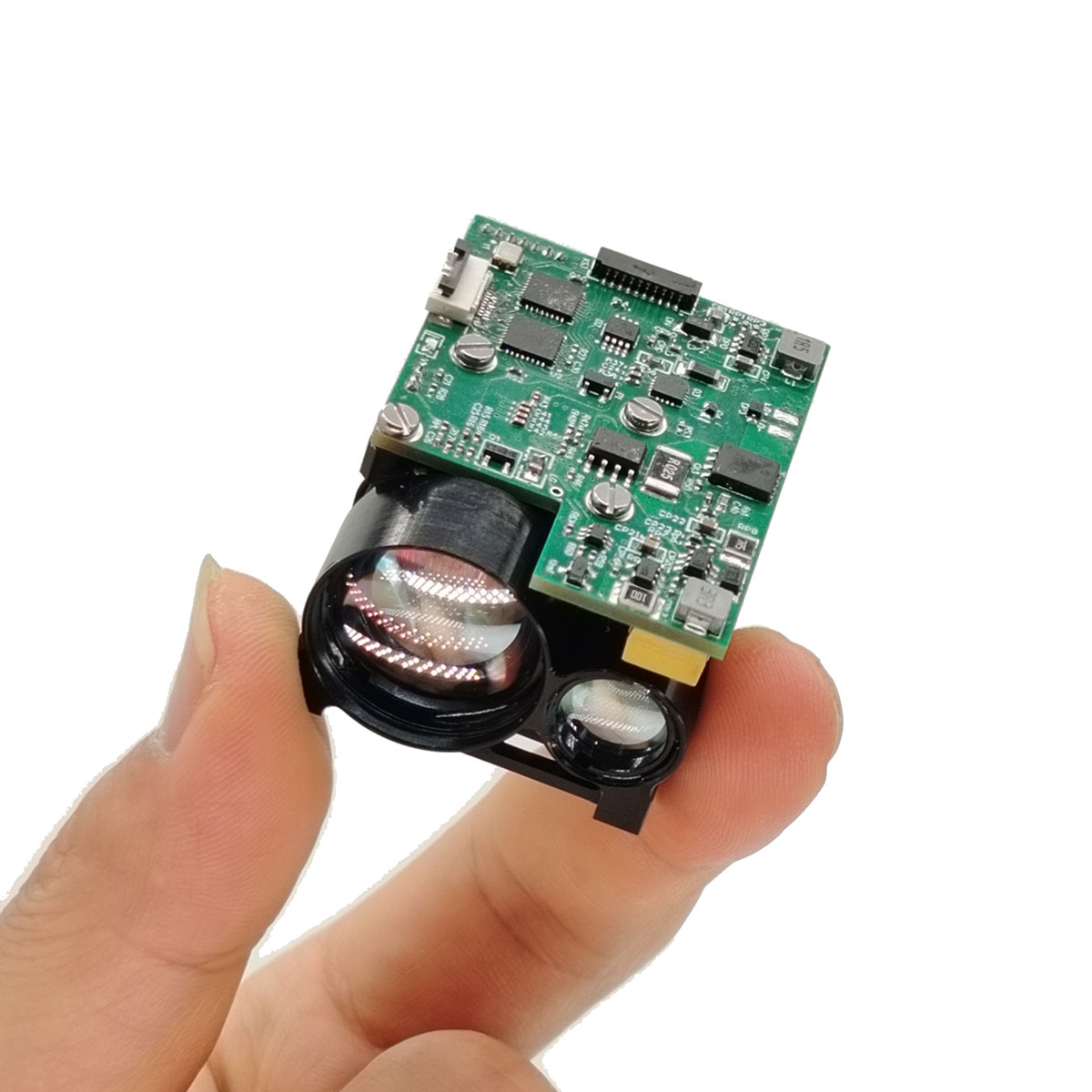

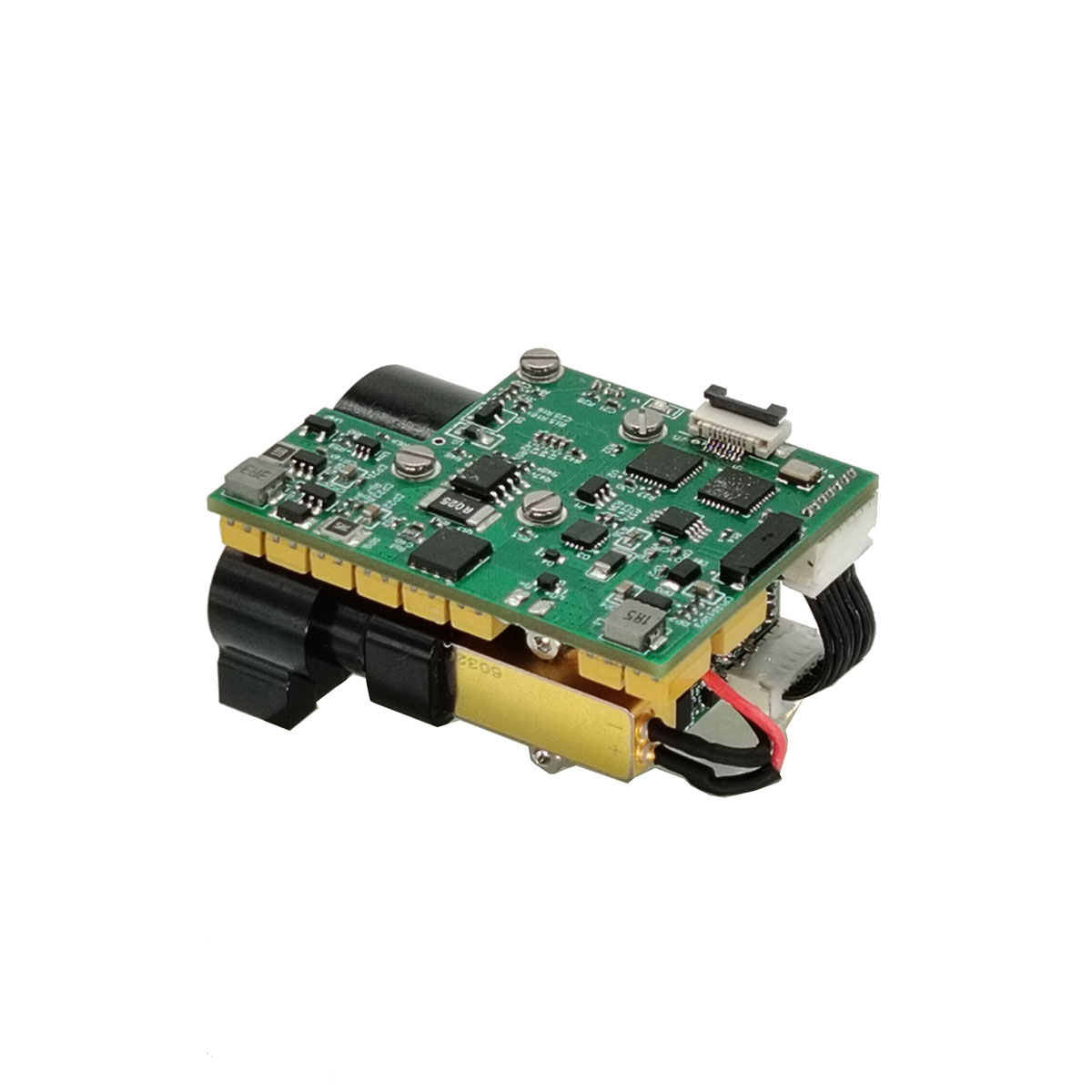

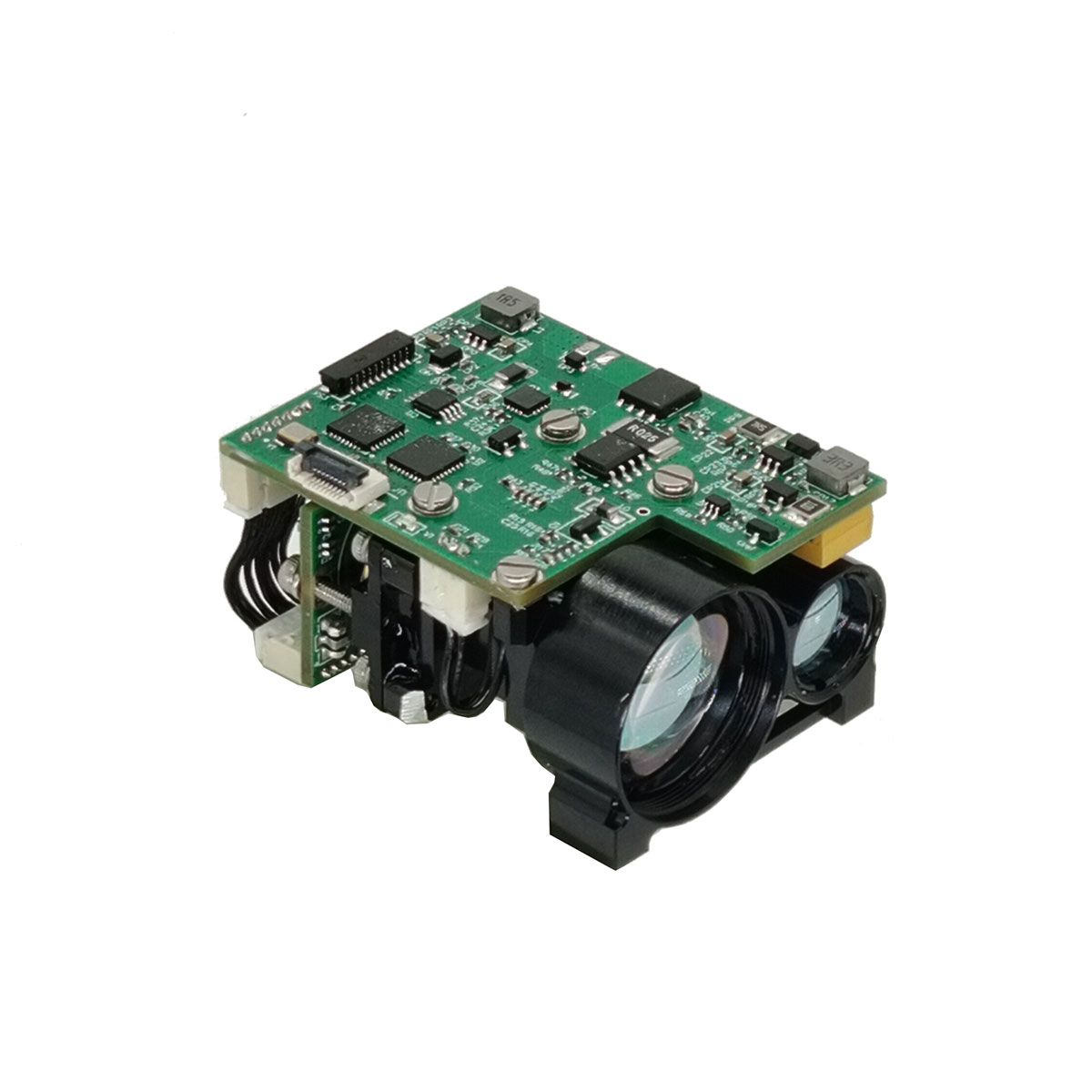

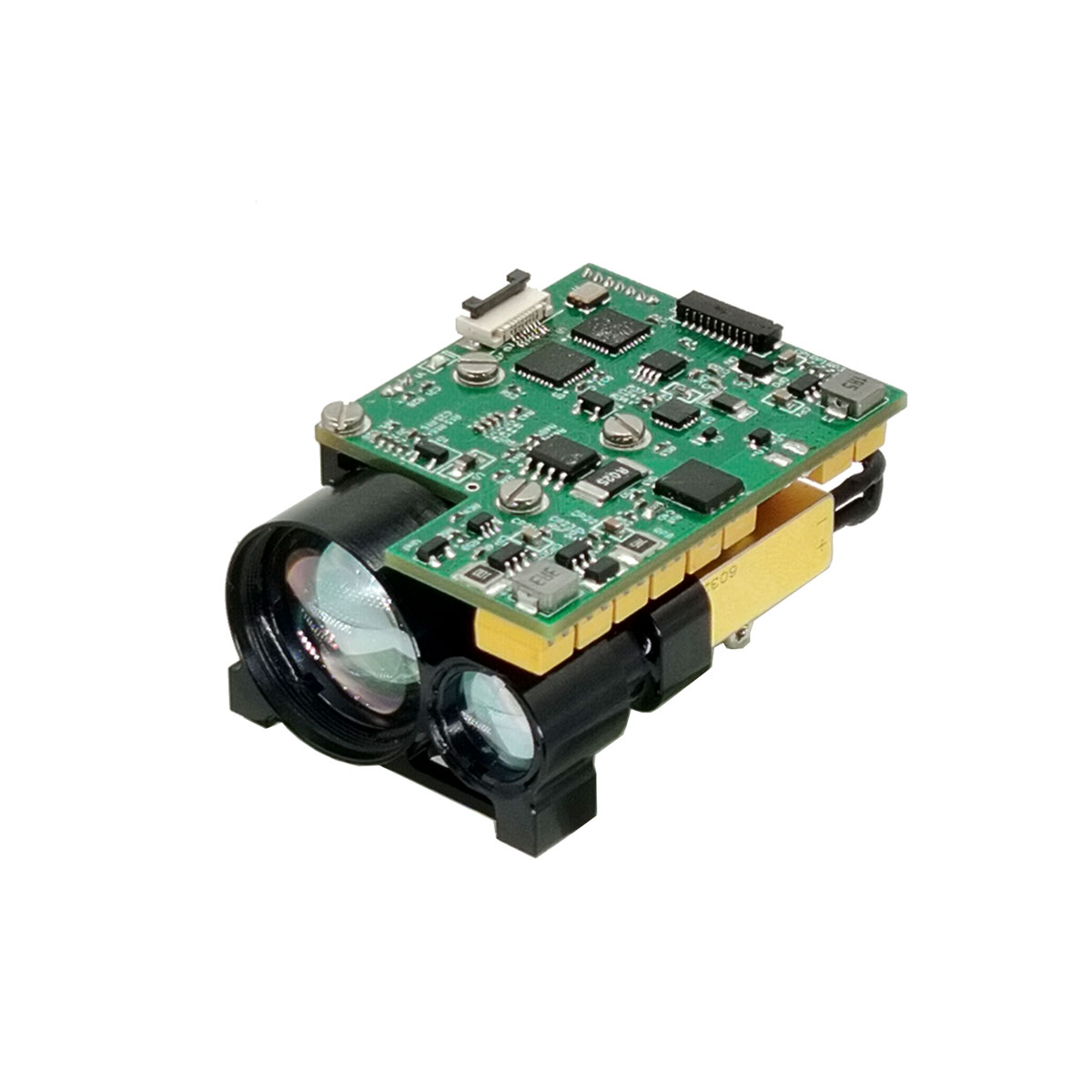

STA-H0306X 3 km Módulo de retorno de láser para la POD UAV adopta un componente láser de vidrio Erbium de 1535 nm autodesarrada, que tiene las características de largo alcance, consumo de bajo tamaño, pequeño tamaño y seguridad ocular humano.

Modelo:STA-H0306X

Enviar Consulta

Descripción del Producto

Rendimiento de rango: 3000m (2.3x2.3m objetivos), 6000m (rango máximo)
Precisión de rango ± 1m
Precisión de medición ≥ 98%
Peso ≤ 57g

Módulo de marcador láser de 3 km para características técnicas de UAV Pod

1. Diseño de configuración integrado y instalación de sellado de múltiples puntos de cara frontal, una fuerte capacidad anti-integral, alta durabilidad, larga vida laboral, seguridad para los ojos;
2. Uso de la tecnología de diseño óptico no receptivo no térmico, con una buena capacidad de supresión de ruido óptico, rendimiento de alcance cercano a distancia y rendimiento óptico de alta y baja temperatura;
3. La interfaz interna del circuito adopta el proceso de conexión directa del cable de soldadura, que es firme y confiable, lo que puede evitar el cortocircuito o el mal contacto causado por la aflojamiento, la oxidación y el vapor de agua del conector, y mejorar la fiabilidad y la vida del producto.

Índice de rendimiento del producto

Artículo	Índice
Modelo	STA-H0306X
Longitud de onda de funcionamiento	1535 nm ± 10 nm
Rango de rango	20-6000m
Rendimiento de rango	6000m	Rango máximo
	4500m	Gran objetivo, reflectividad: 60%, visibilidad del observador 12 km
	3000m	2,3 × 2.3 m Tamaño objetivo, reflectividad: 30%, visibilidad del observador 8 km
	1600m	1 × 1 m Tamaño objetivo, reflectividad: 10%, visibilidad del observador 8 km
Interfaz de comunicación	RS422 / TTL (personalizable)
Humedad	≤ 60%
Rango de precisión	± 1M
Tasa de precisión	≥98%
Ángulo de divergencia	≤0.5mrad
Frecuencia de alcance	1 ~ 10Hz
Tamaño	≤48.5 mm × 36 mm × 26 mm
Voltaje	5V
Consumo de energía	Consumo de energía en espera ≤1w. Consumo de energía nominal ≤1.6W. Consumo de energía máxima ≤4W
Temperatura de trabajo	-40 ℃～+70 ℃
Temperatura de almacenamiento	-50 ℃～+75 ℃
Peso	≤57g

Aplicaciones para el módulo de telémetro láser STA-H0306X

Imágenes térmicas, visión nocturna y otros dispositivos móviles de mano
Sistemas de observación y vigilancia fronteriza
Kits de sensor para vainas y UGV de UAV

Modo de rango y tiempo de rango

a) Tiempo de rango continuo máximo único: ≥35 minutos;
b) El tiempo de intervalo máximo para la medición de la distancia continua nuevamente: ≤15s.
Estabilidad del eje óptico láser ≤ 0.1mrad (rango de temperatura completa);
No paralelismo del eje óptico láser a la referencia de instalación ≤0.25mrad;

Interfaz de instalación de estructura

Interfaz eléctrica

Interfaz de comunicación RS422/TTL Comunicación;
Tasa de baudios: 115200;
Bits de datos: 8;
Bit de inicio: 1;
Bit de parada: 1;
Bit de paridad: ninguno;
b) conector externo;
El lado superior de la computadora realiza la prueba de reticulación con el conector DF52-10S-0.8 en el lado del telémetro a través del conector DF52-10P-0.8C.

Tabla 1 Definiciones de PIN

Alfiler	Calificación	Definición de características eléctricas	Observaciones
P-1	Vin+	Potencia de entrada positiva	Fuente de alimentación
P-2	VTN+	Potencia de entrada positiva
P-3	Comunicarse	Potencia de entrada negativa
P-4	Comunicarse	Potencia de entrada negativa
P-5	Rs422_txd+	Puerto de salida de señal	Desde el telémetro hasta la computadora host
P-6	Rs422_txd-	Puerto de salida de señal	Desde el telémetro hasta la computadora host
P-7	Rs422_rxd-	Puerto de entrada de señal	Desde la computadora host al telémetro
P-8	Rs422_rxd+	Puerto de entrada de señal	Desde la computadora host al telémetro
P-9	Juez	Campo de comunicación
P-10	Brillo	Puerto de reloj
