Módulo de telémetro láser seguro para el ojo de 3 km

STA-B30X es un módulo de medición de distancia láser segura por el ojo humano, que puede detectar la distancia objetivo y transmitir la distancia medida a la computadora superior a través de la comunicación serie. Visibilidad ≥ 12 km, reflectividad objetivo ≥ 0.3, humedad ≤ 80%, el vehículo (2,3 m × 2.3m objetivo) Distancia de rango ≥ 3 km.

Enviar Consulta

Descripción del Producto

Funciones principales

(1) rango único y rango continuo;
(2) responder a los comandos de rango láser, y puede dejar de variar en cualquier momento según el comando Stop;
(3) datos de distancia de salida e información de estado una vez por pulso durante la medición de la distancia;
(4) puede informar el número acumulativo de pulsos láser transmitidos (sin pérdida de potencia);
(5) selección de distancia, indicación del objetivo delantero y trasero;
(6) Función de autoevaluación.

Índice de rendimiento del producto

Artículo	Parámetro técnico	Instrucción
Modelo	STA-B30X
Longitud de onda de trabajo	1535 ± 5 nm
Seguridad ocular	Clase 1 (IEC 60825-1)
Recibir apertura	Φ13 mm
Apertura de emisiones	Φ13 mm
Capacidad de alcance	15-5000m
Rango de rango	≥5000m	Grandes objetivos de construcción, reflectividad: 0.6, visibilidad del observador 20 km
	≥3000m	Objetivo de la OTAN
	≥2000m	Objetivo humano
	≥600m	Objetivo de UAV
Mini rango	15m
Detección de objetivos múltiples	Hasta 3 objetivo
Rango de precisión	± 1M	3D
Frecuencia de alcance	1 ~ 10Hz ajustable
Tasa de precisión	≥98%
Tasa de falsa alarma	1%
Ángulo de divergencia	≤0.6mrad
Interfaz de comunicación	TTL	La interfaz RS422/RS232 se puede personalizar
Voltaje	DC5 ~ 16V
Consumo de energía	≤1.2w (@1Hz)	Poder de trabajo
Consumo de energía	≤5W	Potencia máxima
Estabilidad del eje óptico láser	≤0.05mrad
Error paralelo	≤0.3mrad	Error de paralelismo del eje óptico a la referencia de montaje
Choque mecánico	75g, 1 ms
Temperatura de trabajo	-40 ℃～+70 ℃
Temperatura de almacenamiento	-55 ℃～+75 ℃
Fiabilidad	MTBF ≥ 1500h
Tamaño	≤43 × 31 × 16 mm
Peso	≤44g
Función principal		El primer y último objetivo de alcance, rango de múltiples objetivos, selectividad de distancia

Notas:

1) tamaño objetivo de la OTAN 2.3 m × 2.3 m; Tamaño del objetivo humano 0.5 m × 1.7 m; Tamaño objetivo de UAV 0.2 m × 0.3 metro; Reflectividad 30%, humedad ≤80%, visibilidad del observador ≥ 12 km

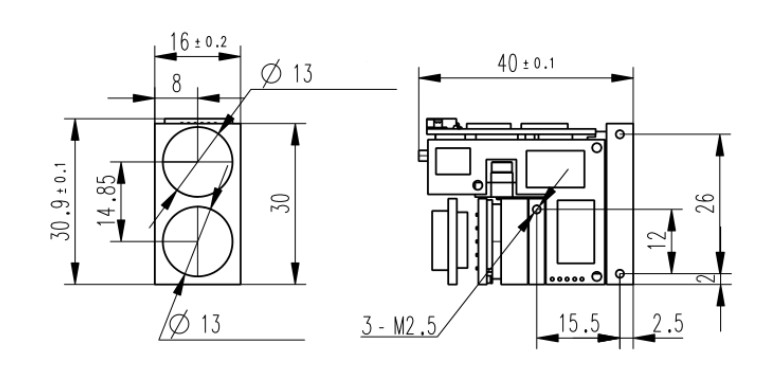

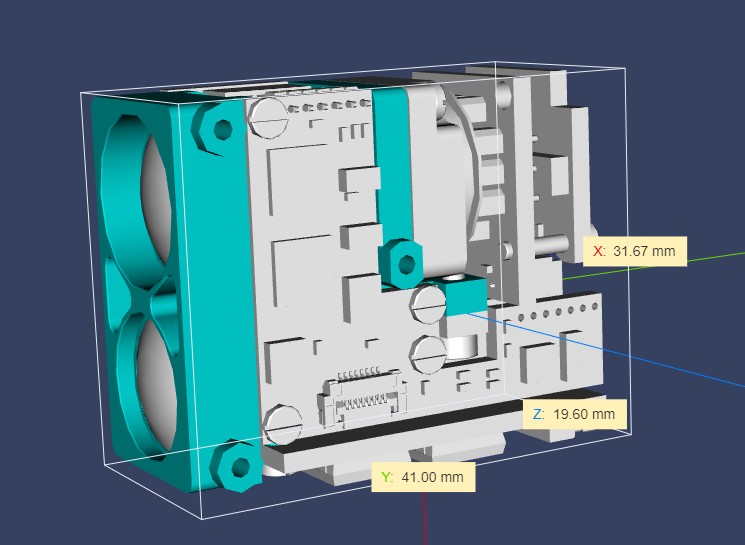

Interfaz de instalación de estructura

Requisitos de interfaz eléctrica

Interfaz de comunicación: UART (TTL_3.3 V), 115200 bps, 1 bit de inicio, 8 bits de datos, 1 parada no, sin bit de paridad;

Tabla 1 Definición central

Alfiler	Definición	Color de línea	Notas
1	Fuente de alimentación +	Rojo	4.5-16V
2	Fuente de alimentación -	Negro	Gnd
3	Power_on	Blanco	POWER ON CONTROL TTL_3.3V Nivel, módulo encendido (> 2.7V), módulo apagado (<0.3V)
4	Uart_tx	Amarillo	Remitente del puerto serie
5	Uart_rx	Verde	Receptor de puerto serie
6	Gnd	Negro	Puerto en serie

Módulos de rango OEM/ODM y soluciones personalizadas

El B0815X está diseñado para integradores de sistemas que buscan una solución de rango láser conveniente, potente y compacta. Proporciona un rendimiento confiable en una amplia gama de aplicaciones.

Es muy pequeño, Ultra-Light, tiene un bajo consumo de energía y se puede medir a larga distancia. Es adecuado para dispositivos portátiles (imágenes térmicas), aplicaciones de montaje de armas, sistemas portátiles y suites de sensores livianos y vehículos aéreos no tripulados o UGV.
