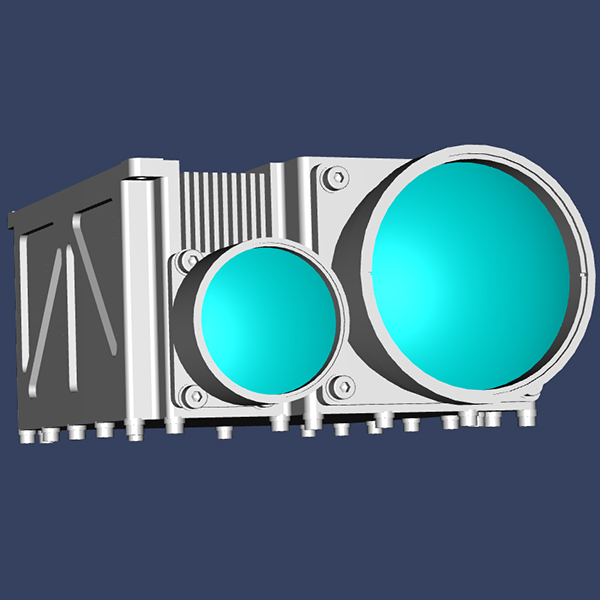

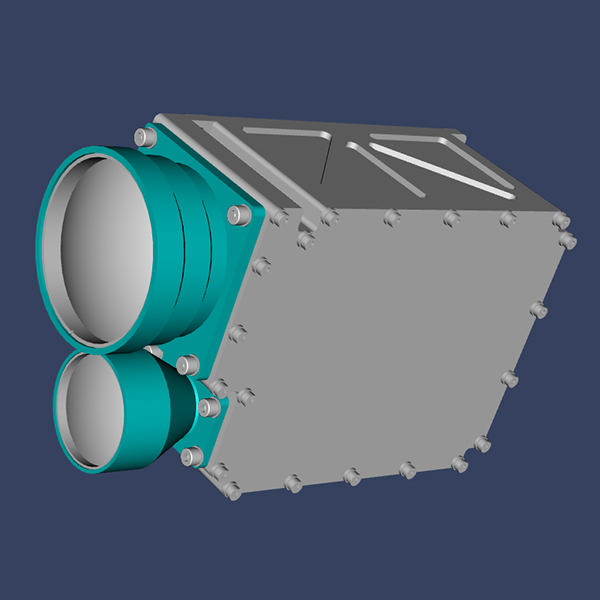

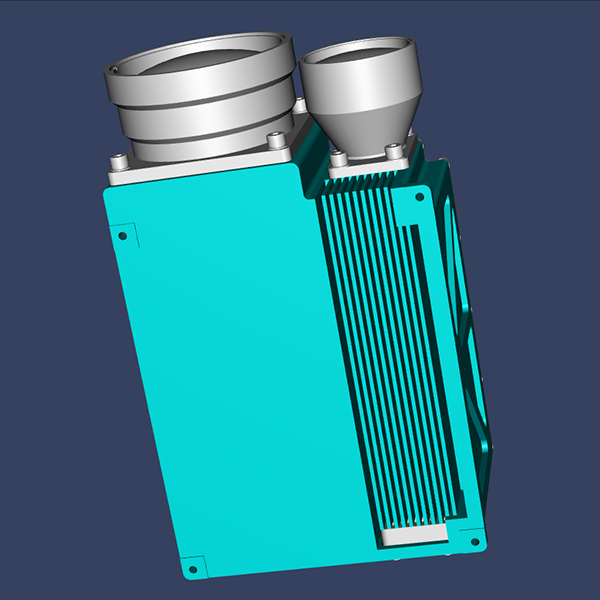

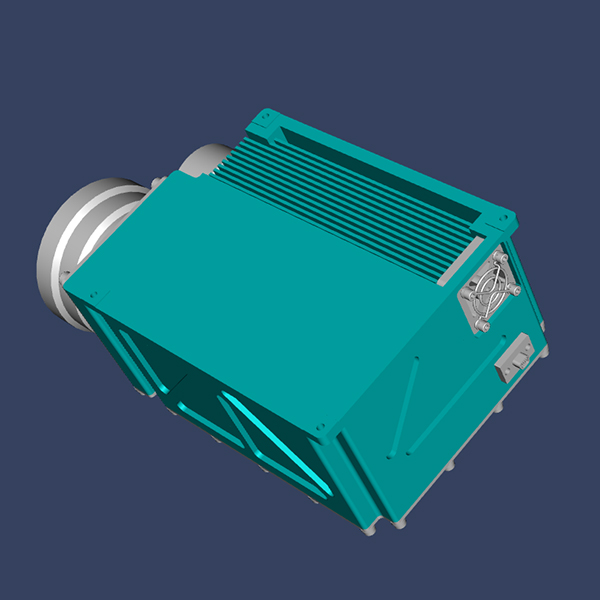

Módulo de buscador de rango láser de 35 km

(1)Objetivos y requisitos de condiciones
Visibilidadâ¥30km
Humedadâ¤80%
Para vehículos de 2,3m×2,3m de dimensión
Reflectividad=0.3
Capacidad de alcance: 20 km
(2)Análisis y verificación
Los principales parámetros que afectan la capacidad de medición son la potencia máxima de los láseres, el ángulo de divergencia, la transmitancia de transmisión y recepción, la longitud de onda del láser, etc.
Para este telémetro láser, se necesita una potencia máxima de láser de 1 MW, un ángulo de divergencia de 0,8 mrad, una longitud de onda de 1570 nm, una transmisión de transmisión del 90 %, una transmisión de recepción del 80 % y una recepción de 67 mm.
Es un telémetro láser para objetivos pequeños, la capacidad de alcance se puede calcular mediante la siguiente fórmula. Fórmula de alcance para objetivos pequeñosï¼



: Potencia óptica detectable
: Potencia de transmisión del telémetro láser (1MW)
: Transmisión de transmitancia (0.9)
: Recepción de transmitancia (0.8)
: Área de recepción óptica (recepción de 67 mm
: Área de reflexión efectiva de los objetivos (5.29ã¡)
: Reflectividad objetivo (0.3)
: Coeficiente de atenuación de la atmósfera (0,03)
: Visibilidad (según la condición de prueba)
: Distancia a los objetivos
Siempre que la potencia óptica detectable reflejada por los objetivos sea mayor que la potencia mínima detectable, un telémetro láser puede medir la distancia hasta un objetivo. Para un telémetro láser con una longitud de onda de 1570nm, generalmente, la potencia mínima detectable (MDS) de APD es 5×10-9W. Bajo una visibilidad de 30 km con una distancia de 22 km a los objetivos, la potencia mínima detectable es menor que el MDS de APD (5 × 10-9 W), por lo tanto, bajo una condición con una visibilidad de 30 km, un telémetro láser puede alcanzar una distancia de (2,3 m × 2,3 m) objetivos de hasta 21 ~ 22 km (pueden estar cerca o menos de 22 km).
