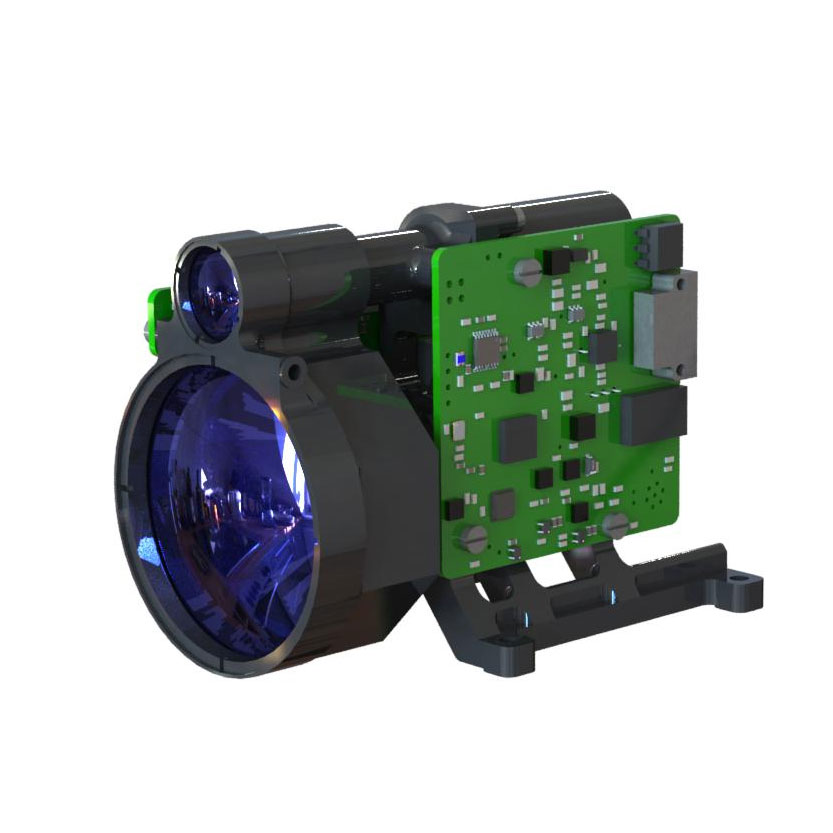

Módulo de telémetro de 13 km

El módulo de telemaninco STA-D1013B de 13 km adopta el módulo láser de vidrio Erbium de 1535 nm desarrollado independientemente por Jioptics, que tiene las características del bajo consumo de energía, estructura compacta, alta precisión, distancia de medición larga y seguridad ocular humano.

Enviar Consulta

Descripción del Producto

Rango de medición máximo: objetivo de la OTAN ≥10000m; Objetivo típico ≥15000m
Precisión de rango ± 1m
Precisión de medición ≥ 98%
Peso ≤230g

Características del módulo de telémetro de 13 km

1. Diseño estructural integrado, resistencia a los choques y vibraciones, alta confiabilidad, fuerte adaptabilidad ambiental;
2. Diseño de estructura integrada de láser Erbium Glass de 1535 nm con láser Q-switched y modo de instalación de sellado de múltiples puntos, una fuerte capacidad anti-misadomunidad, duradera, larga vida laboral y seguridad oculares humanos;
3. La interfaz interna del circuito es un proceso de conexión directa de cable soldado, sólido y confiable, lo que puede evitar el cortocircuito o el mal contacto causado por el conector suelto, la oxidación y el vapor de agua, y mejorar la confiabilidad del producto y la vida.

Índice de rendimiento del producto para el módulo de marcador láser STA-D1013B

Artículo	Índice
Modelo	STA-D1013B
Longitud de onda de funcionamiento	1535 nm ± 10 nm
Rango de rango	50m-15000m
Rango de rendimiento	15000m	Objetivo típico, visibilidad ≥ 25 km
	13000m	Gran objetivo, visibilidad ≥ 25 km
	10000m	Visibilidad ≥ 25 km, objetivo con 0.3 reflectividad para vehículos 2.3m × 2.3m
Humedad	≤ 60%
Rango de precisión	± 1M
Tasa de precisión	≥98%
Resolución de rango	≤50m
Ángulo de divergencia	≤0.3mrad
Frecuencia de alcance	Una vez, 1Hz, 5Hz, 10Hz
Tamaño	≤95 mm × 60.5 mm × 71.5 mm
Voltaje	18V ～ 36V
Consumo de energía de trabajo	Consumo promedio de energía: ≤ 4W
Consumo de energía en espera	≤1.8w
Temperatura de trabajo	-40 ℃～+60 ℃
Temperatura de almacenamiento	-55 ℃～+70 ℃
Peso	≤230g

Interfaz de instalación de estructura para el módulo LRF STA-D1013B

Función del producto para el módulo de telémetro láser STA-D1013B

● Función de rango láser;
● Función de recolección de potencia y temperatura;
● Función de activación de rango;
● Función de alcance de la cabeza y objetivo final;
● Función de protección inversa de potencia;
● Función de autocomprobación;
● Acumular la función de los tiempos de emisión de láser;
● Con la función del programa de actualización de puertos serie;
● Proporciona una función de señal de control de encendido separada.

Interfaz eléctrica

El extremo superior de la computadora se da cuenta de la prueba de reticulación con el enchufe J30JZLN15ZKWA000 del extremo del marcador a través del conector rectangular J30JZ/XN15TJCAL01. La definición de PIN del puerto de fuente y comunicación del telémetro se muestra en la siguiente tabla.

Definición de PIN de la fuente de alimentación y el puerto de comunicación en el final de Ransfinder

Número de alfiler	Número	Dirección de transmisión	Notas
P-1	Vin+	Polre positivo de potencia de entrada	Fuente de alimentación de la computadora superior
P-2	Vin+
P-3	Vin+
P-4	Control de encendido+	Control de encendido+	Cortocircuito P-12 para encender
P-5	Rs422_txd+	Puerto de salida de señal	Telémetro para alojar la computadora
P-6	Rs422_rxd+	Puerto de entrada de señal	Computadora superior a telémetro
P-7	Rs422_gnd	Cable de tierra de comunicación
P-8	CAROLINA DEL NORTE	Suspendido
P-9	Vin-	POLO DE ENTRADA POLLA NEGUTA	Fuente de alimentación de la computadora superior
P-10	Vin-
P-11	Vin-
P-12	Control de poder-	Control de poder-	Cortocircuito P-4 para encender
P-13	Rs422_txd-	Puerto de salida de señal	Telémetro para alojar la computadora
P-14	Rs422_rxd-	Puerto de entrada de señal	Computadora superior a telémetro
P-15	CAROLINA DEL NORTE	Suspendido
