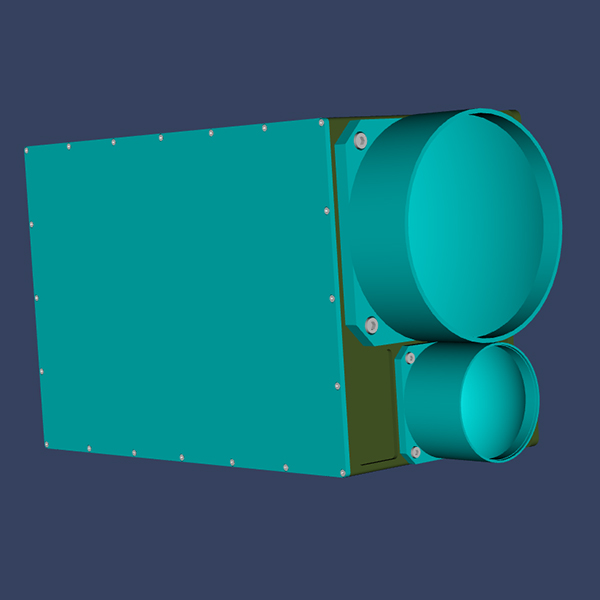

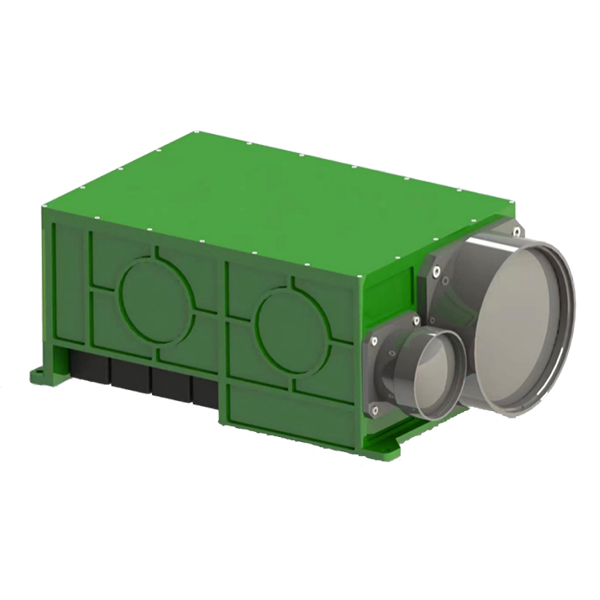

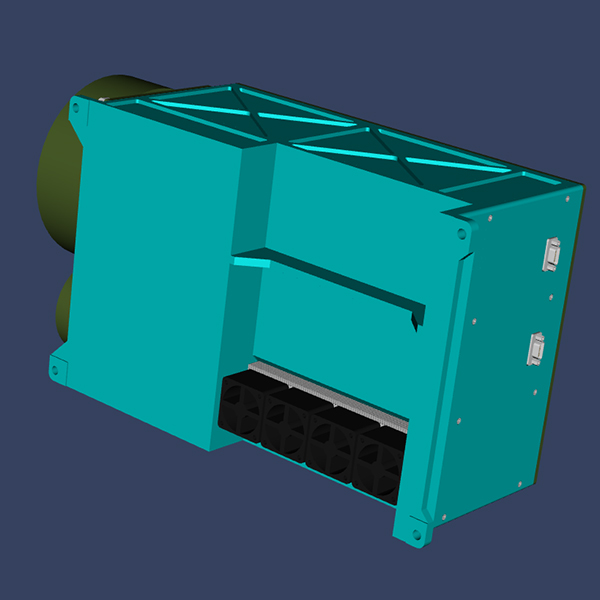

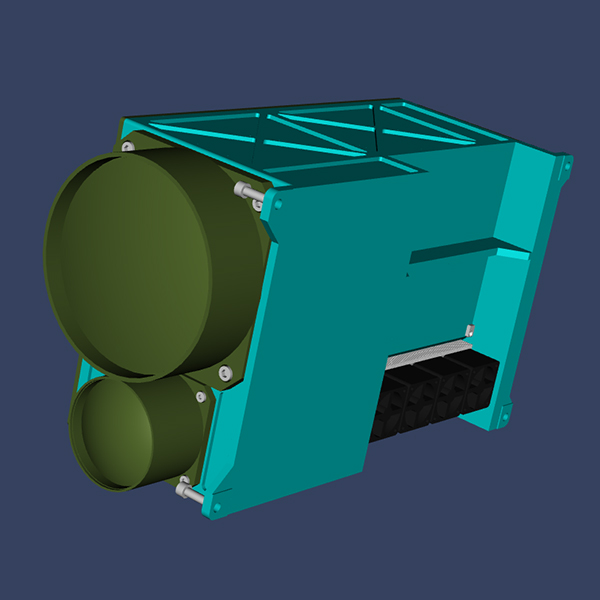

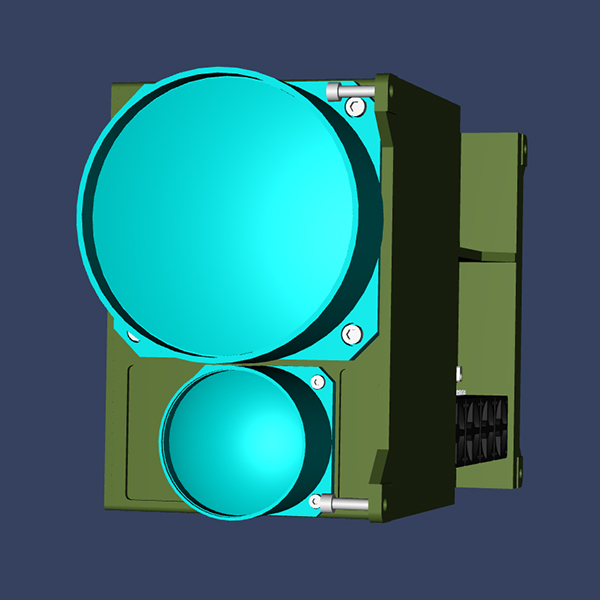

Módulo de buscador de rango láser de 120 km

(1) Hay tres modos: modo operativo, modo de espera y modo de error. Con el modo de espera, la potencia de bombeo y la potencia de control térmico se pueden apagar. El modo de funcionamiento se establece de forma predeterminada, si desea cambiar al modo de espera y establecerlo de forma predeterminada, se puede realizar mediante instrucciones de comunicación láser. Además, también puede lograr la función de protección contra fallas de energía.
(2) Cuando se enciende, puede monitorear y dar retroalimentación inmediatamente. Si tiene un error, se autoverificará y se informará (cada 1 s en la autoverificación).
(3) Puede recopilar tiempos de transmisión de pulsos láser.
(4) Con modo de funcionamiento de disparador externo (no más de 25 Hz).
(5) Con función de protección contra sobretensiones.
(6) Con función de protección contra sobrecorriente: cuando la corriente en el láser LD excede el valor máximo, cambiará al modo de espera y enviará un informe de error.
(7) Con función de protección contra sobrecalentamiento: cuando la temperatura del radiador supera el valor máximo en el modo de espera, cambiará al modo de espera y enviará un informe de error.

Con marcas en negrita y claras, el diseño especial del zócalo y los conectores tiende a protegerlo de una conexión inversa y falsa. Para la interfaz externa, adopta microconectores militares J30J (los nombres varían según los diferentes fabricantes) Enchufe: XS1
La tabla 1 y la tabla 2 muestran el enchufe y el enchufe de la interfaz externa, la tabla 3 muestra la definición del pin NO.

Tabla 1 Toma de interfaz externa del telémetro láser

Tabla 2 Enchufe de la interfaz externa del telémetro láser

Tabla 3 Definición de Pin NO.

Objetivos y requisitos de condición
Capacidad de alcance: 120 km (desde el cielo hasta el suelo, reflectividad: 0,1, altitud de la aeronave: 6 km)
Capacidad de alcance: 16 km (desde el suelo hasta el cielo, área objetivo: 0,1, reflectividad: 0,3, visibilidad 16 km)
(2)Análisis y verificación
Los principales parámetros que afectan la capacidad de medición son la potencia máxima de los láseres, el ángulo de divergencia, la transmitancia de transmisión y recepción, la longitud de onda del láser, etc.
Para este telémetro láser, se necesita una potencia máxima de láser de 10 MW, un ángulo de divergencia de 0,6 mrad, una longitud de onda de 1570 nm, una transmisión de transmisión del 90 %, una transmisión de recepción del 80 % y una recepción de 140 mm.
Es un telémetro láser para objetivos pequeños, la capacidad de alcance se puede calcular mediante la siguiente fórmula. Fórmula de alcance para objetivos pequeñosï¼



: Potencia óptica detectable
: Potencia de transmisión del telémetro láser (10MW)
: Transmisión de transmitancia (0.9)
: Recepción de transmitancia (0.8)
: Área de recepción óptica (recepción de 140 mm
: Reflectividad objetivo (0.3)
: Coeficiente de atenuación de la atmósfera (0,01)
: Distancia a los objetivos
Siempre que la potencia óptica detectable reflejada por los objetivos sea mayor que la potencia mínima detectable, un telémetro láser puede medir la distancia hasta un objetivo. Para un telémetro láser con una longitud de onda de 1570nm, generalmente, la potencia mínima detectable (MDS) de APD es 5×10-9W.
Bajo una visibilidad de 40 km con una distancia de 32 km a los objetivos, la potencia mínima detectable es menor que el MDS de APD (5 × 10-9 W), por lo tanto, bajo una condición con una visibilidad de 40 km, un telémetro láser puede alcanzar una distancia de (2,3 m × 2,3 m) objetivos hasta 31~32 km (puede estar cerca o menos de 32 km).
