El módulo telémetro láser STA-D30X de 3 km se desarrolla utilizando un láser de vidrio de erbio de 1535 nm y está diseñado para seguridad ocular Clase 1/1 M. El producto presenta un rango de pulso único, capaz de medir distancias de hasta 3000 m para vehículos y 5 km para edificios. Viene con interfaces UART (TTL_3.3V)/RS422 y proporciona software de prueba y protocolos de comunicación para la computadora host, lo que facilita el desarrollo del usuario. El producto es compacto, liviano y estable, lo que lo hace ideal para la integración con imágenes térmicas, dispositivos de visión nocturna, unidades de giro e inclinación montadas en vehículos y cápsulas aéreas.
El módulo de alcance de seguridad ocular de 3 km se compone principalmente de un módulo láser, una antena receptora, un componente de detección, una placa de circuito de hardware, una estructura principal, etc.
Parámetro de rendimiento
| Nombre del proyecto | Parámetro técnico | Observaciones |
| Modelo de producto | STA-D30X | |
| Seguridad ocular | Clase 1 (IEC 60825-1) | |
| Longitud de onda láser | 1535±5nm | |
| Rango de puntería | Φ13mm | |
| Apertura de recepción | Φ16.5mm | |
| Rango de medida | 15-5000m | |
| Rango máximo de medición | ≥7000m | Objetivos típicos; Reflectividad ≥80% |
| ≥5000m | Edificio; Reflectividad ≥60% | |
| ≥3000m | Objetivo de la OTAN | |
| ≥2000m | ser humano | |
| ≥1000m | UVA | |
| Rango mínimo de medición | 15m | |
| Precisión de alcance | ±1m (valor eficaz) | |
| Frecuencia de rango | 1-10Hz | |
| Resolución de rango | 20m | |
| Tasa de precisión | ≥98% | |
| Tasa de falsas alarmas | ≤ 1% | |
| Detección de múltiples objetivos | 3 (número máximo) | |
| Indicadores eléctricos | ||
| tipo de interfaz | UART(TTL_3.3V) | |
| Velocidad de baudios | 115200bps (valor predeterminado de fábrica) / 57600bps / 9600bps | |
| Tensión de servicio | CC 4,5 ~ 16 V. | |
| Disipación de energía | espera el momento oportuno | ≤0,6W |
| trabajar | ≤1,5W@1hz | |
| valor pico | ≤7W@12V | |
| Características físicas | ||
| Peso | 32±1g | |
| Tamaño | 48×30,5×21mm | |
| Latigazo | 1200 g, 1 ms | |
| Vibrar | 5~50~5Hz, 1 octava/min, 2,5g | |
| Estabilidad del eje láser | ≤0,05 mrad | |
| El eje óptico es paralelo al error de referencia de instalación. | ≤0,3 mrad | |
| Idoneidad ambiental | ||
| Temperatura de trabajo | -40~+70°C | |
| Temperatura de almacenamiento | -55~+75°C | |
| ictus de temperatura | +70 ℃ 、 -50 ℃ | |
| Fiabilidad | MTBF ≥ 1500h | |
| Función principal | A) Función de medición de objetivos inicial y final; b) Función de medición de objetivos múltiples; c) Distancia a la función de conmutación; D) Función de control de potencia externa; E) Función de conteo acumulativo del láser | |
nota explicativa:
1)Tamaño del objetivo de la OTAN2,3 mx 2,3 m, tamaño del objetivo humano 0,5 mx 1,7 m, tamaño del objetivo UAV 0.3m×0,3m, reflectividad 30%; visibilidad ≥25km, reflectividad objetivo típica ≥80%.
interfaz de cliente
Interfaz eléctrica
Los requisitos de la interfaz eléctrica son los siguientes:
A) Tensión de alimentación: 4,5 V ~ 16 V;
b) Consumo de energía en espera: menor o igual a 0,6W;
c) Consumo medio de energía: inferior o igual a 1,5W@1Hz;
d) Consumo máximo de energía: menor o igual a 7W@12V;
e) Definición de interfaz: Modelo de conector: Conector del río Yangtze: A1257WR-S-6P, la definición de pin de la fuente de alimentación y el puerto de comunicación en el extremo del medidor de distancia se muestra en la Tabla 1.
Definición de pines del puerto de comunicación y fuente de alimentación para telémetro
| alfiler | calificación | comentarios |
| 1 | Número de bastidor+ | Fuente de alimentación, 4,5~16V |
| 2 | Número de bastidor+ | Fuente de alimentación, tierra |
| 3 | ENCENDIDO | Interruptor de alimentación del módulo, nivel TTL_3,3 V; módulo encendido (> 2,7 V), módulo apagado (<0,3 V) |
| 4 | UART_TX | Transmisor de puerto serie, nivel TTL_3.3V |
| 5 | UART_RX | Receptor de puerto serie, nivel TTL_3.3V |
| 6 | Tierra | Tierra del puerto serie |

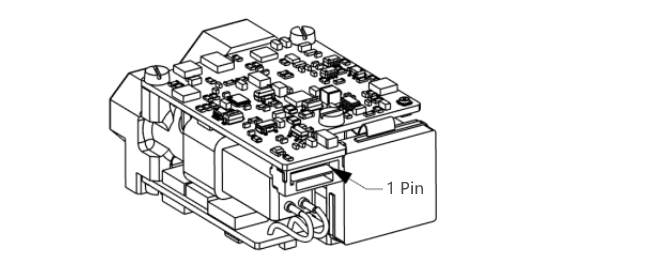

Diagrama esquemático del pin 1
interfaz mecánica

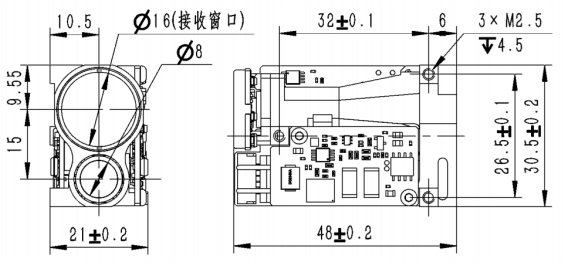

Las dimensiones externas del módulo de medición de distancia y la interfaz de instalación del usuario se muestran en la siguiente figura.

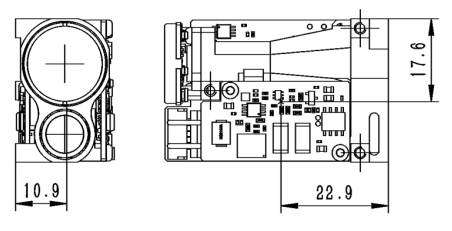

El centro de masa se muestra a continuación.
Sugerencias de uso de ventanas luminosas
Selección de materiales
Material de ventana ligero
Se selecciona el vidrio óptico H-K9L como material de la ventana de luz. H-K9L es el vidrio óptico incoloro más común, adecuado para el rango láser de 300 nm ~ 2100 nm. Tiene un rendimiento de alto costo y propiedades físicas superiores.
Requisitos de procesamiento
La tolerancia del ángulo de cuña de la ventana de luz debe ser lo más pequeña posible. Recomendamos que la tolerancia del ángulo de la cuña sea menor o igual a 3 ′ (grado de tolerancia menor o igual a 7);
La superficie óptica de la ventana de luz debe ser lo más lisa posible y recomendamos una desviación media aritmética del contorno (Ra) de 0,012.
Recomendaciones de uso
Sugerencias de revestimiento de ventanas claras
Se recomienda recubrir la ventana óptica del telémetro láser de 1535 nm con una película antirreflectante de 1525 nm a 1545 nm con una transmitancia de ≥99%. Dependiendo del entorno de uso específico del producto, se pueden seleccionar otras películas protectoras, como una película hidrófoba o una película dura, en la superficie exterior de la ventana óptica. Los demás indicadores se refieren a GJB2485-95 con una transmitancia de ≥97%.
Sugerencias de forma y uso de ventana de luz.

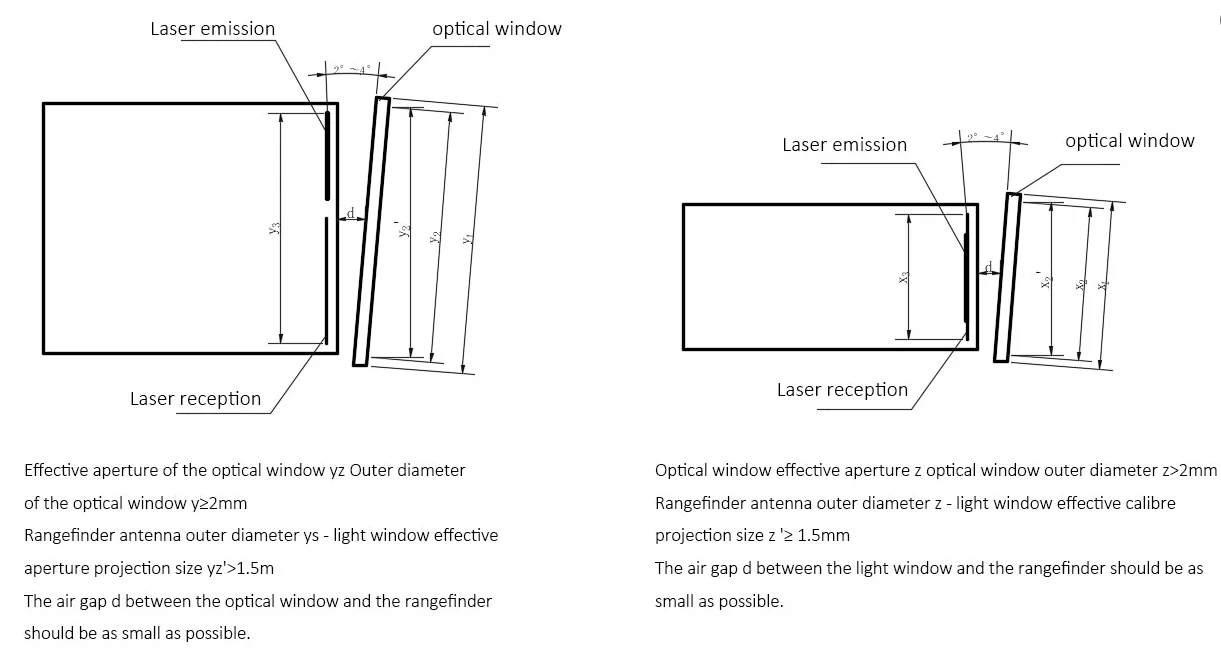

La apertura efectiva de la ventana óptica varía según el producto. Sus dimensiones externas deben garantizar que la apertura efectiva-diámetro exterior de la ventana óptica sea ≥ 2 mm, y el diámetro exterior de la antena del distanciómetro-tamaño de proyección de la apertura efectiva de la ventana óptica ≥ 1,5 mm. El diagrama esquemático se muestra en la siguiente figura. Debido a la absorción del láser por la ventana óptica, se recomienda controlar el grosor de la ventana óptica entre 2 y 4 mm según sus dimensiones externas.
Debido a que la ventana de luz tiene una alta transmitancia, se recomienda controlar la desviación del eje entre el eje óptico de emisión y el eje normal de la ventana de luz entre 2°~4°. El diagrama esquemático de la posición de la ventana de luz y los dos barriles se muestra en la siguiente figura. Al mismo tiempo, el intervalo de aire entre la ventana de luz y el telémetro debe ser lo más pequeño posible.
