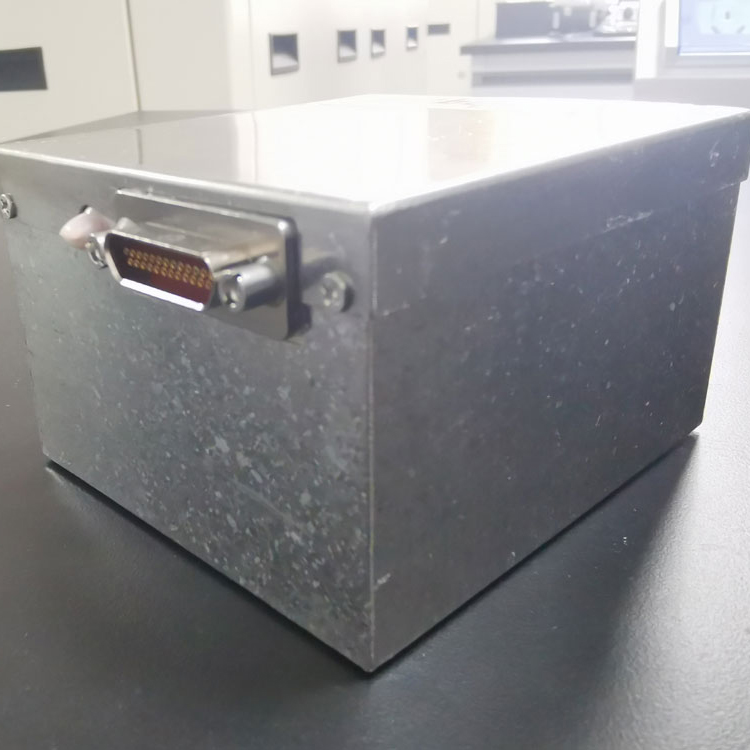

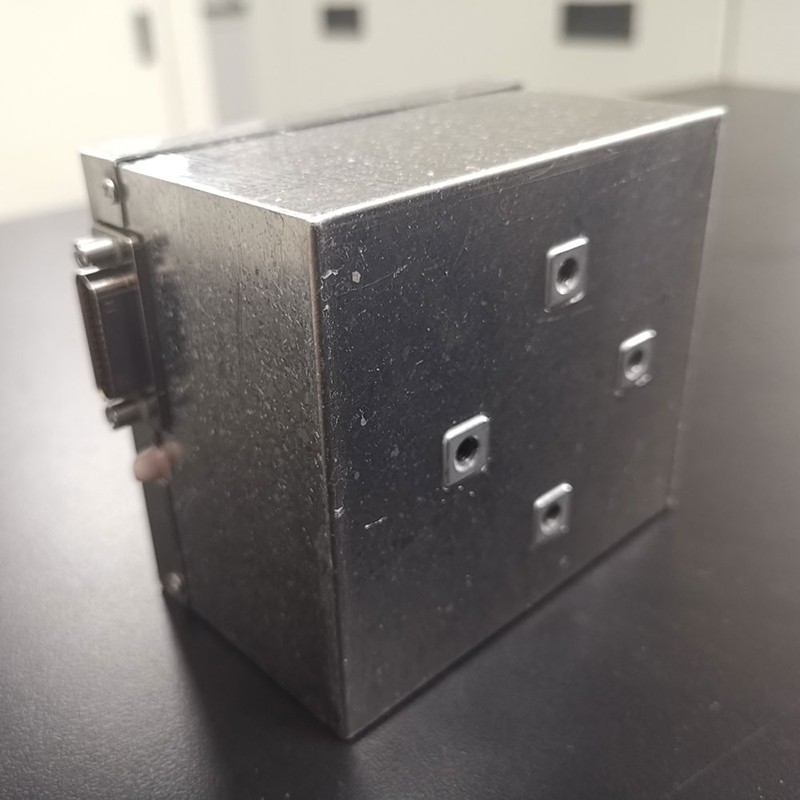

Anillo láser gyroscope-jio50

Ring Laser Gyroscope-Jio50 es un giroser láser digital de doble frecuencia de alta precisión desarrollado y producido por Jioptics Company. Tiene las ventajas de alta precisión, fuente de alimentación simple, alta integración y salida digital. Puede medir el movimiento angular del portador alrededor del eje sensible y emitir dos ondas cuadradas ortogonales. Se utiliza ampliamente en la integración del posicionamiento/navegación, control de incendios y control de vuelo, vigilancia y sistemas de reconocimiento en los campos de misiles y sus vehículos de lanzamiento, barcos, aviones, drones y vehículos blindados.

Modelo:JIO50-RLG

Enviar Consulta

Descripción del Producto

Ring Laser Gyroscope-Jio50 está disponible en modelos A, B y C para satisfacer sus diferentes necesidades.

Funciones

Mida el ángulo de rotación alrededor de su eje sensible y genere dos ondas cuadradas ortogonales.

Actuación

El giroscopio láser de tipo Jio50 se muestra en la Tabla 1
Tabla 1 Indicadores técnicos principales de Gyro

número de serie	parámetro	unidad	Grado A	Grado B	Grado C	Observación
1	Sesgo cero	°/h	≤0.5			/
2	estabilidad de sesgo	°/h	≤0.5 %	≤1 %	≤3 %	100s, 1c
3	Repetibilidad de sesgo cero	°/h	≤0.5 %	≤1 %	≤3 %	1s
4	coeficiente de caminata aleatoria	°/H 1/2	≤2 ‰	≤5 ‰	≤9 ‰	/
5	Factor de escala	"/legumbres	3.370
6	Factor de escala no linealidad	PPM	≤5			/
7	Repetibilidad del factor de escala	PPM	≤5			1s
8	Sensibilidad magnética	°/(H · GS)	≤4 ‰			/
9	Tasa angular de entrada máxima	°/S	≥ ± 400			/
1 0	Hora de inicio	el s	≤10

Adaptabilidad ambiental

a) Temperatura de trabajo: -40 ℃ ~ + 65 ℃
b) Temperatura de almacenamiento: -45 ℃ ~ + 85 ℃
c) vibración: 9.6 g en total;
d) Choque: 30g/11ms (medio sinuso) o 75 g/6ms (medio sinuso);
E) Baja presión: 5000m sobre el nivel del mar.

Frecuencia (Hz)	10	100	200	300	400	500	800	2000
Densidad espectral de potencia (G 2 /Hz)	0.1	0.6	0.2	0.06	0.04	0.02	0.005	-6db

Fuente de alimentación e interfaz eléctrica

a) Fuente de alimentación
Tipo: ± 5V, +15V
Requisitos: +5V - Current 180MA, estabilidad ± 50mV, Ripple <50mV
-5V - corriente 60 mA, estabilidad ± 50mV, ondulación <50mV
+15V - corriente 240 mA, estabilidad ± 100mV, ondas <100mV
b) Consumo de energía: <6W
C) Tipo de interfaz eléctrica: J30J-25ZKP
d) Definición de la interfaz: la definición de pines de interfaz eléctrica se muestra en la Tabla 2.

Tabla 2 Tabla de definición de interfaz eléctrica

número de alfiler	definición	Observación
1	+15V	entrada de energía
2	+15vgnd	+15 V
3	CAROLINA DEL NORTE	nulo
4	Gnd	+5V, -5V Power Ground
5	CAROLINA DEL NORTE	nulo
6	+5v	entrada de energía
7	-5v	entrada de energía
8	AGOSTO	Señal de salida de onda cuadrada 1 (nivel TTL)
9	COMBATE	Señal de salida de onda cuadrada 2 (nivel TTL)
10	Tmp3	Termómetro de resistencia de platino 3
11	Toma	3 Terminales comunes de resistencia al platino
12	TMP1	Resistencia del platino 1
13	TMP2	Resistencia de platino 2
14	+15V	entrada de energía
15	+15vgnd	+15 V
16	CAROLINA DEL NORTE	nulo
17	Gnd	+5V, -5V Power Ground
18	CAROLINA DEL NORTE	nulo
19	+5v	entrada de energía
20	-5v	entrada de energía
veintiuno	AGOSTO	Señal de salida de onda cuadrada 1 (nivel TTL)
Veintidós	COMBATE	Señal de salida de onda cuadrada 2 (nivel TTL)
veintitrés	Gnd	+5V, -5V Power Ground
veinticuatro	CAROLINA DEL NORTE	Top giratorio
25	CAROLINA DEL NORTE	Top giratorio
Los modelos de resistencias de platino 1, 2 y 3 son PT1000
