La aplicación y el principio de funcionamiento de los sistemas de alerta láser: el "ojo de radar láser" en el campo de batalla
En la guerra moderna y en campos específicos de investigación industrial y científica,tecnología láserEs como un arma de doble filo. Es una herramienta poderosa para una orientación precisa y una comunicación eficiente, pero también puede ser una fuente de amenaza que expone posiciones e invita a huelgas. El Sistema de Advertencia Láser (LWS) se ha convertido en un "centinela" crucial, constantemente vigilante contra la amenaza invisible del láser.
I. Sistema de advertencia láser: principio de funcionamiento básico
La misión principal del sistema de alerta láser es detectar, identificar la dirección, longitud de onda, frecuencia de repetición y otras características del láser entrante, y emitir una alarma para ganar un tiempo precioso para tomar contramedidas o acciones evasivas. Su principio de funcionamiento se puede resumir en los siguientes pasos clave:
1. Detección fotoeléctrica:
Los componentes centrales del sistema son detectores fotoeléctricos de alta sensibilidad (como fotodiodos, conjuntos de plano focal CCD/CMOS) distribuidos en posiciones clave en la superficie de los equipos (como tanques, aviones, barcos).
Cuando los rayos láser del entorno (ya sea para medir distancias, designar, guiar o cegar) inciden en estos detectores, la energía de los fotones se convierte en señales eléctricas débiles.
Procesamiento de señales de análisis de circuitos de:
Resolución de longitud de onda: capacidad de distinguir entre diferentes bandas láser.
Posteriormente, un complejo circuito de procesamiento de señales (normalmente basado en FPGA o procesadores dedicados) amplifica aún más la señal, filtra ruidos como la luz de fondo y las interferencias electromagnéticas y extrae parámetros de características clave.
3. Extracción y reconocimiento de parámetros de funciones:
Procesamiento de señales de análisis de circuitos de:
Longitud de onda: determine la banda láser (como el láser Nd:YAG de 1064 nm, el láser seguro para los ojos de 1550 nm, el láser de CO2 de 10,6 um, etc.) a través de un dispositivo de reconocimiento espectral interno (como una rejilla, un prisma o un conjunto de filtros de banda estrecha). Esto es crucial para identificar el tipo de láser (¿dispositivo de medición? ¿Indicador de objetivo?).
Dirección del incidente: Calcule con precisión los ángulos de acimut y elevación de la fuente láser utilizando la diferencia de tiempo, la diferencia de intensidad de las señales de múltiples detectores distribuidos espacialmente o la información de posición de los píxeles de un detector de imágenes, mediante algoritmos de cálculo de ángulos.
Características del pulso: analice el ancho del pulso, la frecuencia de repetición y el modo de codificación (como la codificación PPM utilizada como guía) del láser. Esto ayuda a distinguir entre láseres de diferentes funciones (como un telémetro simple versus un iluminador de guía láser de precisión).
Intensidad: Evaluar la gravedad de la amenaza y la distancia aproximada.
4. Evaluación de amenazas y salida de alarma:
La unidad central de procesamiento compara los parámetros de las características extraídas con la base de datos de amenazas incorporada y realiza el reconocimiento de patrones.
El sistema determina de manera integral el tipo de láser entrante (como alcance del láser, designación del objetivo, guía por haz, buscador de misiles guiados por láser, arma láser cegadora), el nivel de amenaza y la dirección de aproximación.
El operador recibe información de alarma clara, intuitiva e inmediata a través de dispositivos de alarma audiovisuales (como alarmas sonoras y luminosas en la cabina, iconos de advertencia e indicadores de dirección en la pantalla montada en el casco). Al mismo tiempo, la información se puede distribuir mediante enlace de datos.
5. (Opcional) Integración del sistema de contramedidas:
En los sistemas de defensa integrados avanzados, el LWS suele actuar como un nodo sensor y su información de detección se puede transmitir en tiempo real a los sistemas de contramedidas activos:
Lanzadores de distracción de humo/aerosoles: forma rápidamente una cortina de humo en la dirección de las amenazas entrantes, dispersando o absorbiendo rayos láser para interrumpir la orientación o el objetivo.
Sistema de contramedida de cegamiento láser: emite potentes láseres para interferir o dañar los sensores ópticos de los telémetros o designadores láser enemigos.
Instrucciones de evasión de maniobras: proporcione sugerencias de evasión a los conductores o sistemas de conducción autónomos.
II. Tecnologías clave e indicadores de rendimiento de los sistemas de alerta láser

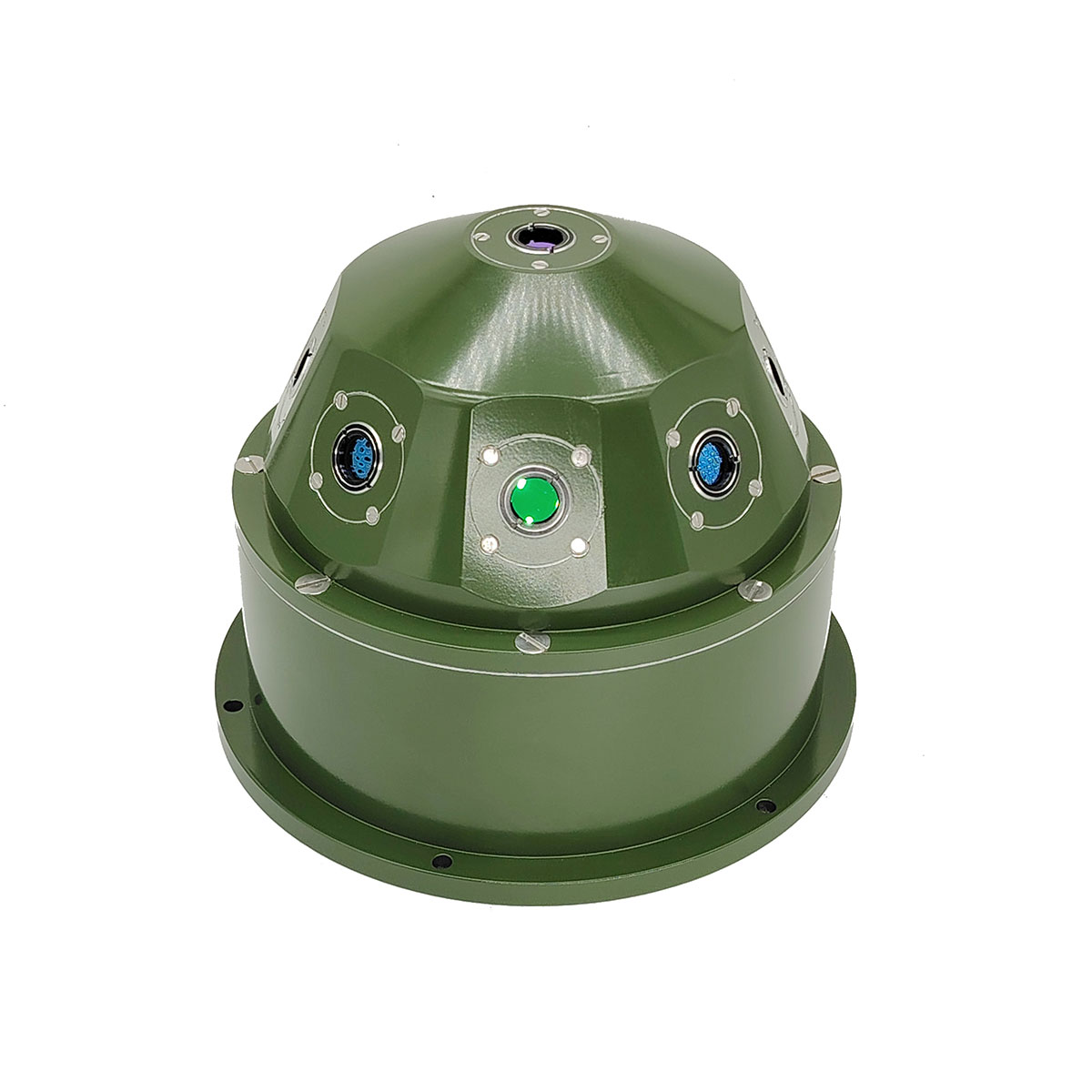

Campo de visión de detección (FOV): debe cubrir un acimut horizontal de 360° y un ángulo de inclinación lo más grande posible (por ejemplo, de -5° a +90°) para lograr una vigilancia integral y sin puntos ciegos. Por lo general, se logra mediante conjuntos de detectores distribuidos o prismas poliédricos combinados con detectores fijos.
Cobertura espectral: debe cubrir las principales bandas láser militares y de amenazas potenciales (normalmente 0,4-1,1 μm, 1,5-1,8 μm, 8-12 μm).
Resolución angular: la capacidad de indicar con precisión la dirección de la amenaza (normalmente dentro de unos pocos grados).
Resolución de longitud de onda: capacidad de distinguir entre diferentes bandas láser.
Sensibilidad/rango de detección: la capacidad de detectar de manera confiable una densidad de energía láser incidente baja, lo que determina la distancia de advertencia.
Tasa de falsas alarmas: la probabilidad de identificar erróneamente fuentes de luz natural (como el sol y los rayos) y fuentes de luz artificiales no amenazantes (como reflectores y arcos de soldadura) como amenazas láser debe ser extremadamente baja.
Tiempo de respuesta: cuanto más corto sea el tiempo desde la exposición al láser hasta la emisión de la alarma, mejor (normalmente requiere milisegundos).
Capacidad de procesamiento de múltiples objetivos: la capacidad de manejar simultáneamenteláser múltipleamenazas desde diferentes direcciones y longitudes de onda.
III. Aplicación generalizada de sistemas de advertencia láser
1. Campo militar (aplicaciones principales):
Principales tanques de batalla y vehículos blindados: Los sistemas de alerta láser (LWS) son equipos clave para mejorar la capacidad de supervivencia en el campo de batalla contra tanques enemigos y misiles antitanque (como TOW, Kornet), alcance láser e iluminación del designador de objetivos. Los tanques modernos (como Leopard 2A7, M1A2 SEPv3) generalmente integran LWS avanzados.
Aviones y helicópteros militares: LWS se utiliza para advertir contra misiles tierra-aire portátiles terrestres (MANPADS, como Stinger, Igla) con espoletas de proximidad láser o iluminación de armas guiadas por láser (como bombas guiadas por láser), así como amenazas de alcance/indicador de láser durante vuelos a baja altitud. Los helicópteros armados (como el AH-64 Apache) dependen especialmente del LWS.
Barcos de superficie: defensa contra misiles antibuque (como ciertos modelos guiados por láser semiactivos) y medición/indicadores láser terrestres o de barcos enemigos.
Instalaciones/puestos de mando importantes: defensa contra ataques con armas guiadas por láser y reconocimiento láser.
Operaciones individuales/especiales: el LWS portátil se utiliza para advertir contra amenazas de armas láser cegadoras o de alcance láser de francotirador.
Integración en sistemas de contramedidas electrónicas (ECM): LWS sirve como "ojos" para activar cortinas de humo, señuelos infrarrojos, contramedidas láser y otras medidas de eliminación suave/dura.
2. Campos civil y paramilitar:
Vehículos de protección VIP: Proteger los vehículos de funcionarios de alto rango o presidentes de empresas de posibles ataques con armas láser o interferencias láser con el conductor.
Aplicación de la ley: en operaciones específicas de alto riesgo, se pueden utilizar sistemas de alerta temprana para detectar dispositivos láser que pueden usarse para interferir o cegar.
Seguridad de infraestructura crítica: como plantas de energía nuclear y plantas químicas, para defenderse contra posibles interferencias láser maliciosas o sabotajes.
Entornos industriales y de investigación de alto nivel: en laboratorios de láser de alta potencia o áreas de procesamiento de láser industrial, monitorear si el personal está expuesto accidentalmente a radiación láser peligrosa (como parte de un dispositivo de seguridad).
Naves espaciales: monitorear si están expuestas a irradiación láser desde la tierra o el espacio durante la operación en órbita (posiblemente para alcance, comunicación o posible interferencia).
El sistema de alerta láser es un "órgano de percepción" indispensable en los campos de batalla modernos y en determinados entornos de alto riesgo. Funciona como un agudo "ojo de radar láser", que escanea constantemente el espectro de amenazas invisibles y convierte el potencial precursor fatal de la irradiación láser en alertas y contramedidas oportunas. Desde gigantes de acero como tanques hasta aviones que surcan el cielo azul, desde buques de guerra que atraviesan olas hasta soldados en misiones especiales, LWS salvaguarda silenciosamente la seguridad del personal y el equipo. Con la mejora continua de la tecnología de contramedidas electroópticas, el sistema de alerta láser seguramente seguirá evolucionando en la dirección de la detección multiespectral, la integración de la inteligencia artificial y la miniaturización, desempeñando un papel aún más crucial en la futura "guerra ligera" y convirtiéndose en un escudo sólido contra amenazas intangibles y para tomar la iniciativa en el campo de batalla.
