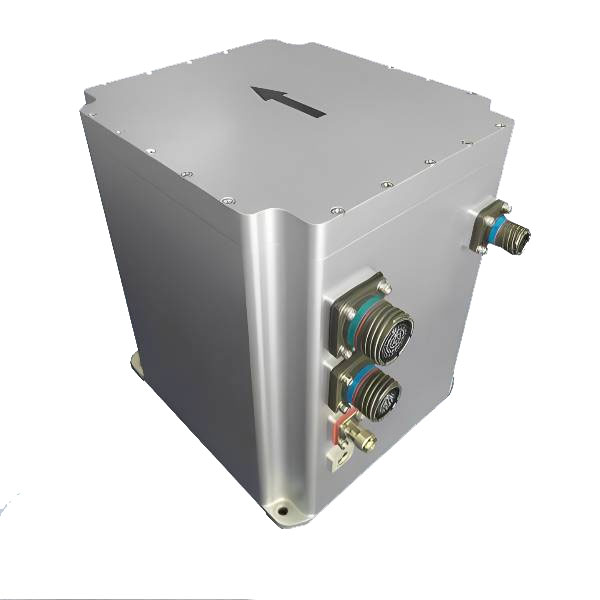

Sistema de navegación integrada de fibra óptica Gyroscope-strapdown
El sistema de navegación inercial/satelital de fibra óptica de fibra óptica JIO-F100S está compuesto por giroscopio de fibra óptica de bucle cerrado de alta precisión, acelerómetro flexible de cuarzo y información de recepción de GNSS de alta calidad, a través de la información de fusión múltiple y la orientación de la realización de la algoritmo de la calculación aérea, proporcionando la actitud de algoritmo de algoritmo de alta precisión, la velocidad de la velocidad de la velocidad del mundo para el mundo. Requisitos de medición y control de alta precisión.
Modelo:JIO-F100S
Enviar Consulta
Descripción del Producto
Instalación de Jioptics de Gyroscope de fibra óptica para proporcionar facilidad de flexibilidad de integración, y nuestro kit de herramientas de desarrolladores para obtener prototipos rápidos, no solo cumplen con los requisitos de especificación, también proporciona un rendimiento de alta calidad que satisface la demanda de usuarios finales.
Nuestros servicios
Jioptics es un equipo profesional y eficiente. Proporcione servicios OEM/ODM para usted, contáctenos para personalizar su exclusivo giroscopio de fibra óptica
Características del producto
- Precisión de calificación de navegación de 0.8nmile/h
- Selección de modo múltiple, modo de vehículo/modo avión
- Alineación inicial estática de 3 minutos / base de agitación Alineación inicial de 8 minutos
- fallas de auto-check
- Interfaces ricas, soporte RS232, RS422, CAN y otras interfaces estándar
- Alta confiabilidad
- Selección de modo múltiple, modo de vehículo/modo avión
- Alineación inicial estática de 3 minutos / base de agitación Alineación inicial de 8 minutos
- fallas de auto-check
- Interfaces ricas, soporte RS232, RS422, CAN y otras interfaces estándar
- Alta confiabilidad
Escenarios de aplicación
-Sistema de excavación inteligente en el área minera
- Navegación de inercia basal para UAV grandes
- Compass marina
- Orientación de armas autopropulsada
- Posicionamiento y orientación del vehículo
- Medición móvil de alta precisión
- Plataforma de alta precisión y estable
- Navegación de inercia basal para UAV grandes
- Compass marina
- Orientación de armas autopropulsada
- Posicionamiento y orientación del vehículo
- Medición móvil de alta precisión
- Plataforma de alta precisión y estable
Características eléctricas
- Fuente de alimentación: 24 ~ 36V DC (típ.)
- Potencia nominal: 30W (Max)
- Potencia nominal: 30W (Max)
Fibra óptica Giroscope-strapdown inercial/satélite Sistema de navegación integrado Dimensiones mecánicas
Parámetro técnico:
| Atributos | Parámetro | Índice |
| Posicionamiento | Combo de odómetro | 0.001D (D es un kilometraje) |
| Combinación de GNSS | 1.2m | |
| Inercia pura | 0.8nmile/h | |
| Precisión de la actitud | Alineación inicial | 0.003 ° |
| Hold de actitud (GNSS discapacitado, inercia pura) |
0.002 °/10 minutos （rms） | |
| Potencia transitoria | ≤100W (<3s) | |
| Precisión | egoísta norte | 0.05 ° × ° × a), cuando significa latitud (rms) |
| Encabezado (GNSS discapacitado, inercia pura) |
0.003 °/10 minutos （rms） | |
| Precisión de la velocidad | Retención de velocidad (GNSS discapacitado, inercia pura) |
0.3m/s/10min （rms） |
| Fibra óptica Girosía |
Rango de medición | ± 400 °/s |
| Estabilidad de sesgo cero | ≤0.01 °/h | |
| Acelerómetro flexible de cuarzo | Rango de medición | ± 20g |
| Estabilidad de sesgo cero | ≤20 µg (promedio de 10)) | |
| Interfaz de comunicación | Rs232 | 1 canal (ritmo de baudio 9.6kbps ~ 921.6kbps, predeterminado 115.2kbps Frecuencia de hasta 1000Hz, predeterminado 200Hz) |
|
|
Rs422 | 6 canales (ritmo de baudio 9.6kbps ~ 921.6kbps, predeterminado 115.2kbps Frecuencia de hasta 1000Hz, predeterminado 200Hz) |
| Propiedades estructurales | Tamaño | 199 mm × 180 mm × 219.5 mm (L × W × H) |
| Peso | Un solo conjunto de navegación inercial no es más de 8.0 kg (opcional para aplicaciones de aviación no es más de 6.5 kg) | |
| Utilizar el entorno | Temperatura de almacenamiento | -40 ℃ ~ 65 ℃ |
| Humedad relativa | ≤80% |
Ejemplo de aplicación
