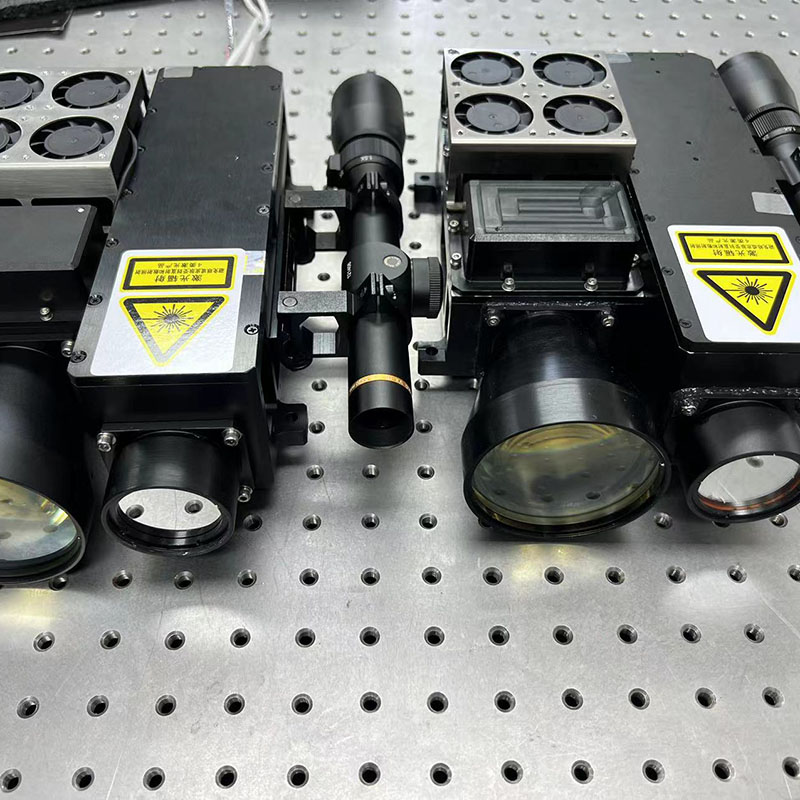

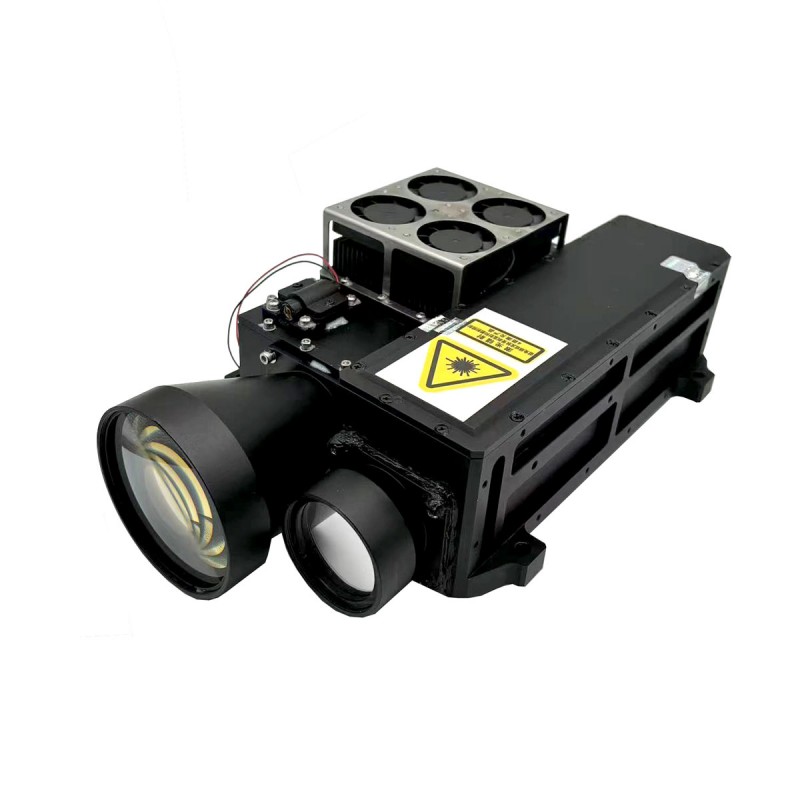

Designator de destino láser de 80mj (LTD) WIHT LRF

STA-Z80M es un designador de objetivo láser militar de 80 mj que desempeña un papel crucial en los sistemas de puntería de precisión, capaz de proporcionar una orientación precisa para las municiones inteligentes. A través de un sistema óptico avanzado, marca el objetivo con un haz láser, asegurando que las armas guiadas por precisión puedan destruir el objetivo con una precisión y eficiencia extremadamente alta.

Enviar Consulta

Descripción del Producto

Este modelo de designador de destino láser adopta el diseño integrado, el sistema consta de una fuente de luz y controlador láser, un módulo de medición de distancia, un sistema de observación y un módulo de control.

Función principal

Orientación objetivo
Determinación de la distancia objetivo
Viga de puntería desmontada

Principales indicadores técnicos

Parámetros principales de la fuente de luz láser
Longitud de onda de trabajo	1064 nm ± 1 nm
Modo de bomba	bomba lateral de semiconductores
Frecuencia de irradiación	Código preciso 45ms - 125ms (verifique el código 20Hz)
Método de activación	Ambos int. disparador y ext. disparador (retraso del activador: 304US+-1US)
Energía de salida	≥80mj@20Hz
Máx. Distancia de irradiación	≥12 km
Q Modo de conmutación	conmutación de Q electroóptico
Ancho de pulso	10ns ~ 20ns
Ángulo de divergencia del haz	Usando 0.15mrad (el método de aceptación adopta el método de agujeros de agujeros, y la relación de agujeros a agujeros para no es inferior al 86.5%)
Estabilidad de energía de pulso	≤8%(rms)
Ciclo de trabajo de irradiación	Trabajando 90, intervalo 60; 4 ciclos (temperatura normal o baja temperatura), 1 ciclo (temperatura alta 60 ℃)
Fuente de alimentación	DC 24V ± 4V
Fuerza	<240W (corriente de espera de temperatura normal: <2a, corriente de trabajo máxima <10a, corriente de espera de temperatura alta y baja <3.5A)
Puerto serie de comunicación	Rs422
Interfaz de activación externa	Control de nivel diferencial de 3V, interfaz RS422 (el tiempo de retraso es 304US +/- 1US desde la señal de activación para salir)
Tipo de codificación	Codificación de frecuencia precisa, codificación de tiempo, codificación pseudo aleatoria
Usando precisión	<+-1us
Parámetros de rango láser
Modo de alcance	0 ~ 5Hz a distancia
Distancia máxima medida	> 30 km (visibilidad de 20 km, 2.3x2.3m objetivo típico, reflectancia objetivo> 20%)
Distancia mínima medida	300m
Rango de precisión	± 5M
Adaptabilidad ambiental
Temperatura baja	Temperatura de funcionamiento: -40c
Temperatura baja	Temperatura de almacenamiento: -45 ℃
Temperatura alta	Temperatura de funcionamiento: + 60 ℃
Temperatura alta	Temperatura de almacenamiento: +65 ℃.
Calor húmedo	Humedad relativa: 95%± 3%;
	Temperatura: +35 ℃ ± 2 ℃
	Tiempo de almacenamiento: 72h.
Impacto
Forma de onda de impacto	mitad pulso sinusoidal
Aceleración máxima	10g
Ancho de pulso	11 ms
Número de choques	3 en dirección axial vertical
Vibración
Rango de frecuencia	Desplazamiento de amplitud única de 5 ~ 16Hz: 1.5 mm
Rango de frecuencia	16 ~ 200Hz (16 ~ 60Hz para equipos ópticos) Aceleración: 1.5G
Un tiempo de escaneo	12 minutos
Duración	axial vertical 36 minutos

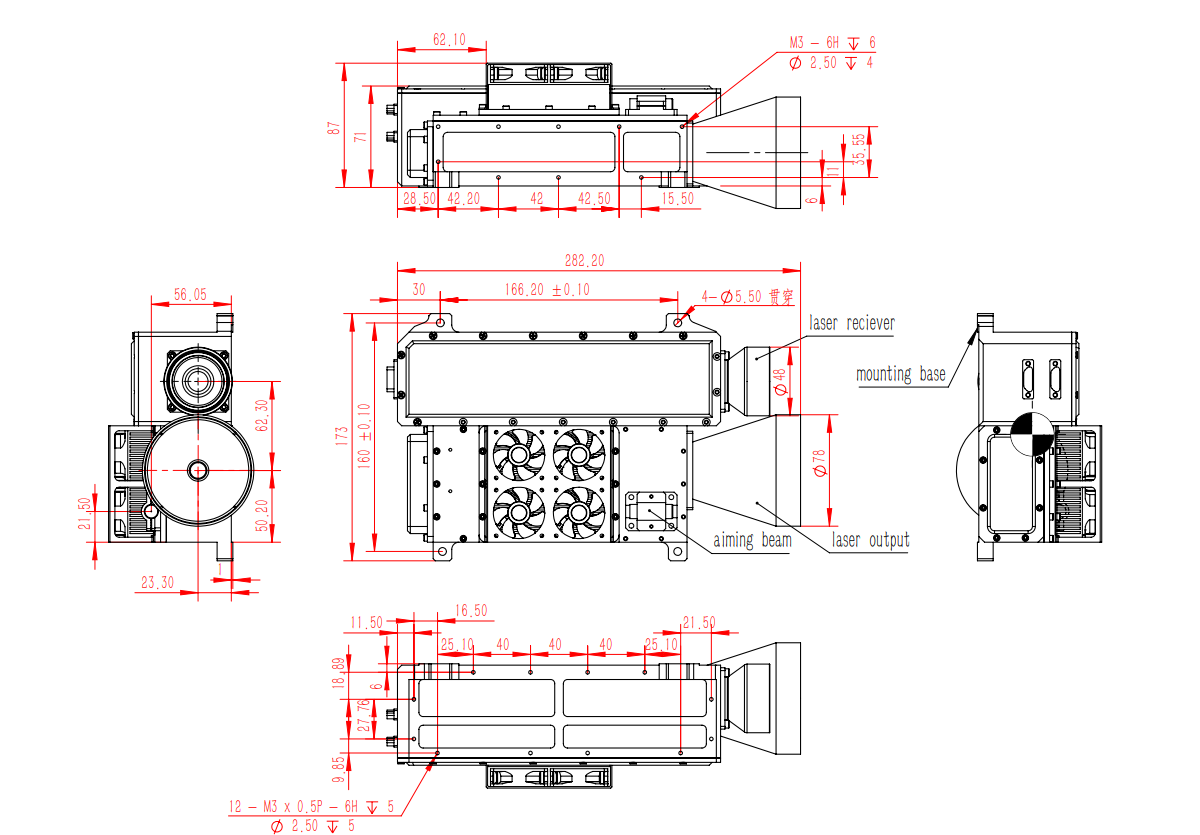

Volumen de conjunto completo

Interfaz eléctrica

Conector de comunicación (modelo de socket J30J-15ZKP, modelo de enchufe de tope J30J-15TJ)

Alfiler	Definición	Contenido	Tipo de señal	Observaciones
1	TX+	RS422 Enviar positivo (local)	Producción	Computadora de host de objetos
2	TX -	Rs422 enviar negativo (local)	Producción	Computadora de host de objetos
3	RX+	RS422 recibe positivo (local)	Aporte	OBJETO COMPUTADORA UPPERA
4	RX -	RS422 recibe negativo (local)	Aporte	OBJETO COMPUTADORA UPPERA
5	Gnd	Tierra rs422	Tierra de señalización	OBJETO COMPUTADORA UPPERA
6				Especial de depuración del fabricante
7				Especial de depuración del fabricante
8				Especial de depuración del fabricante
9				Especial de depuración del fabricante
10				Especial de depuración del fabricante
11				Especial de depuración del fabricante
12				Especial de depuración del fabricante
13				Especial de depuración del fabricante
14		Sistema de tiempo externo +	Aporte	Diferencial rs422
15		Tiempo exterior tong -	Aporte	Diferencial rs422

Conector de alimentación (tipo de enchufe J30J02P020P000S0P120, tipo de enchufe J30J02P020S000S0L000) Definición de pines

Número de alfiler	Definición	Observaciones
A, B	24 V	El color del alambre es rojo
CD	Gnd	El color del alambre es negro

Indicadores clave de rendimiento

Suministro de energía y consumo de energía	Rango de suministro de energía	20V ~ 33V, DC
	Consumo de energía	La potencia máxima no es más de 240W, la potencia de espera no es más de 60 W (temperatura ambiente)
Fiabilidad	MTBF no es inferior a 4000 h (el tiempo total de disparo es mayor de 3 millones)
Seguridad	Configure un dispositivo de advertencia para que funcione el láser
	La salida del transmisor láser se proporciona con señales de advertencia obvias
	El equipo está bien conectado a tierra
Mantenimiento	Todos los componentes y equipos funcionales principales tienen indicadores de fallas e indicadores para el funcionamiento normal
	El tiempo promedio de reparación MTTR no es más de 20 minutos
Requisitos de compatibilidad electromagnética	En el proceso de arranque del sistema, el equipo puede ser compatible con otros equipos en el sistema y operar normalmente

Requisitos de adaptabilidad ambiental

Temperatura	Temperatura de funcionamiento		-40 ℃ ~ +60 ℃
	Temperatura de almacenamiento		-45 ℃ ~ +70 ℃
Calor húmedo	Humedad relativa		95% ± 3%
	Temperatura		+25 ° C ± 2 ° C
	Tiempo de almacenamiento		72h
Vibración	Forma de espectro de vibración (GRMS = 6.06)		20Hz a 80Hz			+3dB/oct
			80Hz a 350Hz			G2/0.04 Hz
			350Hz a 2000Hz			-3db/oct
	Dirección de vibración y tiempo		vibrar en dos direcciones durante al menos 10 minutos. (vibración en dos direcciones, es decir, eje x que está a lo largo del eje láser y la dirección z también)
	Punto de control		debe seleccionarse en el accesorio o la superficie de la mesa de agitación cerca de la máxima rigidez del producto, el equipo grande puede usar control promedio de múltiples puntos
	Punto de monitoreo		El punto de monitoreo debe seleccionarse en la parte clave del producto en prueba, de modo que la respuesta de aceleración cuadrada media de la raíz no exceda el diseño máximo permitido (GRMS = 6.06)
	Requisitos de instalación		La muestra está firmemente unida a la mesa de agitación, y para productos equipados con amortiguadores, los amortiguadores deben retirarse antes de probar
	Comprobación de rendimiento		Durante las pruebas de vibración con el equipo encendido, todos los indicadores de rendimiento deben cumplir con los requisitos técnicos especificados en el documento de diseño. En caso de falla, se permiten reparaciones. Después de la reparación, el valor espectral debe reducirse a 0.01G²/Hz, GRMS = 3.03, y la muestra debe someterse a vibración en la dirección más susceptible a la vibración durante 10 minutos durante la prueba de aceptación.
Ciclo de temperatura	Rango de temperatura		Prueba de poder		-40 ± 3 ℃ ~ +55 ± 2 ℃
	Tasa de cambio de temperatura		Aumento de la temperatura		10 ℃/min
			Enfriamiento		10 ℃/min
	Tiempos de ciclo		Se deben completar diez ciclos, asegurando que los últimos 2 ciclos no tengan fallas. Si se produce una falla durante los últimos 2 ciclos, después de las reparaciones, se requieren 2 ciclos adicionales sin fallas.
	Tiempo de ciclo		Un tiempo de ciclo es 4h, un ciclo incluye el aumento de la temperatura → Pemperatura de la temperatura → Enfriamiento → Temperatura Paso → Aumento de la temperatura
	Tiempo de residencia de temperatura alta y baja		El tiempo de residencia depende de la capacidad de calor del espécimen. Según el principio de permeabilidad térmica o fría del producto, la temperatura interna de la muestra se mantiene durante 5 minutos después de alcanzar la estabilidad
	Los requisitos del producto bajo prueba		La prueba de ciclo de temperatura general con toda la máquina, debe estar lo más lejos posible para abrir la cubierta
	Verificar y reparar		En el equipo de prueba de energía, después de cada prueba de ciclo de temperatura, es necesario confirmar que el equipo está libre de fallas antes de continuar con el siguiente ciclo de temperatura
Requisitos de empapado	El empape se lleva a cabo con todo el equipo
requisitos de transporte	El equipo debe ser transportado como un vehículo completo
	Si el producto no ha experimentado una prueba de transporte por carretera, puede realizar una prueba de simulación de transporte interior utilizando una tabla de transporte de simulación. Esta prueba implica realizar una prueba de vibración cíclica sinusoidal para evaluar el rendimiento del producto
	Los requisitos de la prueba de la tabla de transporte simulado son los siguientes
	Condición de prueba	Frecuencia		5Hz ~ 200Hz
		Amplitud		5Hz ~ 7Hz
		Amplitud 12 mm ~ 8 mm
		7Hz ~ 200Hz aceleración igual a 1.5g
		Condición de prueba de vibración La desviación permitida es la misma que la prueba de vibración aleatoria de banda ancha
	Dirección	dirección del eje vertical y lado; orientación: vertical y lateral al eje
	Tiempo de ciclo	log-scan 5Hz ~ 200Hz ~ 5Hz, 12 minutos por ciclo; cuando la frecuencia resonante de la muestra se mide por debajo de 5Hz, la frecuencia de prueba se puede extender a 2Hz, 2Hz ~ 200Hz ~ 2Hz de escaneo, el tiempo de escaneo debe ser de 15 minutos. El tiempo de vibración en cada dirección es de 90 minutos es
	Después de la prueba de transporte, verifique cualquier signo de daños o aflojamiento estructural, y realice una inspección de índices técnicos para garantizar que cumplan con los requisitos de diseño
