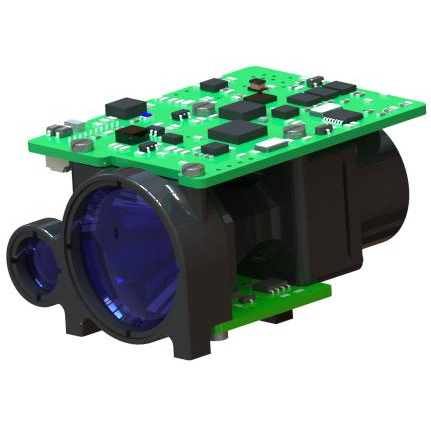

Módulo de buscador de rango de 5 km
El módulo de buscador de rango STA-D0508X 5 km adopta el módulo láser de vidrio Erbium de 1535 nm desarrollado independientemente por Jioptics, que tiene las características de bajo consumo de energía, estructura compacta, alta precisión, distancia de medición larga y seguridad ocular humano.
Enviar Consulta
Descripción del Producto
Rango de medición máximo: 5000m (2.3x2.3m CAR) 8000 m (edificio)
Precisión de rango ± 1m
Precisión de medición ≥ 98%
Peso ≤85g
Precisión de rango ± 1m
Precisión de medición ≥ 98%
Peso ≤85g
Características del módulo de buscador de rango de 5 km
1. Diseño integrado de toda la estructura de la máquina, resistencia al impacto, resistencia a la vibración, alta confiabilidad, fuerte adaptabilidad ambiental, diseño de submarañas de circuito STA-D0508x, diseño de aislamiento de potencia, fuerte compatibilidad electromagnética, adecuada para dispositivos móviles de mano, vainas UVA y otras integraciones optoelectrónicas;
2. Utilizando un pequeño campo de visión, la tecnología de diseño óptico no recibiendo térmico, con buena capacidad de supresión de ruido óptico, rendimiento de corta distancia y rendimiento óptico de alta y baja temperatura;
3. La interfaz interna del circuito adopta el proceso de conexión directa del cable de soldadura, que es firme y confiable, lo que puede evitar el cortocircuito o el mal contacto causado por la aflojamiento, la oxidación y el vapor de agua del conector, y mejorar la fiabilidad y la vida del producto.
2. Utilizando un pequeño campo de visión, la tecnología de diseño óptico no recibiendo térmico, con buena capacidad de supresión de ruido óptico, rendimiento de corta distancia y rendimiento óptico de alta y baja temperatura;
3. La interfaz interna del circuito adopta el proceso de conexión directa del cable de soldadura, que es firme y confiable, lo que puede evitar el cortocircuito o el mal contacto causado por la aflojamiento, la oxidación y el vapor de agua del conector, y mejorar la fiabilidad y la vida del producto.
Índice de rendimiento del producto para el módulo de telémetro láser STA-D0508X
| Artículo | Índice | |
| Modelo | STA-D0508X | |
| Longitud de onda de funcionamiento | 1535 nm ± 10 nm | |
| Rango de rango | 50m-8000m | |
| Capacidad de alcance | 8000m | Gran objetivo, visibilidad ≥ 25 km |
| 5000m | Visibilidad ≥10 km, objetivo con 0.3 reflectividad para vehículos 2.3m × 2.3m | |
| Humedad | ≤ 80% | |
| Rango de precisión | ± 1M | |
| Tasa de precisión | ≥98% | |
| Resolución de rango | ≤40m | |
| Ángulo de divergencia | ≤0.5mrad | |
| Frecuencia de alcance | Una vez, 1Hz, 5Hz, (10Hz seleccionable) | |
| Tamaño | ≤62 mm × 42 mm × 32 mm | |
| Voltaje | 10V ～ 14V | |
| Consumo de energía de trabajo | ≤4w | |
| Consumo de energía en espera | ≤1.8w | |
| Temperatura de trabajo | -40 ℃～+60 ℃ | |
| Temperatura de almacenamiento | -55 ℃～+70 ℃ | |
| Peso | ≤85g | |
Interfaz de instalación de estructura para el módulo de marcador láser STA-D0508X
Interfaz eléctrica para el sensor de medición STA-D0508X
Los requisitos de la interfaz eléctrica son los siguientes:
Voltaje de la fuente de alimentación: 12V (10V ~ 14V);
Consumo de energía de trabajo: ≤ 4W;
Consumo de energía en espera: ≤ 1.8W.
El extremo de la computadora superior está reticulado con el extremo del telémetro a través de un conector de 10PIN con un espacio de 1.25 mm. La definición de PIN de la fuente de alimentación y el puerto de comunicación se muestra en la siguiente tabla, y la posición del pin 1 del conector se muestra en la siguiente figura.
Voltaje de la fuente de alimentación: 12V (10V ~ 14V);
Consumo de energía de trabajo: ≤ 4W;
Consumo de energía en espera: ≤ 1.8W.
El extremo de la computadora superior está reticulado con el extremo del telémetro a través de un conector de 10PIN con un espacio de 1.25 mm. La definición de PIN de la fuente de alimentación y el puerto de comunicación se muestra en la siguiente tabla, y la posición del pin 1 del conector se muestra en la siguiente figura.
Definición de PIN de la fuente de alimentación y el puerto de comunicación en el final de Ransfinder
| Número de alfiler | Número | Definición de características eléctricas | Notas |
| P-1 | Vin+ | Potencia de entrada positiva |
|
| P-2 | Vin- | Polo negativo de potencia de entrada |
|
| P-3 | CAROLINA DEL NORTE |
|
|
| P-4 | Rs422_txd+ | Puerto de salida de señal | Telémetro para alojar la computadora |
| P-5 | Rs422_txd- | ||
| P-6 | Rs422_rxd- | Puerto de entrada de señal | Computadora superior a telémetro |
| P-7 | Rs422_rxd+ | ||
| P-8 | Gnd | Alambre de tierra RS422 | Cable de tierra de comunicación |
| P-9 | Juez | / | / |
| P-10 | Brillo | / |
Conexión del conector 1PIN Posición
