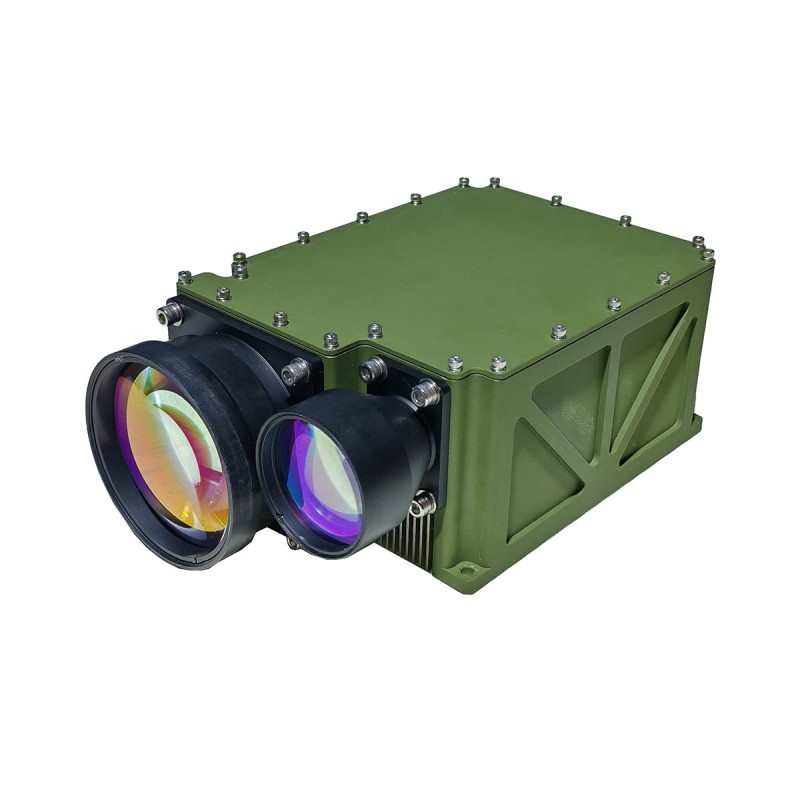

Módulo de telémetro láser de 5 km para anti -drones STSTEM
El STA-WR5000X es un módulo de rango láser dedicado para medir los objetivos de UAV. Se desarrolla en base a un láser YAG de 1064 nm, con un gran ángulo de divergencia de hasta 1MRAD y haz láser de alta calidad. Puede bloquearse fácilmente en un objetivo de UAV con un área de reflexión de 0.1 m² a una distancia de 5 km y medir un objetivo de UAV con un área de reflexión de 2㎡ hasta 10 km de distancia.
Enviar Consulta
Descripción del Producto
a) Capaz de comprobar la función de respuesta de la información;
b) capaz de ubicación de falla y retroalimentación del modo de falla;
c) Capaz de comunicación en serie.
b) capaz de ubicación de falla y retroalimentación del modo de falla;
c) Capaz de comunicación en serie.
Parámetros del producto
| Modelo | Sta-wr5000x | Notas |
| Longitud de onda | 1064 nm |
|
| Ángulo de divergencia | 1 ± 0.1mard |
|
| Gama máxima | ≥5000m | Área reflectante 0.1 m² UAV |
| ≥10000m | Área reflectante 2 m² uav | |
| Mini a distancia | ≤200m |
|
| Exactitud | ± 2m （rms） |
|
| Frecuencia de alcance | 1. 5, 10, 20Hz ajustable |
|
| Interfaz | Rs422 | Personalizable |
| Voltaje de suministro | 24 V | Personalizable |
| No paralelismo entre el eje óptico y el plano de referencia de montaje | ≤2mrad |
|
| Consumo de energía | Valor máximo ≤ 150W, promedio ≤ 100W; |
|
| Temperatura de operación | -40 ℃～+60 ℃ |
|
| Temperatura de almacenamiento | -50 ℃～+70 ℃ |
|
| Tamaño | ≤216 × 125 × 84 mm |
|
| Peso | ≤2kg |
|
Nota:
1. Descripción del rango de rangos: el rango cambiará en diferentes condiciones de prueba y objetivos de prueba, si detecta objetivos especiales, comuníquese con el lado de las ventas para confirmar;
2. Rango mínimo: fluctuaciones de 30m-100m, se recomienda a 50 m después del uso normal; Debido a que la energía láser es grande, el uso de alcance a corta puede quemar el chip del detector, por lo que en la depuración, traiga una buena cubierta de espejo para evitar que el chip del detector se queme.
1. Descripción del rango de rangos: el rango cambiará en diferentes condiciones de prueba y objetivos de prueba, si detecta objetivos especiales, comuníquese con el lado de las ventas para confirmar;
2. Rango mínimo: fluctuaciones de 30m-100m, se recomienda a 50 m después del uso normal; Debido a que la energía láser es grande, el uso de alcance a corta puede quemar el chip del detector, por lo que en la depuración, traiga una buena cubierta de espejo para evitar que el chip del detector se queme.
Nota: Visibilidad ≥ 20 km, humedad ≤ 80%, reflectividad objetivo de UAV 0.3.
Interfaz eléctrica
| Alfiler | Definir | Notas |
| 1 | VCC | +24V anodal |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | Gnd | Polo negativo de la fuente de alimentación |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | T+ | Rs422 |
| 10 | R- | |
| 11 | T- | |
| 12 | R+ | |
| 13 | Comunicación GND | |
| 14 | Syn+ | RS422 Sistema de tiempo externo diferencial, ancho> 10us. |
| 15 | Sin- |
