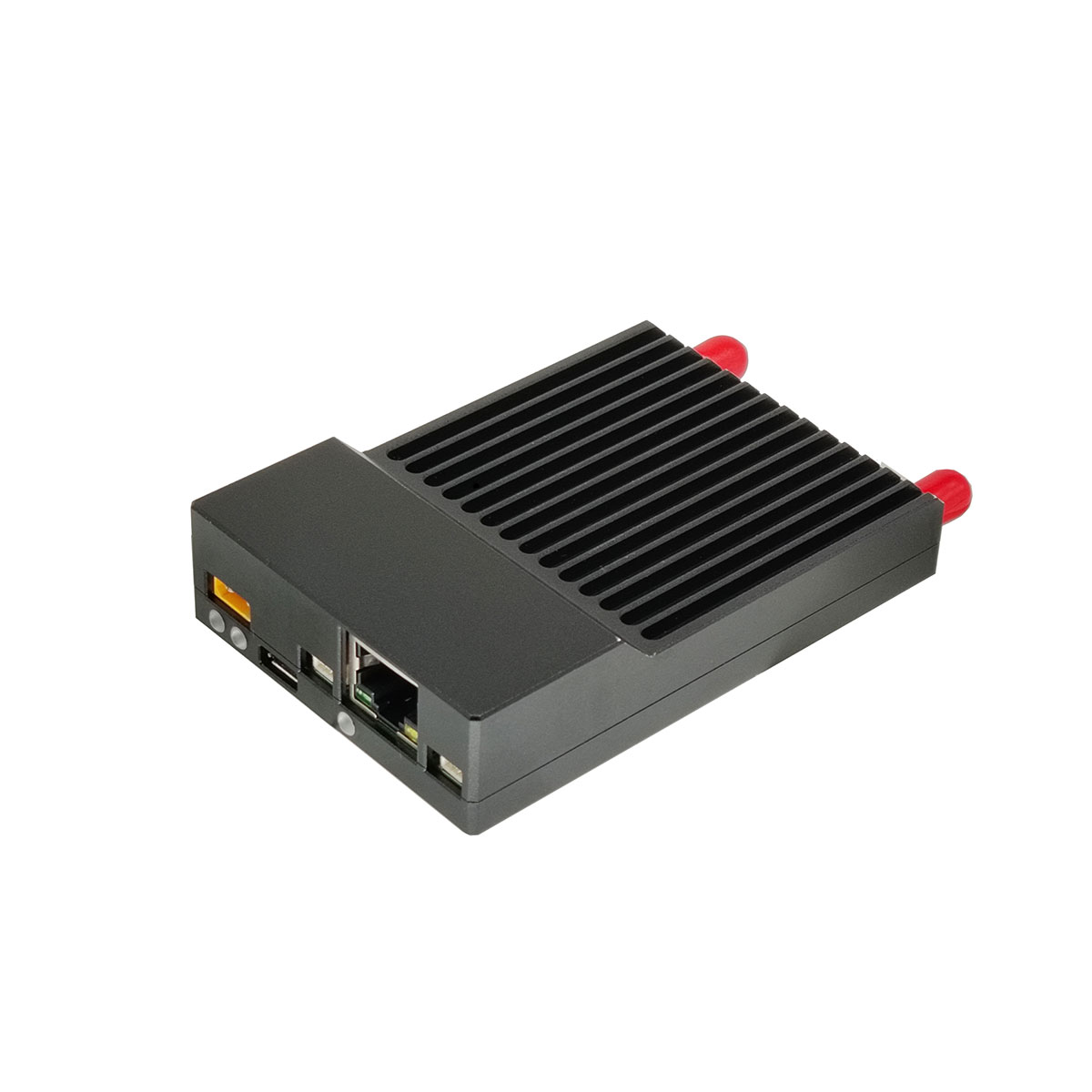

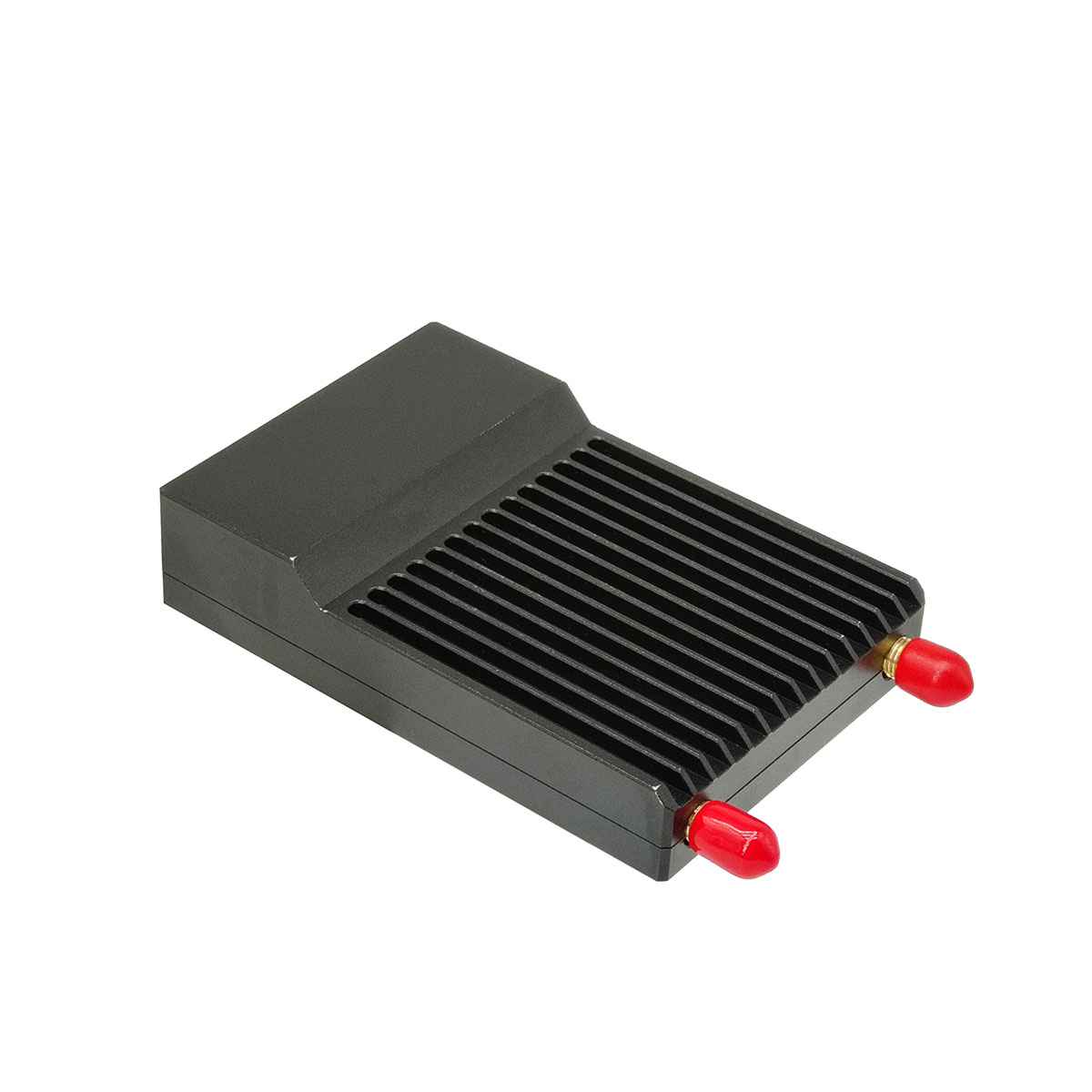

Red de malla de enlace de transmisión de vídeo de drones de 20 km
El producto Serie T es un sistema de transmisión inalámbrica digital de banda ancha optimizado para aplicaciones de equipos no tripulados. Este sistema incorpora tecnologías como diversidad de antenas MIMO, modulación COFDM, TDD y corrección de errores directa. Presenta una alta confiabilidad de transmisión, baja latencia y admite varios modos de red, incluidas redes en estrella, en cadena y en malla. Puede satisfacer las demandas de transmisión de datos y vídeo de alta velocidad en diversos escenarios complejos y entornos de diferentes distancias.
Enviar Consulta
Descripción del Producto
Solicitud
Es muy adecuado para aplicaciones en campos como la prevención de incendios forestales, el transporte ferroviario, el reconocimiento de vehículos aéreos no tripulados, los enlaces de datos de vehículos aéreos no tripulados en enjambre, el rescate de emergencia, la inspección de líneas eléctricas, la patrulla de oleoductos, la seguridad fronteriza y las operaciones contra el contrabando, los sistemas no tripulados, la ganadería marina, la seguridad móvil y el reconocimiento militar.
Accesorios y parámetros
| Enlace de transmisión | |
| Modelo | STA-T20M |
| Tamaño | 92×62×20,5（mm） |
| Peso | 106 ±1g |
| Redes | Admite redes en forma de estrella |
| banda de frecuencia de radiofrecuencia | 1427,9~1447,9MHz |
| Personalizable | 806~826MHz/1427,9~1447,9MHz/2401,5~2481,5MHz |
| Nivel de potencia | 25 dBm ±2 |
| Sensibilidad | 10 MHz (-103 dBm)/5 MHz (-104 dBm)/3 MHz (-106 dBm) |
| Métodos de transmisión | unidireccional, bidireccional |
| Modo de transmisión y recepción. | transmisor único receptor dual |
| Ancho de banda de trabajo | 1,4MHz/3MHz/5MHz/10MHz/20MHz |
| Velocidad de datos máxima | 20 Mbps (- tipo Y)/100 Mbps (- tipo M) |
| Soporta la cantidad de nodos de red. | Soportar el número de nodos de red N ≥ 2 y un máximo de 15 nodos de acceso |
| Transmisión de vídeo | comunicarse con terminales externos a través del puerto Ethernet |
| Transmisión de datos | Comunicarse con terminales externos a través del puerto RS232 |
| Tiempo de construcción de cadena | Arranque en frío ≤ 20 s |
| voltaje de entrada | 12V-24V |
| Anti interferencia | Soporta salto de frecuencia en banda |
| Retraso de la interfaz aérea | retraso de transmisión del nodo al nodo central <= 200 ms |
| Consumo máximo de energía | Valor de consumo de energía de 150ma ± 15% a velocidad máxima. |
| configuración WEB | Valor de consumo de energía de 150ma ± 15% a velocidad máxima. |
| Métodos de modulación | QPSK, 16QAM, 64QAM |
| Temperatura de almacenamiento | -40°C~+85°C |
| Temperatura de trabajo | -20°C~+75°C |
| Caparazón | aleación de aluminio |
| Accesorios | |
| Nombre del producto | Antena de fibra de vidrio |
| Modelo | TQJ-1400AT-7 |
| Frecuencia | 1425~1450MHz |
| Ganar | 7dBi |
| Relación de onda estacionaria | ≤ 1,3 |
| Impedancia nominal - Ω | 50 |
| Longitud | 62cm |
| Diámetro | 1,85 cm |
| Dirección de radiación | 360° omnidireccional |
| Interfaz | Cabeza hembra NK/cabeza macho N |
| Nombre del producto | Base de ventosa de antena de extremo a tierra |
| Rango de frecuencia - MHz | 0-6,0 GHz |
| Junta fija con ventosa | N-cabeza hembra N-K asiento hembra |
| Diámetro del chasis | 11cm |
| Longitud del cable | 46cm |
| Nombre del producto | Antena de varilla adhesiva Sky End |
| Longitud | 23,5 cm |
| Frecuencia | 1425~1450MHz |
| Ganar | 2dBi |
| Relación de onda estacionaria | ≤ 1,3 |
| Impedancia nominal - Ω | 50 |
| *Otros accesorios opcionales* | |
| Nombre del producto | Cable adaptador RG58 |
| Longitud de línea | 20cm |
| Banda de frecuencia aplicable | 6000MHz |
| Cable | Cable RG58 con un diámetro exterior de 5 mm. |
| Modelo de interfaz | Aguja interior de cabeza macho SMA/cabeza macho N |
| Atenuación | 0,15 dB/m |
| Resistencia | 50 Ω |
| Nombre del producto | Kit de fijación de antena de fibra de vidrio. |
| Placa fija: | Largo: 8cmAncho: 6cmDiámetro del agujero: 0.9cmDistancia entre centros de agujeros: 60.5cm |
| Componente en forma de U: | Longitud total: 8,3 cm Longitud del tornillo: 4,8 cm Ancho: 6 cm Tuerca: M8 Metralla: M8 Junta: M8 |
| Nombre del producto | Antena omnidireccional de fibra de vidrio de 1,25 metros |
| Modelo | TQJ-1400AT-11 |
| Frecuencia | 1425~1450MHz |
| Ganar | 11dBi |
| Relación de onda estacionaria | ≤ 1,3 |
| Impedancia nominal - Ω | 50 |
| Longitud | 1250 mm |
| Diámetro | 20mm |
| Dirección de radiación | 360° omnidireccional |
| Interfaz | Cabeza femenina NK |
| Nombre del producto | Antena omnidireccional de fibra de vidrio de 1,5 metros |
| Modelo | TQJ-1400AT-12 |
| Frecuencia | 1425~1450MHz |
| Ganar | 12dBi |
| Relación de onda estacionaria | ≤ 1,3 |
| Impedancia nominal - Ω | 50 |
| Longitud | 1500 mm |
| Diámetro | 20mm |
| Dirección de radiación | 360° omnidireccional |
| Interfaz | Cabeza femenina NK |
| Nombre del producto | Antena omnidireccional de fibra de vidrio de 1,8 metros |
| Modelo | TQJ-1400G-14 |
| Frecuencia | 1425~1450MHz |
| Ganar | 14dBi |
| Relación de onda estacionaria | ≤ 1,3 |
| Impedancia nominal - Ω | 50 |
| Longitud | 1800 mm |
| Diámetro | 44 mm @ máx. |
| Dirección de radiación | 360° omnidireccional |
| Interfaz | Cabeza macho SMA-N |

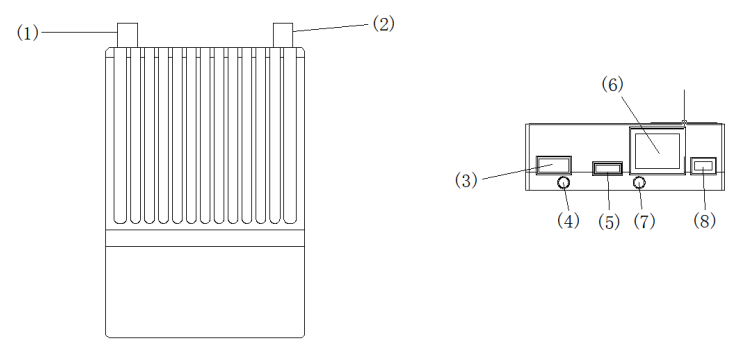

Definición de interfaz
| Número de serie | Función |
| 1 | Interfaz de antena receptora SMA |
| 2 | Interfaz de antena del transceptor SMA |
| 3 | Entrada de alimentación de transmisión de datos de imagen (cabezal hembra 12V-24V XT30-2P) |
| 4 | Luz indicadora de encendido |
| 5 | Puerto de actualización de firmware micro USB |
| 6 | Puerto Ethernet RJ45 |
| 7 | Luz de datos del puerto de red |
| 8 | Interfaz de puerto serie (TTL 3,3 V) |
Diagrama de conexión

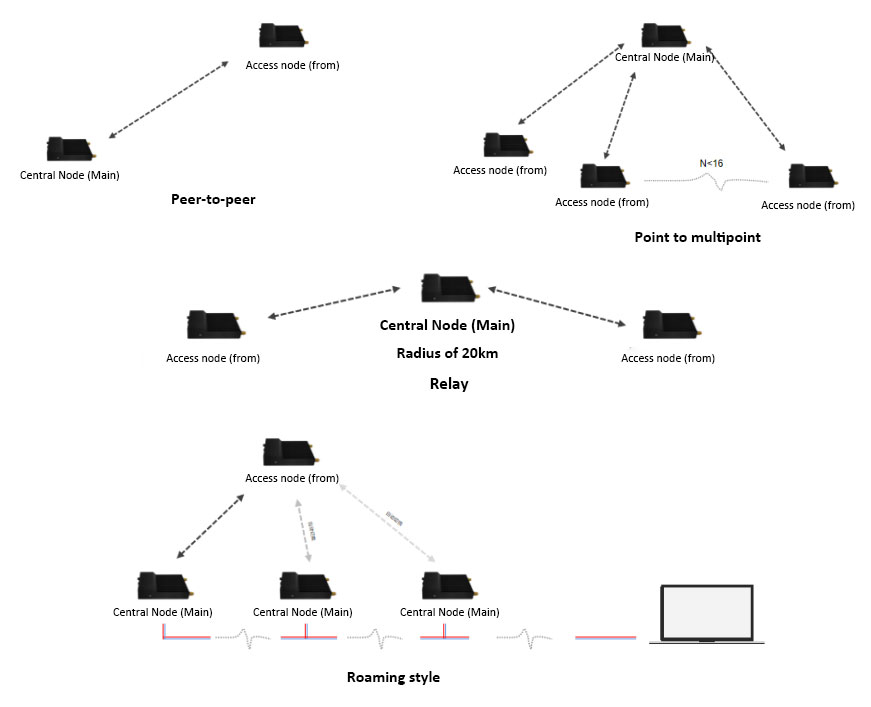

Modo de trabajo
