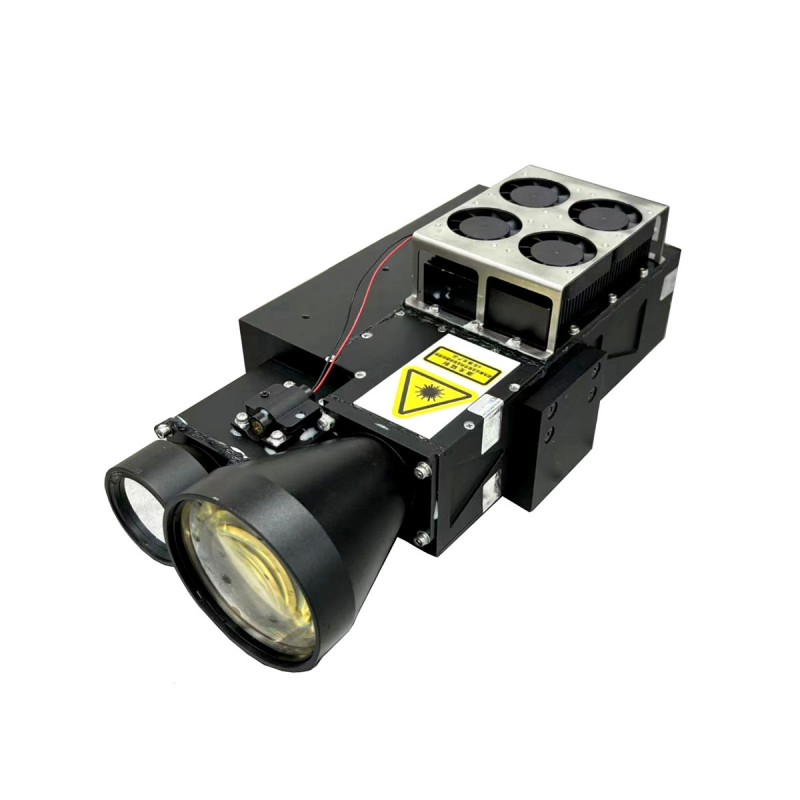

Diseñador de destino láser de 200 mj (LTD) WIHT LRF

STA-Z200M es un designador de objetivo láser militar de 200 mj que desempeña un papel crucial en los sistemas de puntería de precisión, capaz de proporcionar una orientación precisa para la munición inteligente. A través de un sistema óptico avanzado, marca el objetivo con un haz láser, asegurando que las armas guiadas por precisión puedan destruir el objetivo con una precisión y eficiencia extremadamente alta.

Enviar Consulta

Descripción del Producto

Este modelo de designador de destino láser adopta el diseño integrado, el sistema consta de una fuente de luz y controlador láser, un módulo de medición de distancia, un sistema de observación y un módulo de control.

Función principal

Función de rango láser;
Función de irradiación láser;
Disparador de señal de aislamiento fotoeléctrico;
Viga de puntería desmontada;
función de activación externa;

Principales indicadores técnicos

Longitud de onda de trabajo	1064 nm ± 1 nm
Energía de irradiación láser	200mJ
Retraso de luz	304 µs ± 1 µs
Ángulo de dispersión del haz láser	≤0.2mrad
Frecuencia de irradiación	8 ~ 21Hz
Frecuencia de alcance	10Hz
Ancho de pulso láser	10ns ~ 15ns
Estabilidad de potencia	≤ ± 8%
Rango de rango	0.3m ~ 30 km (tamaño objetivo de 10 m 10 m 8 m, visibilidad 30 km)
Error de rango	menos de o igual a 5 metros
Selección de objetivos	Primero/segundo/final
Tasa de medición precisa	98%
Tiempo de inicio	＜ 1min （a temperatura normal）
Tiempo de trabajo	Modo de alcance	Trabajando continuamente durante 5 minutos, descanso durante 4 minutos, 5 ciclos continuos （a temperatura baja/normal） Trabajando continuamente durante 5 minutos, descanso para 4 minutos, 2 ciclos continuos （a alta temperatura y salida de 85 mJ） Trabajando continuamente durante 2 minutos, descanso para 4 minutos, 2 ciclos continuos （a alta temperatura y salida de 160 mj））））））））））
	Modo de irradiación	irradiation time 90s, rest 60s, continuous 5 cycles （at low/normal temperature and 85mj output）irradiation time 60s, rest 60s, continuous 5 cycles （at low/normal temperature and 160mj output）irradiation time 90s, rest 60s, continuous1 cycles （at high temperature and 85mj output）irradiation time 60s, rest 60s, continuous 1 cycles （at high temperature and Salida de 160 mJ）
Peso completo	≤ 3.3 kg

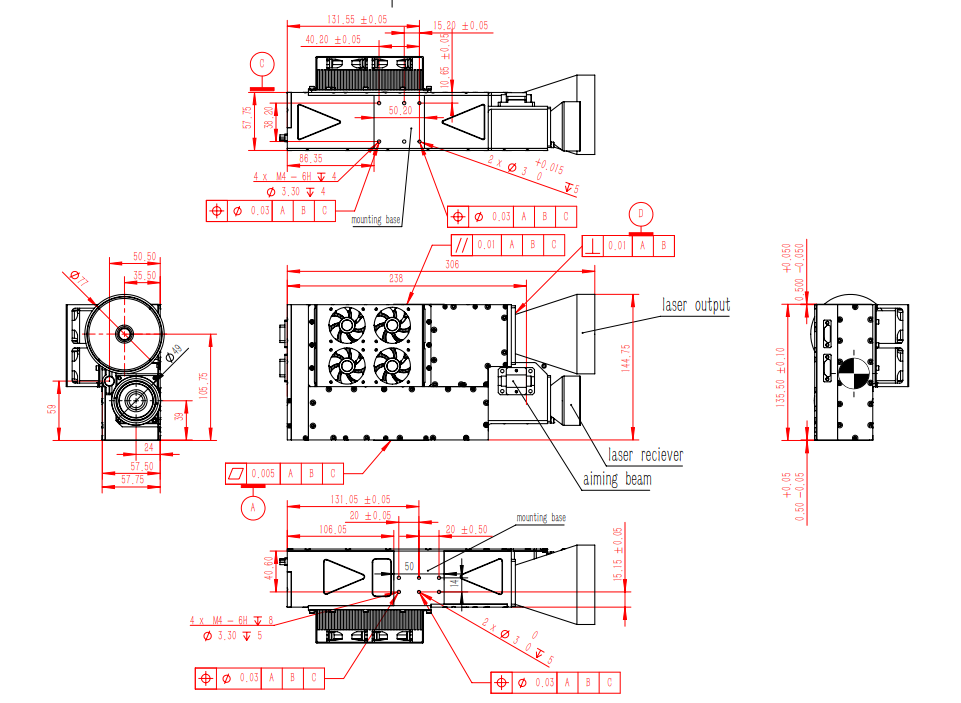

Volumen de conjunto completo

Interfaz eléctrica

Conector de comunicación (modelo de socket J30J-15ZKP, modelo de enchufe de tope J30J-15TJ)

Alfiler	Definición	Contenido	Tipo de señal	Observaciones
1	TX+	RS422 Enviar positivo (local)	Producción	Computadora de host de objetos
2	TX -	Rs422 enviar negativo (local)	Producción	Computadora de host de objetos
3	RX+	RS422 recibe positivo (local)	Aporte	OBJETO COMPUTADORA UPPERA
4	RX -	RS422 recibe negativo (local)	Aporte	OBJETO COMPUTADORA UPPERA
5	Gnd	Tierra rs422	Tierra de señalización	OBJETO COMPUTADORA UPPERA
6				Especial de depuración del fabricante
7				Especial de depuración del fabricante
8				Especial de depuración del fabricante
9				Especial de depuración del fabricante
10				Especial de depuración del fabricante
11				Especial de depuración del fabricante
12				Especial de depuración del fabricante
13				Especial de depuración del fabricante
14		Sistema de tiempo externo +	Aporte	Diferencial rs422
15		Sistema de tiempo externo -	Aporte	Diferencial rs422

Conector de alimentación (tipo de enchufe J30J02P020P000S0P120, tipo de enchufe J30J02P020S000S0L000) Definición de pines

Número de alfiler	Definición	Observaciones
A, B	24 V	El color del alambre es rojo
CD	Gnd	El color del alambre es negro

Indicadores clave de rendimiento

Suministro de energía y consumo de energía	Rango de suministro de energía	20V ~ 33V, DC
	Consumo de energía	La potencia máxima no es más de 260 W, la potencia de espera no es más de 60 W (temperatura normal)
Fiabilidad	MTBF no es inferior a 4000 h (el tiempo total de disparo es mayor de 3 millones)
Seguridad	Configure un dispositivo de advertencia para que funcione el láser
	La salida del transmisor láser se proporciona con señales de advertencia obvias
	El equipo está bien conectado a tierra
Mantenimiento	Todos los componentes y equipos funcionales principales tienen indicadores de fallas e indicadores para el funcionamiento normal
	El tiempo promedio de reparación MTTR no es más de 20 minutos
Requisitos de compatibilidad electromagnética	En el proceso de arranque del sistema, el equipo puede ser compatible con otros equipos en el sistema y operar normalmente

Requisitos de adaptabilidad ambiental

Temperatura	Temperatura de funcionamiento		-40 ℃ ~ +60 ℃
	Temperatura de almacenamiento		-40 ℃ ~ +70 ℃
Calor húmedo	Humedad relativa		95% ± 3%
	Temperatura		+25 ° C ± 2 ° C
	Tiempo de almacenamiento		72h
Vibración	Forma de espectro de vibración (GRMS = 6.06)		20Hz a 80Hz			+3dB/oct
			80Hz a 350Hz			G2/0.04 Hz
			350Hz a 2000Hz			-3db/oct
	Dirección de vibración y tiempo		vibrar en dos direcciones durante al menos 10 minutos
	Punto de control		debe seleccionarse en el accesorio o la superficie de la mesa de agitación cerca de la máxima rigidez del producto, el equipo grande puede usar control promedio de múltiples puntos
	Punto de monitoreo		El punto de monitoreo debe seleccionarse en la parte clave del producto en prueba, de modo que la respuesta de aceleración cuadrada media de la raíz no exceda el diseño máximo permitido (GRMS = 6.06)
	Requisitos de instalación		La muestra está firmemente unida a la mesa de agitación, y para productos equipados con amortiguadores, los amortiguadores deben retirarse antes de probar
	Comprobación de rendimiento		Durante las pruebas de vibración con el equipo encendido, todos los indicadores de rendimiento deben cumplir con los requisitos técnicos especificados en el documento de diseño. En caso de falla, se permiten reparaciones. Después de la reparación, el valor espectral debe reducirse a 0.01G²/Hz, GRMS = 3.03, y la muestra debe someterse a vibración en la dirección más susceptible a la vibración durante 10 minutos durante la prueba de aceptación.
Ciclo de temperatura	Rango de temperatura		Prueba de poder		-35 ± 3 ℃ ~ +52 ± 2 ℃
	Tasa de cambio de temperatura		Aumento de la temperatura		10 ℃/min
			Enfriamiento		10 ℃/min
	Tiempos de ciclo		Se deben completar diez ciclos, asegurando que los últimos 2 ciclos no tengan fallas. Si se produce una falla durante los últimos 2 ciclos, después de las reparaciones, se requieren 2 ciclos adicionales sin fallas.
	Tiempo de ciclo		Un tiempo de ciclo es 4h, un ciclo incluye el aumento de la temperatura → Pemperatura de la temperatura → Enfriamiento → Temperatura Paso → Aumento de la temperatura
	Tiempo de residencia de temperatura alta y baja		El tiempo de residencia depende de la capacidad de calor del espécimen. Según el principio de permeabilidad térmica o fría del producto, la temperatura interna de la muestra se mantiene durante 5 minutos después de alcanzar la estabilidad
	Los requisitos del producto bajo prueba		La prueba de ciclo de temperatura general con toda la máquina, debe estar lo más lejos posible para abrir la cubierta
	Verificar y reparar		En el equipo de prueba de energía, después de cada prueba de ciclo de temperatura, es necesario confirmar que el equipo está libre de fallas antes de continuar con el siguiente ciclo de temperatura
Requisitos de empapado	El empape se lleva a cabo con todo el equipo
requisitos de transporte	El equipo debe ser transportado como un vehículo completo
	Si el producto no ha experimentado una prueba de transporte por carretera, puede realizar una prueba de simulación de transporte interior utilizando una tabla de transporte de simulación. Esta prueba implica realizar una prueba de vibración cíclica sinusoidal para evaluar el rendimiento del producto
	Los requisitos de la prueba de la tabla de transporte simulado son los siguientes
	Condición de prueba	Frecuencia		5Hz ~ 200Hz
		Amplitud		5Hz ~ 7Hz
		Amplitud 12 mm ~ 8 mm
		7Hz ~ 200Hz aceleración igual a 1.5g
		Condición de prueba de vibración La desviación permitida es la misma que la prueba de vibración aleatoria de banda ancha
	Dirección	dirección del eje vertical y lado; orientación: vertical y lateral al eje
	Tiempo de ciclo	log-scan 5Hz ~ 200Hz ~ 5Hz, 12 minutos por ciclo; cuando la frecuencia resonante de la muestra se mide por debajo de 5Hz, la frecuencia de prueba se puede extender a 2Hz, 2Hz ~ 200Hz ~ 2Hz de escaneo, el tiempo de escaneo debe ser de 15 minutos. El tiempo de vibración en cada dirección es de 90 minutos es
	Después de la prueba de transporte, verifique cualquier signo de daños o aflojamiento estructural, y realice una inspección de índices técnicos para garantizar que cumplan con los requisitos de diseño
