Módulo de telémetro láser OPO de 15 km y 1570 nm
El módulo telémetro láser de largo alcance STA-Z1520X, desarrollado por el equipo de Jioptics, emplea un conjunto de láser OPO de 1570 nm seguro para los ojos. Presenta una excelente penetración atmosférica, baja sensibilidad a la interferencia de la luz solar, el polvo y otras fuentes de luz ambiental, y es capaz de realizar mediciones a distancias ultralargas en condiciones climáticas complejas, con una alta cobertura que dificulta su detección. Rendimiento de alcance: 15000 m (objetivo OTAN de 2,3x2,3 m), 20000 m (alcance máximo) Precisión de alcance ± 2 m Precisión de medición ≥ 98% Peso ≤ 1,2 kg
Enviar Consulta
Descripción del Producto
Campo de aplicación
Cápsula aérea/dron
Cardán montado en el coche
Protección costera
Medición de distancia anti drones
Integración de seguridad pan-tilt y otros sistemas
Índice de rendimiento del producto para módulo LRF seguro para la vista Z1520X
| Artículo | Parámetro técnico | Instrucción |
| Modelo | STA-Z1520X | |
| Longitud de onda de trabajo | 1570 nm | |
| Ancho de pulso | 15 ns ± 5 ns | |
| Seguridad ocular | Clase 1 (IEC 60825-1) | |
| Apertura de recepción | Φ60mm | |
| Apertura de emisión | Φ30mm | |
| Capacidad de alcance | 200m-15km | |
| rango de alcance | ≥25000m | Rango máximo |
| ≥20000m | Objetivo grande, reflectividad: 0,6, visibilidad del observador 25 km. | |
| ≥15000m | Objetivo de la OTAN | |
| ≥9000m | Objetivo humano | |
| ≥5000m | Objetivo del UAV DJI Phantom 4 | |
| Mini gama | 200m | |
| Detección de múltiples objetivos | Hasta 3 objetivos | |
| Precisión de alcance | ±2m | RMS |
| Frecuencia de rango | 1~10Hz ajustable | |
| Tasa de precisión | ≥98% | |
| Tasa de falsas alarmas | 1% | |
| ángulo de divergencia | ≤0,7 mrad | |
| Interfaz de comunicación | RS422 | Velocidad de transmisión 115200 bps |
| Voltaje | CC 18-30 V | |
| Consumo de energía | En espera≤20W | Consumo de energía |
| Pico≤150W | ||
| Promedio≤70W | ||
| tiempo de precalentamiento | ≤ 1 minuto | A temperatura ambiente |
| Temperatura de trabajo | -40℃～+65℃ | |
| Temperatura de almacenamiento | -55℃～+70℃ | |
| Método de enfriamiento | Refrigeración por aire | |
| Tamaño | ≤181mm×67mm×115mm | |
| Peso | ≤1,2 kilos | |
| Función principal | Alcance del primer y último objetivo; Alcance de múltiples objetivos; Selectividad de distancia; | |
| Más funciones | a) Equipado con función de autocomprobación; b) Medición de distancia objetivo; c) Admite actualizaciones de software y actualizaciones de parámetros a través de interfaces de comunicación. | |
Notas:
1) Tamaño del objetivo OTAN 2,3 mx 2,3 m, tamaño del objetivo humanoide 0,5 mx 1,7 m, tamaño del objetivo de avión no tripulado 0,3 mx 0,3 m, reflectividad 30%; Visibilidad ≥ 25 km, reflectividad objetivo típica del 80%.

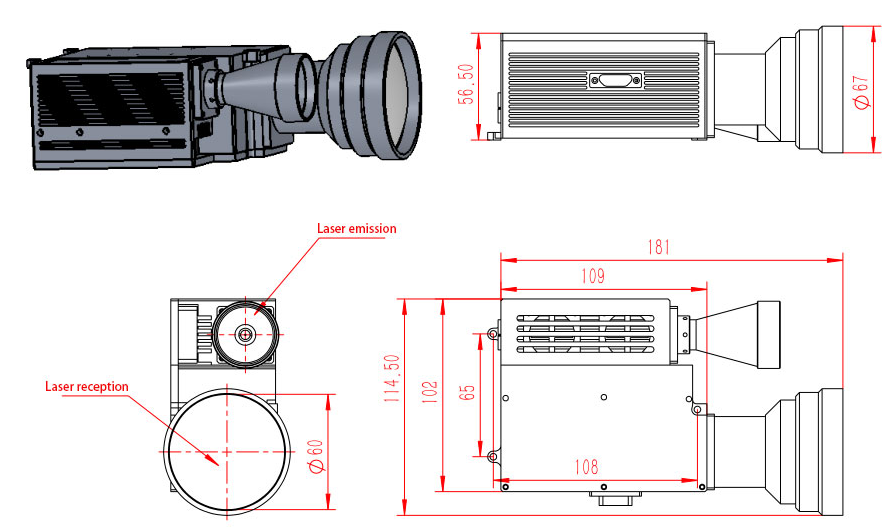

Estructura mecánica
Nota: El tamaño del producto se puede personalizar según los requisitos.
Definición de interfaz
Definición de la interfaz del conector Y50X-12119TKZ:
| ALFILER | Definición |
| 1 、 2 | Tamaño |
| 9、10 | Tierra |
| 4 | RS422_RX+ |
| 5 | RS422_RX- |
| 12 | RS422_TX+ |
| 13 | RS422_TX- |
| 6 | RS422_GND |
| 7 | Entrada síncrona externa+ |
| 15 | Entrada síncrona externa- |
| 8 | Caso de tierra |
| 3、11 | Terminal del interruptor de encendido |
| 14、16、17、18、19 | / |
