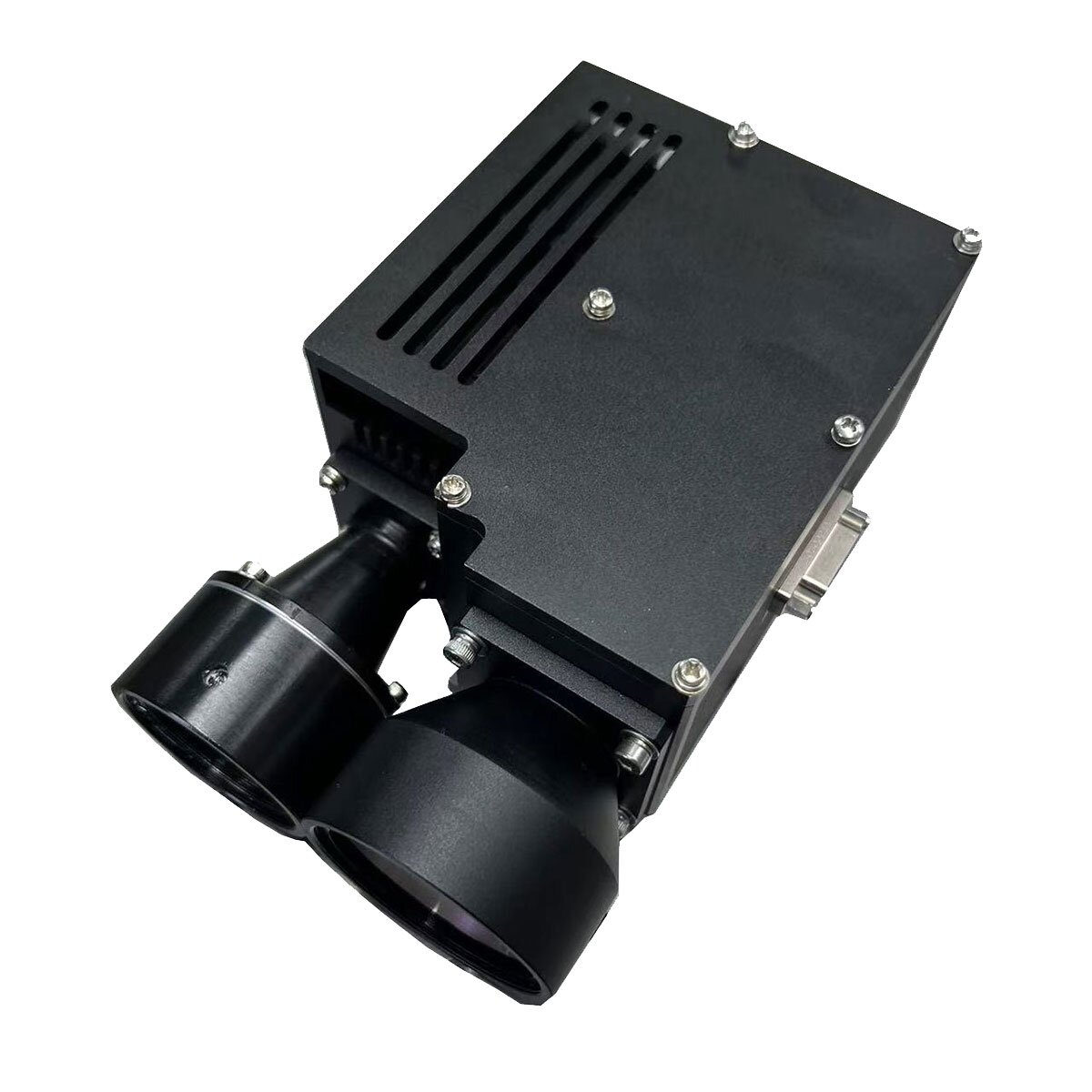

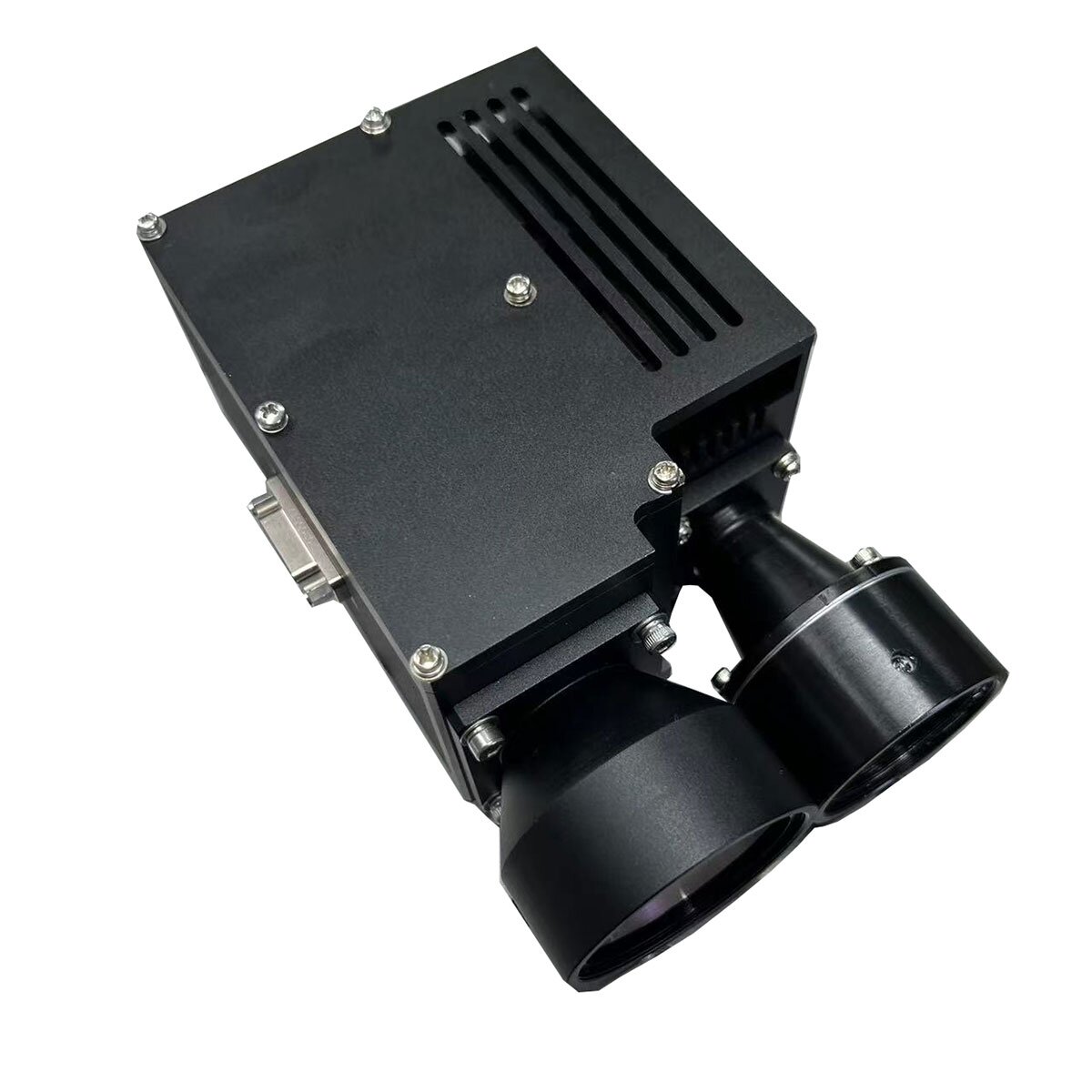

Módulo de alcance láser anti-drones de 1570 nm y 5 km

El módulo de alcance láser STA-CR5000X, desarrollado por el equipo de Jioptics, emplea un conjunto de láser OPO de 1570 nm seguro para los ojos. Presenta una excelente penetración atmosférica, baja sensibilidad a la interferencia de la luz solar, el polvo y otras fuentes de luz ambiental, y es capaz de realizar mediciones a distancias ultralargas en condiciones climáticas complejas, con una alta cobertura que dificulta su detección. Rendimiento de alcance: 5000 m (objetivos UAV de 0,3x0,3 m), 10000 m (objetivo OTAN de 2,3x2,3 m) Precisión de alcance ± 2 m Precisión de medición ≥ 98% Peso ≤ 1,2 kg

Enviar Consulta

Descripción del Producto

Campo de aplicación

Cápsula aérea/dron

Cardán montado en el coche

Protección costera

Medición de distancia anti drones

Integración de seguridad pan-tilt y otros sistemas

Índice de rendimiento del producto para módulo LRF seguro para la vista CR5000X

Artículo	Parámetro técnico	Instrucción
Modelo	STA-CR5000X
Longitud de onda de trabajo	1570 nm
Ancho de pulso	15 ns ± 5 ns
Seguridad ocular	Clase 1 (IEC 60825-1)
Apertura de recepción	Φ60mm
Apertura de emisión	Φ30mm
Longitud de onda de trabajo	200m-15km
rango de alcance	≥20000m	Rango máximo
	≥12000m	Objetivo grande, reflectividad: 0,6, visibilidad del observador 25 km.
	≥10000m	Objetivo de la OTAN
	≥7000m	Objetivo humano
	≥5000m	Objetivo del UAV DJI Phantom 4
Mini gama	200m
Detección de múltiples objetivos	Hasta 3 objetivos
Precisión de alcance	±2m	RMS
Frecuencia de rango	1~10Hz ajustable
Tasa de precisión	≥98%
Tasa de falsas alarmas	1%
ángulo de divergencia	>0,8 mrad
Interfaz de comunicación	RS422	Velocidad de transmisión 115200 bps
Voltaje	CC 18-30 V
Consumo de energía en espera a temperatura normal	≤20W	Prueba de temperatura normal
Potencia máxima	≤120W	Prueba de temperatura normal
tiempo de precalentamiento	≤ 1 minuto	A temperatura ambiente
Temperatura de trabajo	-40℃～+60℃
Temperatura de almacenamiento	-55℃～+70℃
Tasa de precisión	Refrigeración por aire
Tamaño	≤181mm×67mm×115mm
Peso	≤1,2 kilos
Función principal	Alcance del primer y último objetivo; Alcance de múltiples objetivos; Selectividad de distancia;
Más funciones	a) Equipado con función de autocomprobación; b) Medición de distancia objetivo; c) Admite actualizaciones de software y actualizaciones de parámetros a través de interfaces de comunicación.

Notas:

1) Tamaño del objetivo OTAN 2,3 m × 2,3 m; Tamaño del objetivo humano 0,5 m × 1,7 m; Tamaño del objetivo del UAV 0,3 × 0,3 m; Reflectividad 30%, visibilidad del observador ≥ 25 km.

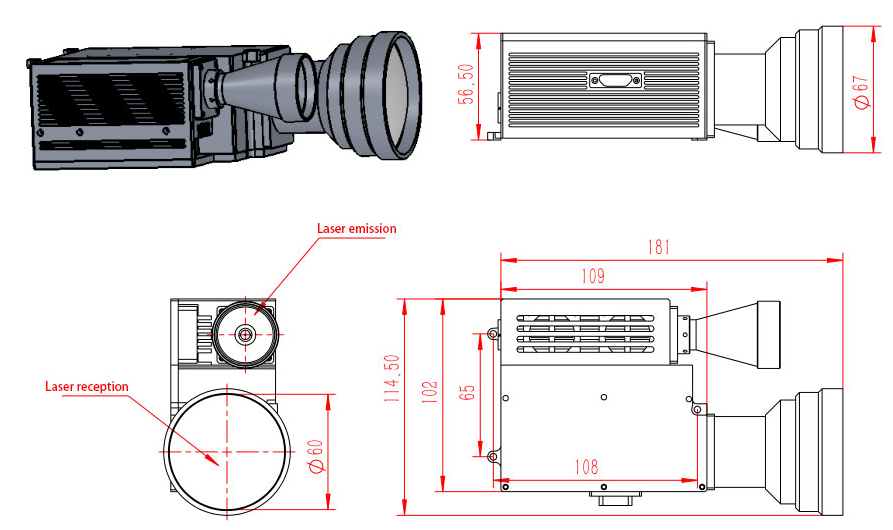

Estructura mecánica

Nota: El tamaño del producto se puede personalizar según los requisitos.

Definición de interfaz

Definición de la interfaz del conector Y50X-12119TKZ:

ALFILER	Definición
1 、 2	Tamaño
9、10	Tierra
4	RS422_RX+
5	RS422_RX-
12	RS422_TX+
13	RS422_TX-
6	RS422_GND
7	Entrada síncrona externa+
15	Entrada síncrona externa-
8	Caso de tierra
3、11	Terminal del interruptor de encendido
14、16、17、18、19	/
