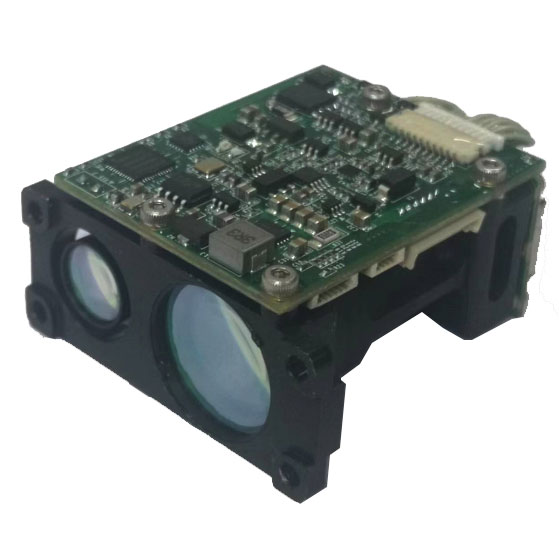

1535 nm de 10 km módulo láser

El módulo de retorno láser Jioptics 1535NM STA0410 1535NM de 10 km de 10 km está especialmente diseñado para la integración OEM y puede proporcionar una medición precisa para los sistemas de control de incendios, aeronaves/UAV, tanque/UGA, barcos, sistemas de vigilancia fronteriza y otras aplicaciones.
Rango máximo ≥ 10000m
Rango de 2.3 × 2.3M Tamaño objetivo ≥4000m
Precisión de medición de distancia ± 1m
Medición de precisión ≥ 98%
Peso ≤ 69.5g

Modelo:STA0410

Enviar Consulta

Descripción del Producto

1535nm 10km laser rangefinder module is a kind of precision distance sensing instrument, by laser receiving optical system laser emission optical system laser transmitter laser receiver power and controller and shell (as shown in figure 1), installed on the ground or vehicle platform, and coaxial with the vehicle view system, driven by the platform system, search and tracking target platform system search to the target, on the target Bloquear y emitir la señal de indicador que se ha buscado en el objetivo, y luego inicie los datos de distancia a través de la interfaz de salida, a la computadora superior

Las características principales del telémetro láser son: distancia de detección, volumen largo, pequeño peso y tiempo de respuesta de luz y la detección rápida y la alta precisión pueden detectar múltiples objetivos, y los datos de distancia de destino de salida pueden fusionarse en la red de comunicación del campo de batalla.

Rendimiento principal y parámetros técnicos

Longitud de onda láser	1.535 μm
Corriente de espera	0.11A, corriente promedio de corriente 0.25A @5V;
Voltaje de funcionamiento	3.3V ~ 5.4V
Tasa de falsa alarma	≤1%
Tasa de casi prueba	98%
Rango de prueba mínimo	20m
Rango	4 km (2.3x2.3 m CAR), gran objetivo de 10 km;
Exactitud	± 1M
Frecuencia de trabajo	1 Hz, 5 Hz, emergencia 10Hz;
Ángulo de divergencia	≤0.5mrad
Selección del primero y los últimos objetivos
Interfaz de salida	Rs422
Almacenamiento	Vida de almacenamiento de 12 años
Idoneidad ambiental
2 Temperatura de trabajo	-40 ° C ~+ 55 ° C
Temperatura de almacenamiento	-50 ° C ~ + 70 ° C

Modo de interfaz

alfiler	símbolo	función	pigmento	explicar
1	T+	Señal de comunicación	rojo	Conectarse a PC RX +
2	T-	Señal de comunicación	negro	PC RX-
3	R-	Señal de comunicación	amarillo	Conectarse a la máquina PC TX-
4	R+	Señal de comunicación	verde	Conectarse a la PC TX +
5	Gnd	Comunicación	azul
6	Gnd	Poder de	blanco
7	+5V/3A	suministro general	naranja
8	Gnd	Poder de	marrón

Tamaño del módulo del telémetro

Escenario de la aplicación

Los módulos de rango de láser de Jioptics se utilizan ampliamente en escenas militares o civiles (vehículos aéreos no tripulados, vainas fotoeléctricas, equipos de imágenes térmicas, etc.). En el entorno más desafiante, el alto rendimiento y la alta confiabilidad juegan un papel importante. Una solución sólida que permite que su producto exceda sus límites.
