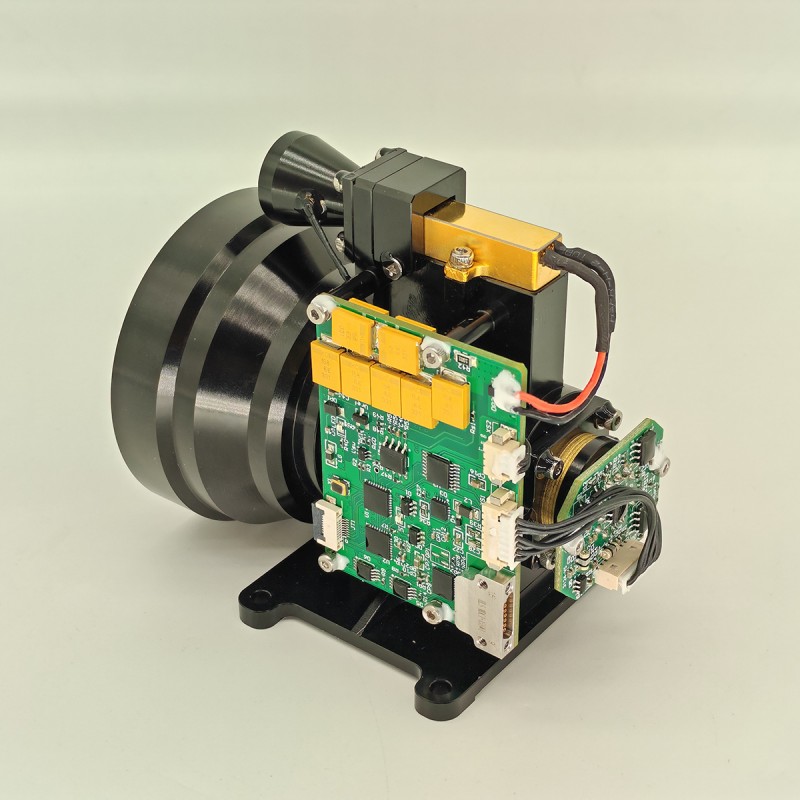

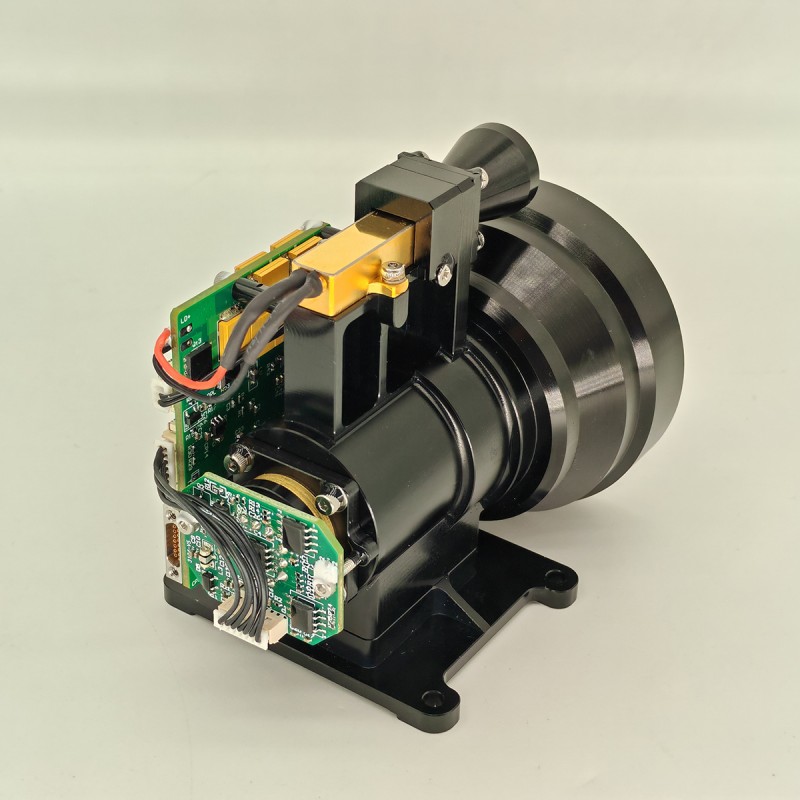

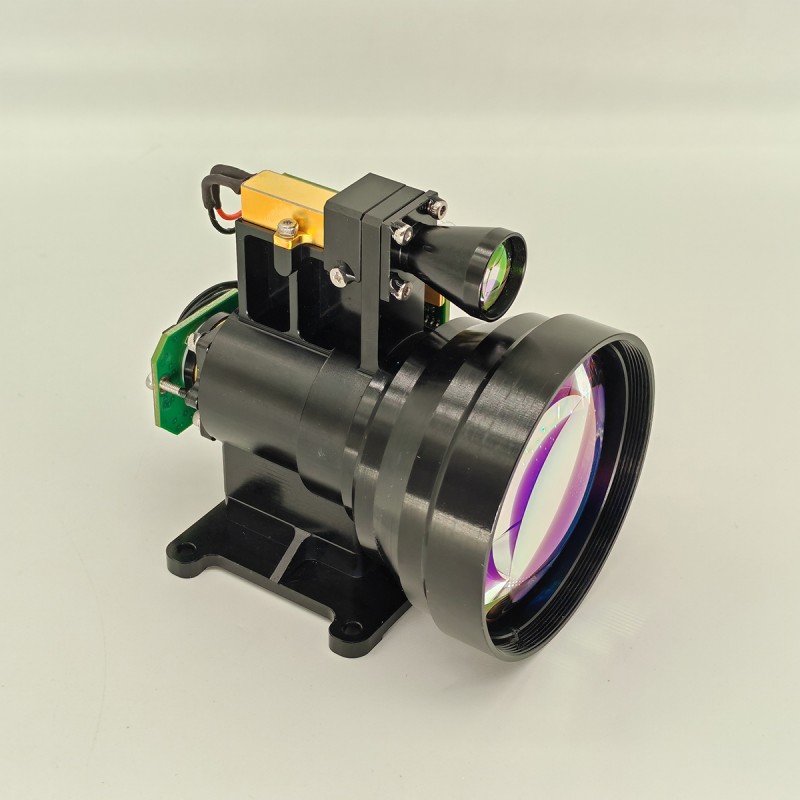

Módulo de telémetro láser seguro para el ojo de 12 km
STA-B1220X es un módulo de medición de distancia láser segura por el ojo humano, que puede detectar la distancia objetivo y transmitir la distancia medida a la computadora superior a través de la comunicación serie. Visibilidad ≥ 25 km, reflectividad objetivo ≥ 0.3, humedad ≤ 80%, el vehículo (2,3 m × 2.3m objetivo de la OTAN) distancia de rango ≥ 12 km; Máximo de rango ≥ 20 km.
Enviar Consulta
Descripción del Producto
Funciones principales
(1) rango único y rango continuo;
(2) responder a los comandos de rango láser, y puede dejar de variar en cualquier momento según el comando Stop;
(3) datos de distancia de salida e información de estado una vez por pulso durante la medición de la distancia;
(4) puede informar el número acumulativo de pulsos láser transmitidos (sin pérdida de potencia);
(5) selección de distancia, indicación del objetivo delantero y trasero;
(6) Función de autoevaluación.
(2) responder a los comandos de rango láser, y puede dejar de variar en cualquier momento según el comando Stop;
(3) datos de distancia de salida e información de estado una vez por pulso durante la medición de la distancia;
(4) puede informar el número acumulativo de pulsos láser transmitidos (sin pérdida de potencia);
(5) selección de distancia, indicación del objetivo delantero y trasero;
(6) Función de autoevaluación.
Introducción al producto
El módulo de telémetro láser B1220X es un telémetro láser de pulso militar diseñado para escenarios de aplicación como aviones, vehículos aéreos no tripulados, tanques y alcance. Tiene un tamaño pequeño, peso ligero, bajo consumo de energía, rendimiento estable, una larga distancia de medición y una larga vida útil, seguridad para los ojos humanos y otras ventajas, es un equipo técnico importante para mejorar la precisión de la puntería del producto.
Índice de rendimiento del producto
| Artículo | Parámetro técnico | Instrucción |
| Modelo | STA-B1220X | |
| Longitud de onda de trabajo | 1535 ± 5 nm | |
| Seguridad ocular | Clase 1 (IEC 60825-1) | |
| Recibir apertura | Φ57 mm | |
| Apertura de emisiones | Φ19 mm | |
| Capacidad de alcance | 50m-20 km | |
| Rango de rango | ≥20000m | Gama máxima |
| ≥15000m | Gran objetivo, reflectividad: 0.6, visibilidad del observador 25 km | |
| ≥12000m | Objetivo de la OTAN | |
| ≥8000m | Objetivo humano | |
| ≥3200m | Objetivo de UAV | |
| Mini rango | 50m |
|
| Detección de objetivos múltiples | Hasta 3 objetivo |
|
| Rango de precisión | ± 3M | 3D |
| Frecuencia de alcance | 1 ~ 10Hz ajustable |
|
| Tasa de precisión | ≥98% |
|
| Tasa de falsa alarma | 1% |
|
| Ángulo de divergencia | ≤0.3mrad |
|
| Interfaz de comunicación | Rs422 / rs232 / ttl |
|
| Voltaje | DC18 ~ 32V |
|
| Poder de trabajo | ≤3w | Prueba de temperatura normal |
| Potencia máxima | ≤6w | Prueba de temperatura normal |
| Choque mecánico | 75g, 1 ms |
|
| Temperatura de trabajo | -40 ℃～+60 ℃ |
|
| Temperatura de almacenamiento | -55 ℃～+70 ℃ |
|
| Fiabilidad | MTBF ≥ 1500h |
|
| Tamaño | ≤90 mm × 63 mm × 82 mm |
|
| Peso | ≤350g |
|
| Función principal | El primer y último objetivo de alcance, rango de múltiples objetivos, selectividad de distancia | |
| Más función | 1. Función de activación de punto ciego de distancia de distancia; 2. Función de comprobación de autoevaluación (alto voltaje, temperatura, etc.); 3. Resolución de distancia: 30m; | |
Notas:
1) tamaño objetivo de la OTAN 2.3 m × 2.3 m; Tamaño del objetivo humano 0.5 m × 1.7 m; Tamaño objetivo de UAV 0.2 m × 0.3
metro; Reflectividad 30%, visibilidad del observador ≥ 20 km

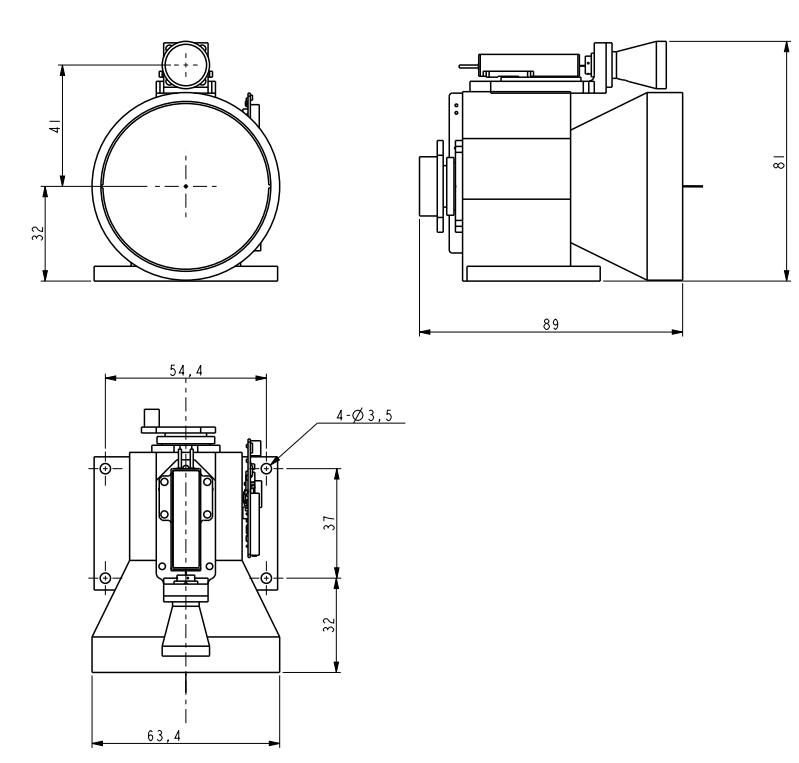

Interfaz de instalación de estructura
Interfaz externa
| Modelo de conector | MDC1-15SW1 | ||
| Alfiler | Definir | Función | Observaciones |
| 1 | Vina | Entrada de energía positiva | 9-36V |
| 2 | Gnd | Tierra de entrada de energía |
|
| 3 | Rs422_t/r+ |
|
|
| 4 | Rs422_t/r- |
|
|
| 5 | Rs422_rxd- |
|
|
| 6 | Rs422_rxd+ |
|
|
| 7 | Rs232-tx |
|
|
| 8 | Rs232-rx |
|
|
| 9 | Ttl-tx |
|
3.3V |
| 10 | Ttl-rx |
|
3.3V |
| 11 | Gnd | Campo de comunicación |
|
| 12 | CAROLINA DEL NORTE |
|
|
| 13 | CAROLINA DEL NORTE |
|
|
| 14 | CAROLINA DEL NORTE |
|
|
| 15 | CAROLINA DEL NORTE |
|
|
Módulos de rango OEM/ODM y soluciones personalizadas
El B1220X está diseñado para integradores de sistemas que buscan una solución de rango láser conveniente, potente y compacta. Proporciona un rendimiento confiable en una amplia gama de aplicaciones.
Es muy pequeño, Ultra-Light, tiene un bajo consumo de energía y se puede medir a larga distancia. Es adecuado para dispositivos portátiles (imágenes térmicas), aplicaciones de montaje de armas, sistemas portátiles y suites de sensores livianos y vehículos aéreos no tripulados o UGV.
Es muy pequeño, Ultra-Light, tiene un bajo consumo de energía y se puede medir a larga distancia. Es adecuado para dispositivos portátiles (imágenes térmicas), aplicaciones de montaje de armas, sistemas portátiles y suites de sensores livianos y vehículos aéreos no tripulados o UGV.
