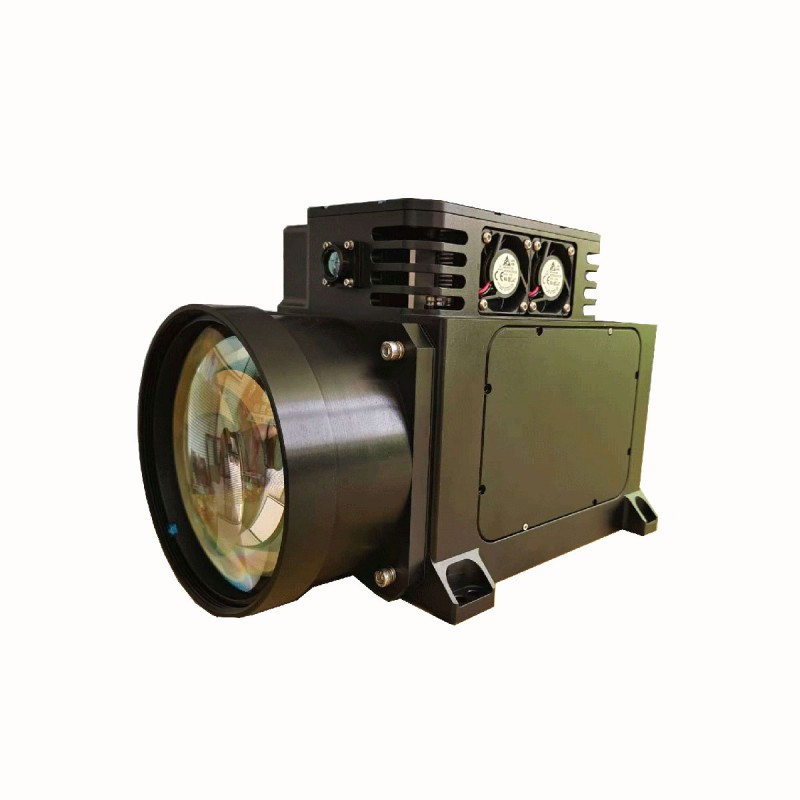

Módulo de telémetro láser de 10 km para anti -drones STSTEM
El STA-WR10000X es un módulo de rango láser dedicado para medir los objetivos UAV. Se desarrolla en base a un láser YAG de 1064 nm, con un gran ángulo de divergencia de hasta 0.8 MRAD y haz láser de alta calidad. Puede bloquearse fácilmente en un objetivo de UAV con un área de reflexión de 0.1 m² a una distancia de 10 km y medir un objetivo de UAV con un área de reflexión de 2㎡ objetivo de UAV de hasta 15 km de distancia.
Enviar Consulta
Descripción del Producto
a) Capaz de comprobar la función de respuesta de la información;
b) capaz de ubicación de falla y retroalimentación del modo de falla;
c) Capaz de comunicación en serie.
b) capaz de ubicación de falla y retroalimentación del modo de falla;
c) Capaz de comunicación en serie.
Parámetros del producto
| Modelo | Sta-wr10000x | Notas |
| Longitud de onda | 1064 nm |
|
| Ángulo de divergencia | 0.8 ± 0.1mard |
|
| Gama máxima | ≥10000m | Área reflectante 0.1 m² UAV |
| ≥15000m | Área reflectante 2 m² uav | |
| Mini a distancia | ≤150m |
|
| Exactitud | ± 2m （rms） |
|
| Frecuencia de alcance | 1. 5, 10, 20Hz ajustable |
|
| Interfaz | Rs422 | Personalizable |
| Voltaje de suministro | 24 V | Personalizable |
| No paralelismo entre el eje óptico y el plano de referencia de montaje | ≤2mrad |
|
| Consumo de energía de trabajo | ≤100W (@20Hz) |
|
| Temperatura de operación | -40 ℃～+60 ℃ |
|
| Temperatura de almacenamiento | -50 ℃～+70 ℃ |
|
| Tamaño | ≤288 × 165 × 191 mm |
|
| Peso | ≤6.5 kg |
|
Aclaración: visibilidad ≥ 20 km, humedad ≤ 80%, reflectividad objetivo de UAV 0.3.
Interfaz eléctrica
| Alfiler | Definir | Notas |
| 1 | VCC | +24V anodal |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | Gnd | Polo negativo de la fuente de alimentación |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | T+ | Rs422 |
| 10 | R- | |
| 11 | T- | |
| 12 | R+ | |
| 13 | Comunicación GND | |
| 14 | Syn+ | RS422 Sistema de tiempo externo diferencial, ancho> 10us. |
| 15 | Sin- |
